8.7.51 Zakłócenie zewnętrzne (4.4.4)

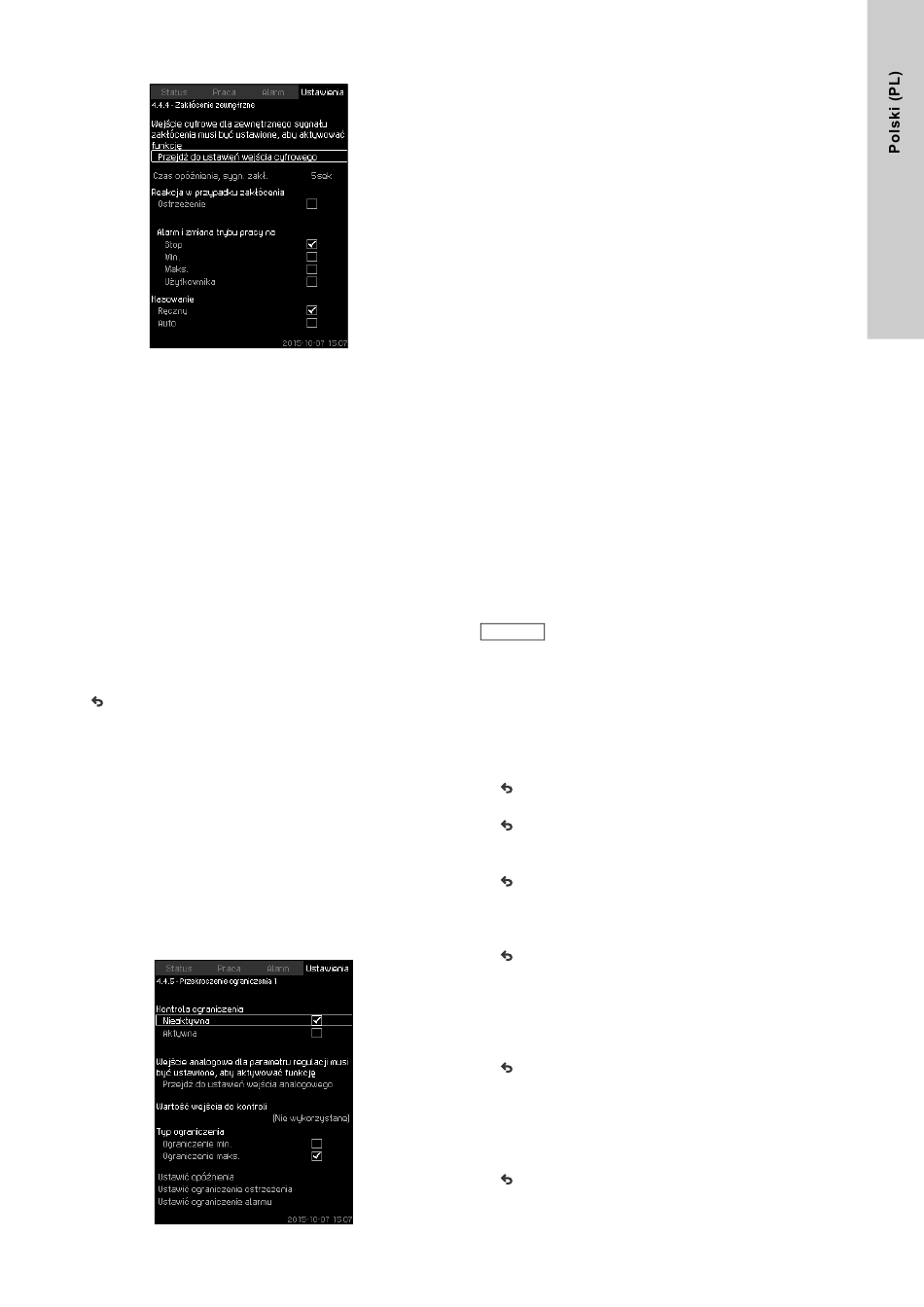

Rys. 101Zakłócenie zewnętrzne
Opis
Ta funkcja jest używana kiedy CU 352 jest w stanie odbierać
sygnały zakłócenia ze styków zewnętrznych. W przypadku
zakłócenia zewnętrznego, CU 352 sygnalizuje ostrzeżenie lub
alarm. W przypadku alarmu, system przejdzie na inny ręczny tryb
pracy np. "Stop".
Zakres nastaw
Wybór wejścia cyfrowego dla funkcji .
Ustawianie czasu opóźnienia od momentu zamknięcia styku
do reakcji CU 352.
Reakcja w przypadku zakłócenia zewnętrznego:
Ostrzeżenie lub alarm i zmiana trybu pracy.
Ponowne uruchomienie po alarmie: Ręczne lub automatyczne.
Ustawianie z panelu sterowania
Ustawienia > Funkcje kontrolne > Zakłócenie zewnętrzne >
Przejdź do ustawień wejścia cyfrowego.
Pojawi się obraz Wejścia cyfrowe (4.3.7).
6. Ustawić wejście "Zakłócenie zewnętrzne".
7.
.
8. Ustawić: Czas opóźnienia, sygn. zakł..
9. Jeśli wymagane jest tylko ostrzeżenie w przypadku
zakłócenia wewnętrzengo, wybierz "Ostrzeżenie".
Jeżeli system sygnalizuje alarm i zmienia tryb pracy
w przypadku zakłócenia zewnętrznego, należy wybrać tryb
pracy "Ręczny" lub "Auto".
(ustawienie fabryczne)
Funkcja jest wyłączona. Jeżeli funkcja jest włączona,
następujące wartości są ustawieniami fabrycznymi:
Opóźnienie czasowe: 5 sekund.
Tryb pracy w przypadku alarmu: Stop.
Restart: Ręczny.
8.7.52 Przekroczenie ograniczenia 1 (4.4.5 - 4.4.6)
Rys. 102Przekroczenie ograniczenia 1
Opis
Dzięki tej funkcji CU 352 może kontrolować nastawione wartości
graniczne sygnałów analogowych. Sterownik reaguje na
przekroczenia wartości granicznych. Każda wartość graniczna
może być wartością maksymalną lub minimalną. Dla każdej
z kontrolowanych wartości należy zdefiniować wartość
ostrzeżenia i wartość alarmową.
Ta funkcja umożliwia jednoczesne kontrolowanie dwóch różnych
miejsc w systemie pompowym. Na przykład ciśnienia
u użytkownika i ciśnienia tłoczenia pompy. Dzięki temu ciśnienie
tłoczenia nie osiągnie wartości krytycznych.
Jeżeli wartość przekroczy ograniczenie ostrzeżenia, następuje
sygnalizacja ostrzeżenia. Jeżeli wartość przekroczy ograniczenie
alarmu, pompy zostaną wyłączone.
Można ustawić opóźnienie pomiędzy rejestracją przekroczenia
ograniczenia a aktywacją ostrzeżenia lub alarmu.
Opóźnienie można również ustawić dla kasowania ostrzeżenia
lub alarmu.
Ostrzeżenie może być skasowane automatycznie lub ręcznie.
Możliwe jest ustawienie czy zestaw po alarmie ma się
uruchamiać ponownie automatycznie, czy alarm musi być
kasowany ręcznie. Można ustawić opóźnienie ponownego
uruchomienia w regulowanym czasie. Możliwe jest również
ustawienie opóźnienia uruchomienia zestawu zapewniającego
osiągnięcie stabilnego stanu pracy przed uaktywnieniem funkcji.
Zakres nastaw
Wybór wejścia analogowego dla funkcji
wartość wejścia do kontroli
typ ograniczenia (min./maks.)
ograniczenie ostrzeżenia
ograniczenie alarmu.
Ustawianie z panelu sterowania
Wejścia analogowe muszą być prawidłowo
ustawione przed włączeniem funkcji.
RADA
Patrz rozdz.
8.7.28 Wejścia analogowe
Ustawienia > Funkcje kontrolne > Przekroczenie ograniczenia
1 / Przekroczenie ograniczenia 2 > Przejdź do ustawień
wejścia analogowego.
1. Wybrać wejście analogowe.
2. Wybrać: Wartość wejścia do kontroli.
Pojawi się obraz 4.3.8.1.1.
3. Wybrać wejście.
4.
.
5. Ustawić minimalną i maksymalną wartość przetwornika.
6.
x 2.
7. Wybrać: Wartość wejścia do kontroli.
8. Wybrać wejście.
9.
.
10. Wybrać:
Ograniczenie min. / Ograniczenie maks..
Ustawić opóźnienia.
11.
.
12. Wybrać:
Ustawić ograniczenie ostrzeżenia
Aktywna.
13. Ustawić ograniczenie.
14. Wybrać kasowanie: Auto / Ręczny.
15.
.
16. Wybrać:
Ustawić ograniczenie alarmu
Aktywna.
17. Ustawić ograniczenie.
18. Wybrać kasowanie: Auto / Ręczny.
19.
.
20. Wybrać: Aktywna.
(ustawienie fabryczne)
Funkcja jest wyłączona.
(4.3.8).
