3. Paskirtis
"Control MPC" naudojamas valdyti ir sekti siurblius šiose
sistemose:
• slėgio kėlimo sistemos;
• šildymo, vėsinimo ir oro kondicionavimo cirkuliacijos sistemos.
3.1 Siurbliai
"Control MPC" yra skirti sistemoms su šiais siurbliais:
• CR(E), CRI(E), CRN(E), CRIE
• NB(E), NBG(E)
• NK(E), NKG(E)
• TP
• TPE Series 1000
• TPE Series 2000
• HS
• SP
• MAGNA, UPE Series 2000.
Pagrindiniai sistemos siurbliai turi būti to paties tipo ir
Pastaba
dydžio.
3.2 Valdymo variantas
Pagal valdymo variantą "Control MPC" skirstomi į keturias
grupes:
Valdymo
Aprašymas
variantas
Nuo dviejų iki šešių siurblių su integruotais dažnio
-E
keitikliais (0,37 - 22 kW).
Nuo dviejų iki šešių siurblių, prijungtų prie
-EC "Grundfos" CUE dažnio keitiklių – po vieną
kiekvienam siurbliui.
Nuo dviejų iki šešių MAGNA, UPE arba TPE
Serija 2000
serija 2000 siurblių
Nuo dviejų iki šešių siurblių, prijungtų prie
-F "Grundfos" CUE dažnio keitiklio. Apsukos
valdomos vis kito siurblio.
Nuo dviejų iki šešių per maitinimą valdomų
-S
siurblių
Taip pat žr. skyrių 5. Valdymo variantų
"Control MPC" turi slėgio kėlimo, šildymo ir vėsinimo sistemoms
skirtą programinę įrangą.
764
apžvalga.
4. Identifikacija
4.1 Vardinė plokštelė
Vardinė plokštelė yra pritvirtinta ant rėmo.
Type: 1
Model: 2
Serial No.: 3
4
Mains supply:
5
I : A
n
P
No. kW
7 8
Fixed speed pumps:
11
10
E-pumps:
13 14
Pilot Pump:
16
Order No.:
17
Options:
20
23
IP
24
Weight: kg
25

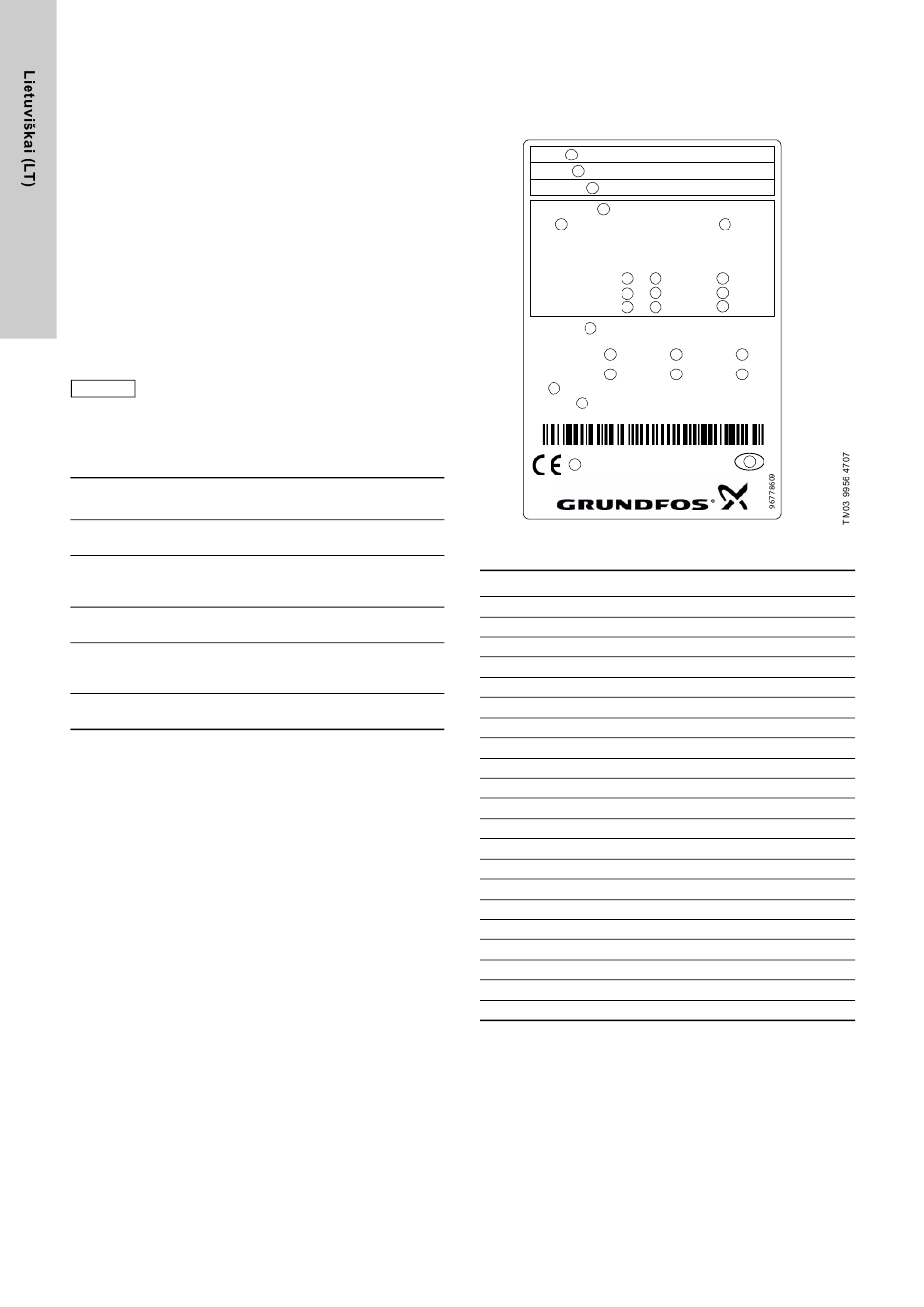

2. pav. Vardinė plokštelė
Poz. Aprašymas
1 Tipas
2 Modelis
3 Serijos numeris
4 Maitinimo įtampa
5 Nominali srovė [A]
6 Maksimali aplinkos temperatūra [°C]
7 Per maitinimą valdomų siurblių skaičius
8 Per maitinimą valdomų siurblių galia [kW]
9 Per maitinimą valdomų siurblių nominali įtampa [V]
10 Siurblių su dažnio keitikliu skaičius
11 Siurblių su dažnio keitikliu galia [kW]
12 Siurblių su dažnio keitikliu nominali įtampa [V]
13 Pagalbinių siurblių skaičius
14 Pagalbinių siurblių galia [kW]
15 Pagalbinių siurblių nominali įtampa [V]
16 Užsakymo numeris
17-22 Papildomi duomenys
23 Korpuso klasė
24 Masė [kg]
25 CE ženklas
26 Kilmės šalis
6 o
T : C
AMB.
U
n
V
9
12
15
18 19
21 22
26
Made in
