8.7.29 Analog inputs (4.3.8.1 - 4.3.8.7)

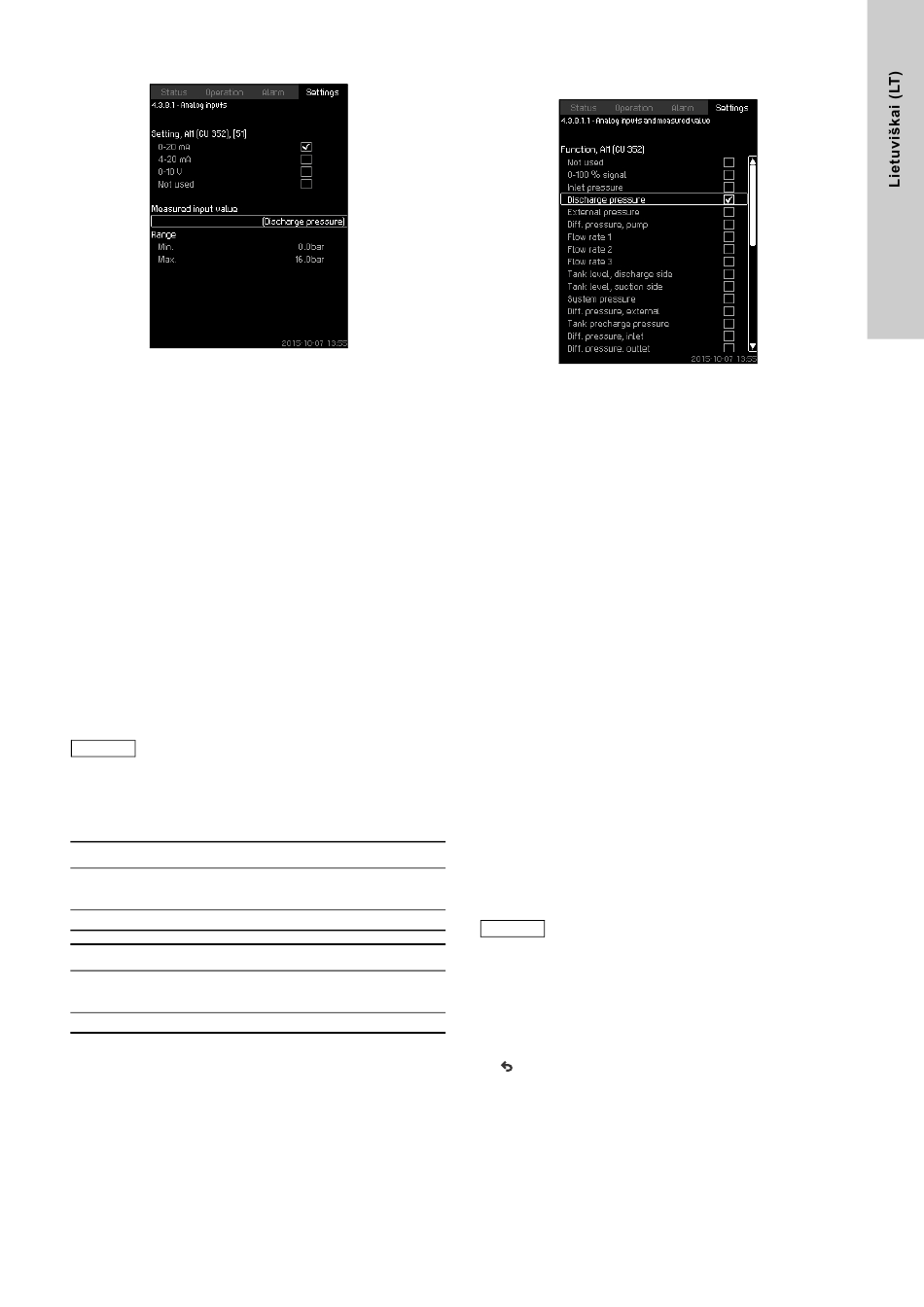

75. pav. Analog inputs
Aprašymas
Analoginius įėjimus galima nustatyti. Kiekvienas ekranas yra
suskirstytas į tris dalis:
• Įėjimo signalo nustatymas, pavyzdžiui, 4-20 mA
• Įėjimo matuojama vertė, pavyzdžiui, slėgis išvade
• Jutiklio/signalo siųstuvo matavimo diapazonas, pavyzdžiui,
0-16 bar
Nustatymo galimybės
Kiekviename ekrane galima nustatyti šiuos parametrus:
• Not used
• Įėjimo signalo diapazonas: 0-20 mA, 4-20 mA, 0-10 V
• Measured input value
• Jutiklio diapazonas
Nustatymas valdymo skydeliu
• Nustatymai > Secondary functions > Stop function > Analog
inputs.
Jei analoginis įėjimas nėra aktyvuotas, ekrane bus
rodoma tik viršutinė dalis, t.y. analoginio įėjimo
nustatymas.
Jei įėjimas yra aktyvuotas, rodoma ir vidurinė dalis
Pastaba
"Measured input value". Tai leidžia kitame ekrane su
analoginiu įėjimu susieti funkciją. Kai analoginis
įėjimas susiejamas su funkcija, CU 352 vėl
parodomas analoginių įėjimų nustatymo ekranas.
Gamyklinis nustatymas
Slėgio kėlimas
Analoginis
Funkcija
įėjimas
AI1 (CU 352) [51] Slėgis išvade
Šildymas ir vėsinimas
Analoginis
Funkcija
įėjimas
AI1 (CU 352) [51] Nustatoma per paleidimo vedlį
8.7.30 Analog inputs and measured value (4.3.8.1.1 -
4.3.8.7.1)
76. pav. Analog inputs and measured value
Aprašymas
Atskiriems analoginiams įėjimams galima priskirti funkcijas.
Nustatymo galimybės
Kiekvienam analoginiam įėjimui galima pasirinkti vieną funkciją.
Daugiau informacijos pateikta skyriuje
• Not used
• 0-100 % signal
• Inlet pressure
• Discharge pressure
• External pressure
• Diff. pressure, pump
• Flow rate 1 - 3
• Tank level, discharge side
• Tank level, suction side
• System pressure
• Diff. pressure, external
• Tank precharge pressure
• Diff. pressure, inlet
• Diff. pressure, outlet
• Return-pipe temp., external
• Flow-pipe temperature
• Return-pipe temperature
• Differential temperature
• Ambient temperature
• Power, pump 1 - 6
• Power, VFD.
Nustatymas valdymo skydeliu
Jei naudojama daugiau debitų, matuojamas ir
Pastaba
rodomas debitas bus nustatytų debitų suma.
• Nustatymai > Secondary functions > Stop function > Analog
inputs.
1. Pasirinkite analoginį įėjimą.
2. Pasirinkite: Measured input value.
Pasirodo ekranas 4.3.8.1.1.
3. Pasirinkite įėjimą.
4. .
5. Nustatykite minimalią ir maksimalią jutiklio vertę.
9. Matuojami parametrai.
