3. Εφαρμογές
Ο Control MPC χρησιμοποιείται για τον έλεγχο και την
παρακολούθηση των αντλιών σε αυτές τις εφαρμογές:
• πιεστικά συγκροτήματα
• συστήματα κυκλοφορίας για θέρμανση, ψύξη και κλιματισμό.
3.1 Αντλίες
Ο Control MPC είναι σχεδιασμένος για συστήματα με τις
παρακάτω αντλίες:
• CR(E), CRI(E), CRN(E), CRIE
• NB(E), NBG(E)
• NK(E), NKG(E)
• TP
• TPE Series 1000
• TPE Series 2000
• HS
• SP
• MAGNA, UPE Series 2000.
Οι κύριες αντλίες του συστήματος πρέπει να είναι του
Σημείωση
ίδιου τύπου και μεγέθους.
3.2 Τύπος ελέγχου
Ο Control MPC διαιρείται σε τέσσερις ομάδες ανάλογα με τον
τύπο ελέγχου:
Τύπος
Περιγραφή
ελέγχου
∆ύο έως έξι αντλίες με ενσωματωμένο
-E
μετατροπέα συχνότητας (0,37 - 22 kW).
∆ύο ως έξι αντλίες συνδεδεμένες σε ένα
-EC μετατροπέα συχνότητας Grundfos CUE -
ένας για κάθε αντλία.
∆ύο ως έξι αντλίες MAGNA, UPE ή
Σειρά 2000
ΤΡΕ Σειρά 2000
∆ύο ως έξι αντλίες συνδεδεμένες σε ένα
μετατροπέα συχνότητας Grundfos CUE.
-F
Η λειτουργία ελεγχόμενης ταχύτητας
εναλλάσσεται μεταξύ των αντλιών.
∆ύο έως έξι αντλίες απευθείας συνδεδεμένες στο
-S
δίκτυο
Βλέπε επίσης κεφάλαιο 5. Ανασκόπηση των τύπων
Ο Control MPC περιλαμβάνει λογισμικό για ανύψωση πίεσης,
θέρμανση και ψύξη.
4. Αναγνώριση
4.1 Πινακίδα
Η πινακίδα είναι τοποθετημένη στο πλαίσιο βάσης.
Type:
Model:
Serial No.:
Mains supply:
I
n
Fixed speed pumps:
E-pumps:
Pilot Pump:
Order No.:
Options:
IP
Weight:

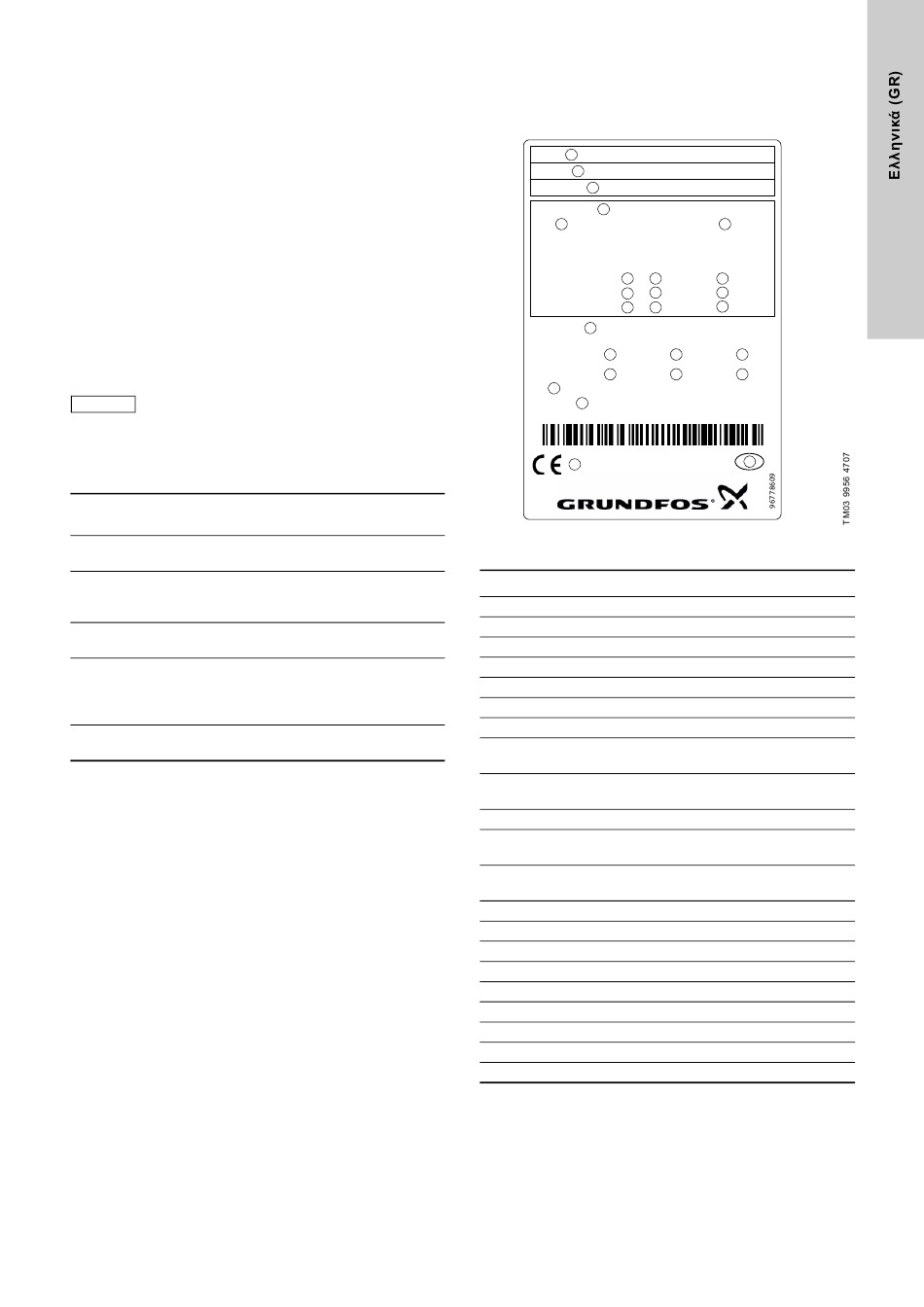

Σχ. 2 Πινακίδα
Θέση Περιγραφή
1 Ονομασία τύπου
2 Μοντέλο
3 Αριθμός σειράς
4 Τάση παροχής
5 Ονομαστικό ρεύμα [Α]
6 Μέγιστη θερμοκρασία περιβάλλοντος [°C]
7 Αριθμός αντλιών απευθείας συνδεδεμένων στο δίκτυο
Ισχύς [kW] αντλιών απευθείας συνδεδεμένων στο
8
δίκτυο
ελέγχου.
Ονομαστική τάση [V] αντλιών απευθείας συνδεδεμένων
9
στο δίκτυο
10 Αριθμός αντλιών με μετατροπέα συχνότητας
Ισχύς [kW] αντλιών εξοπλισμένων με μετατροπέα
11
συχνότητας
Ονομαστική τάση [V] αντλιών εξοπλισμένων με
12
μετατροπέα συχνότητας
13 Αριθμός αντλιών jockey
14 Ισχύς [kW] αντλιών jockey
15 Ονομαστική τάση [V] αντλιών jockey
16 Αριθμός παραγγελίας
17-22 Επιλογές
23 Κατηγορία προστασίας
24 Βάρος [kg]
25 Σήμα CE
26 Χώρα προέλευσης
1
2
3
4
5
: A T :
AMB.
P
No. kW
7 8
11
10
13 14
16
17 18
20 21
23
24
kg
Made in
25
6 o
C
U
n
V
9
12
15
19
22
26
