Grundfos Control MPC Montage- Und Betriebsanleitung Seite 168

3. Vyber jeden z parametů pro zastavení. Jestliže zvolíte
"Přizpůsobené nastavení", musíte nastavit parametry
zobrazené na obr. 68. Viz příklady uvedené níže.

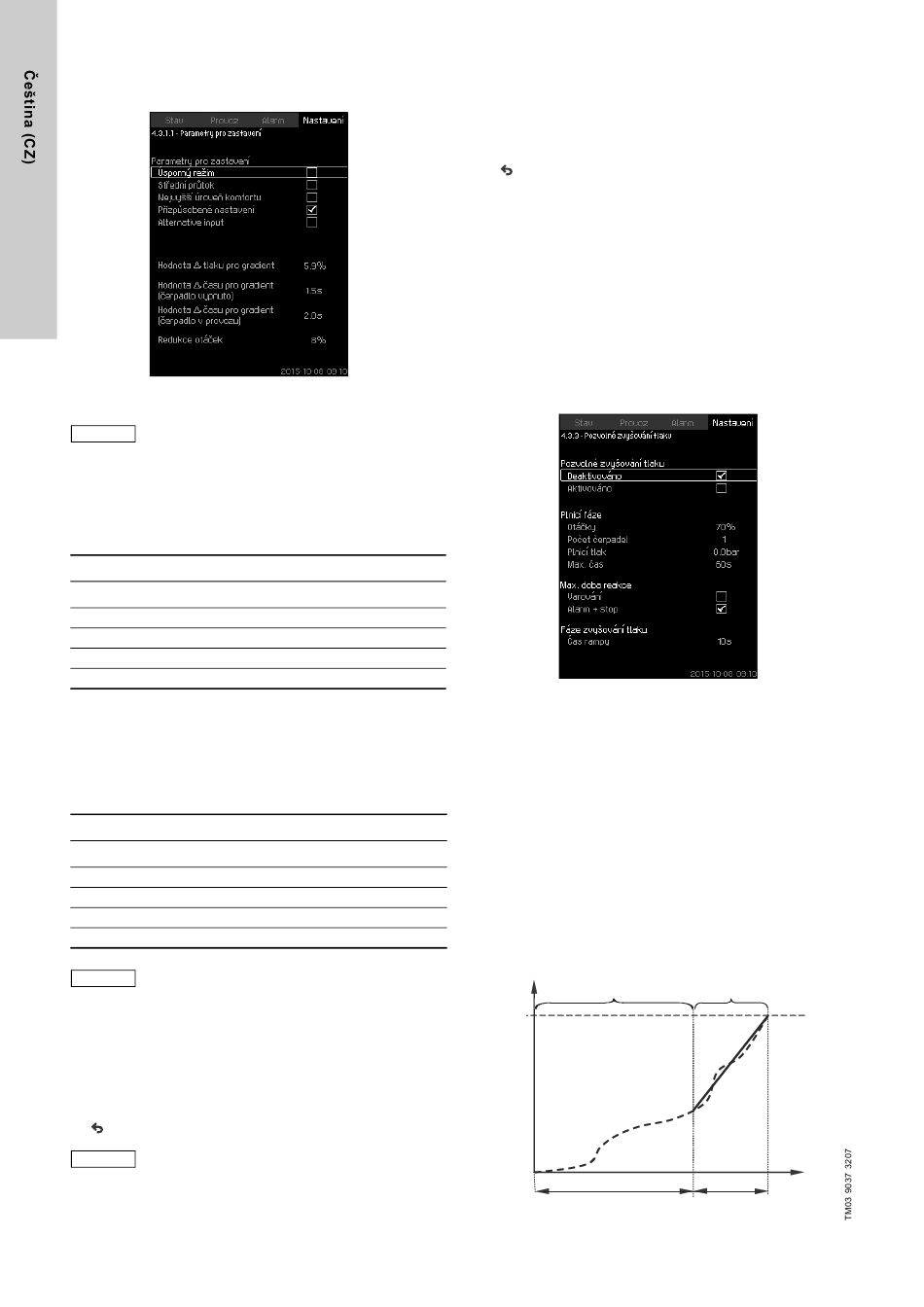

Obr. 68 Přizpůsobené nastavení
Obecná pravidla: Redukce otáček = 2 x delta tlaku
Pokyn
pro gradient.
Příklad 1: Zvýšení stop limitu, Qmin (vysoký limit průtoku)
• Zvýšte hodnotu delta tlaku pro gradient.
• Snižte hodnotu delta času pro gradient (čerpadlo vypnuto).
• Snižte hodnotu delta času pro gradient (čerpadlo v provozu).
• Zvyšte redukované otáčky.
Příklad zvýšeného stop limitu
Parametr
Hodnota ∆ tlaku pro gradient
Hodnota ∆ času pro gradient (čerpadlo vypnuto)
Hodnota ∆ času pro gradient (čerpadlo v provozu) 2,0 sekundy
Redukce otáček
Příklad 2: Snížení stop limitu, Qmin (limit pro nízký průtok)
• Snižte hodnotu delta tlaku pro gradient.
• Zvyšte hodnotu delta času pro gradient
(čerpadlo je zastaveno).
• Zvyšte hodnotu delta času pro gradient (čerpadlo v provozu).
• Snižte redukci otáček.
Příklad redukovaného průtokového limitu
Parametr
Hodnota ∆ tlaku pro gradient
Hodnota ∆ času pro gradient (čerpadlo vypnuto)
Hodnota ∆ času pro gradient (čerpadlo v provozu) 25,0 sekund
Redukce otáček
Pokyn Vypínací mez závisí na velikosti nádrže.
Systém s průtokovým spínačem
Udělejte následující doplňková nastavení:
1. Zvolte: Přejděte na nastavení digitálního vstupu.
Objeví se displej Digitální vstupy (4.3.7).
2. Zvolte digitální vstup, ke kterému je průtokový spínač
připojen.
3. Zvolte: Průtokový spínač.
4. .
Pokyn Otevřený kontakt signalizuje nízký průtok.
168
Systém s průtokoměrem
Udělejte následující doplňková nastavení:
1. Zvolte: Přejděte na nastavení analogového vstupu.
Objeví se displej Analogové vstupy (4.3.8).
2. Zvolte analogový vstup, kde je průtokoměr připojen.
3. Zvolte: Průtok.
4. x 2.
5. Nastavte: Limit pro zastavení.
Tovární nastavení
Funkce je povolena v aplikacích na zvyšování tlaku s nastavením
podle tabulky.
Zapínací/vypínací pásmo:
Min. průtok:
Distribuce nad požadovaný
bod:
Funkce je blokována ve všech ostatních aplikacích.
8.7.24 Pozvolné zvyšování tlaku (4.3.3)
Hodnota
6 %
1,5 sekundy
10 %
Obr. 69 Pozvolné zvyšování tlaku
Popis
Tato funkce se zpravidla využívá v aplikacích pro zvyšování tlaku
a zabezpečuje hladké spuštění systémů, např. s prázdným
potrubím.
Uvedení do provozu se uskutečňuje ve dvou fázích. Viz obr. 70.
1. Plnicí fáze
Potrubí je pomalu plněno vodou. Jestliže tlakový snímač
systému zjistí, že potrubí je naplněno, začíná fáze číslo dvě.
Hodnota
2. Fáze zvyšování tlaku
Tlak v systému se zvyšuje, až je dosaženo požadované
3 %
hodnoty. Zvyšování tlaku se uskutečňuje přes časovou rampu.
15,0 sekund
Jestliže není dosaženo požadované hodnoty v daném čase,
může se aktivovat varování nebo alarm a čerpadla mohou být
zastavena ve stejném čase.
6 %
H [m]
Obr. 70 Fáze plnění a zvyšování tlaku
25 %
30 % jmenovitého průtoku
čerpadla
50 %
1. Plnicí fáze 2. Fáze zvyšování tlaku
Čas plnění Čas rampy
Čas [s]
