8.7.6 Vaikuttavan toiminnon asettaminen (4.1.3.2)

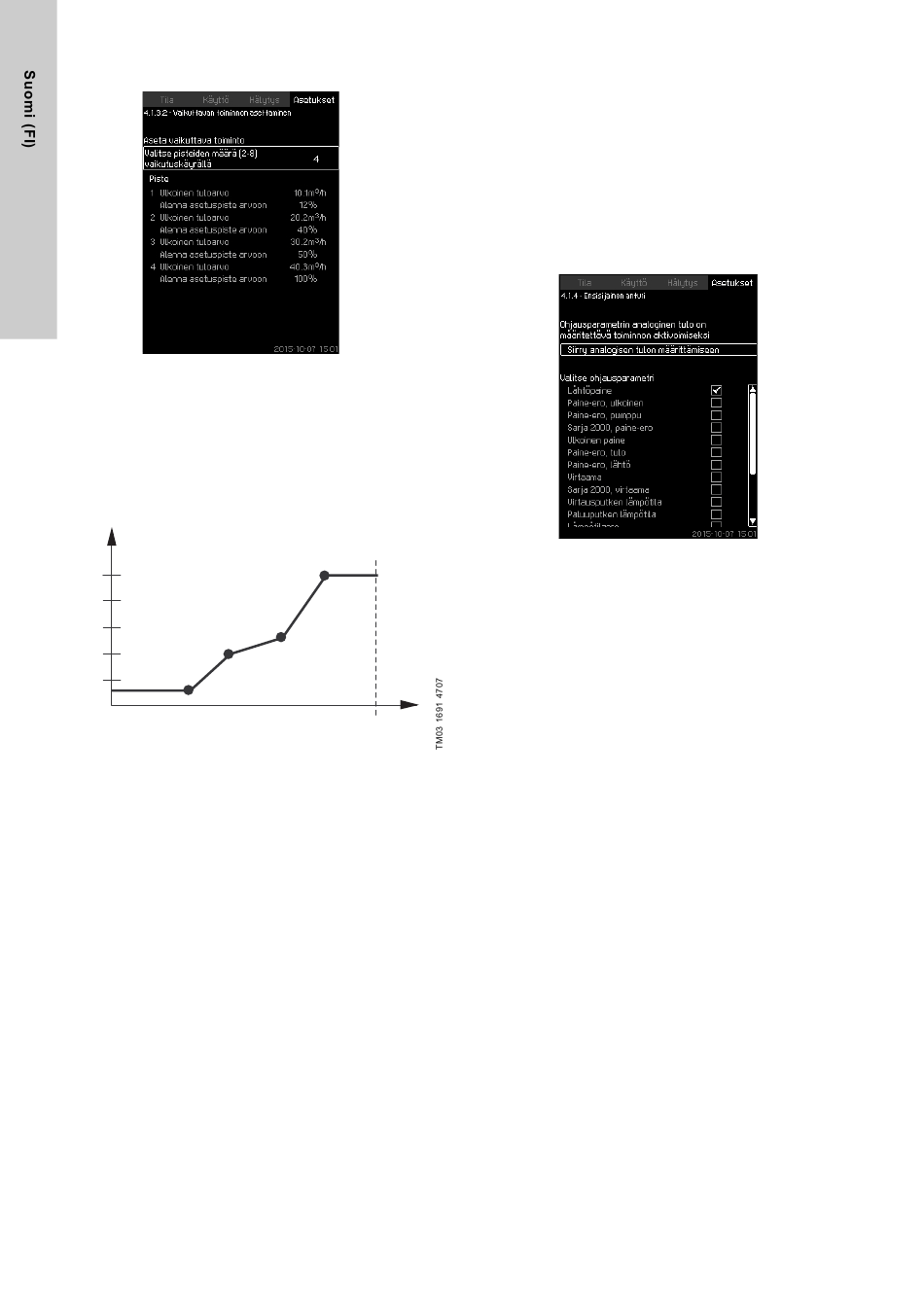

Kuva 42 Vaikuttavan toiminnon asettaminen
Kuvaus
On mahdollista valita asetuspisteeseen vaikuttavan mittauspara-
metrin ja halutun vaikutuksen suhde prosentteina.
Suhde asetetaan syöttämällä enintään kahdeksan pisteen arvot
taulukkoon ohjauspaneelin avulla.
Esimerkki:
Asetuspisteen vaikutus [%]
100
80
60
2
40
1
20
Kuva 43 Asetuspisteen vaikutuksen ja virtaaman välinen
suhde
Ohjausyksikkö piirtää suorat viivat pisteiden väliin.
Vaakasuora viiva vedetään käytettävän anturin minimiarvosta
3
(tässä esimerkissä 0 m /h) ensimmäiseen pisteeseen. Samanlai-
nen viiva vedetään viimeisestä pisteestä anturin maksimiarvoon
3
(tässä esimerkissä 50 m /h).
Asetusalue
Voit valita 2 - 8 pistettä. Jokainen piste sisältää asetuspisteeseen
vaikuttavan parametrin arvon ja arvon vaikutuksen välisen suh-
teen.
412
4
3
50
3
Virtaama [m /h]
Asetus ohjauspaneelista
• Asetukset > Ensisijainen säädin > Ulkoisen asetuspisteen vai-
kutus.
1. Aseta vaikuttava toiminto.
2. Aseta pisteiden lukumäärä.
3. Aseta: Ulkoinen tuloarvo. (Piste 1.)
4. Aseta prosentteina: Alenna asetuspiste arvoon. (Piste 1.)
5. Toista vaiheet 2-4 kaikille halutuille parametreille.
Tehdasasetus
Toiminto on poistettu käytöstä.
8.7.7 Ensisijainen anturi (4.1.4)
Kuva 44 Ensisijainen anturi
Kuvaus
Voit valita järjestelmän ohjausparametrin ja asettaa anturin mit-
taamaan arvoa.
Asetusalue
• Lähtöpaine
• Paine-ero, ulkoinen
• Paine-ero, pumppu
• Sarja 2000, paine-ero
• Ulkoinen paine
• Paine-ero, tulo
• Paine-ero, lähtö
• Virtaama
• Sarja 2000, virtaama
• Virtausputken lämpötila
• Paluuputken lämpötila
• Lämpötilaero
• Ympäristölämpötila
• Paluuputken lämpöt., ulkoinen
• 0-100 % signaali
• Ei käytössä.
