8.7.31 Digital outputs (4.3.9)

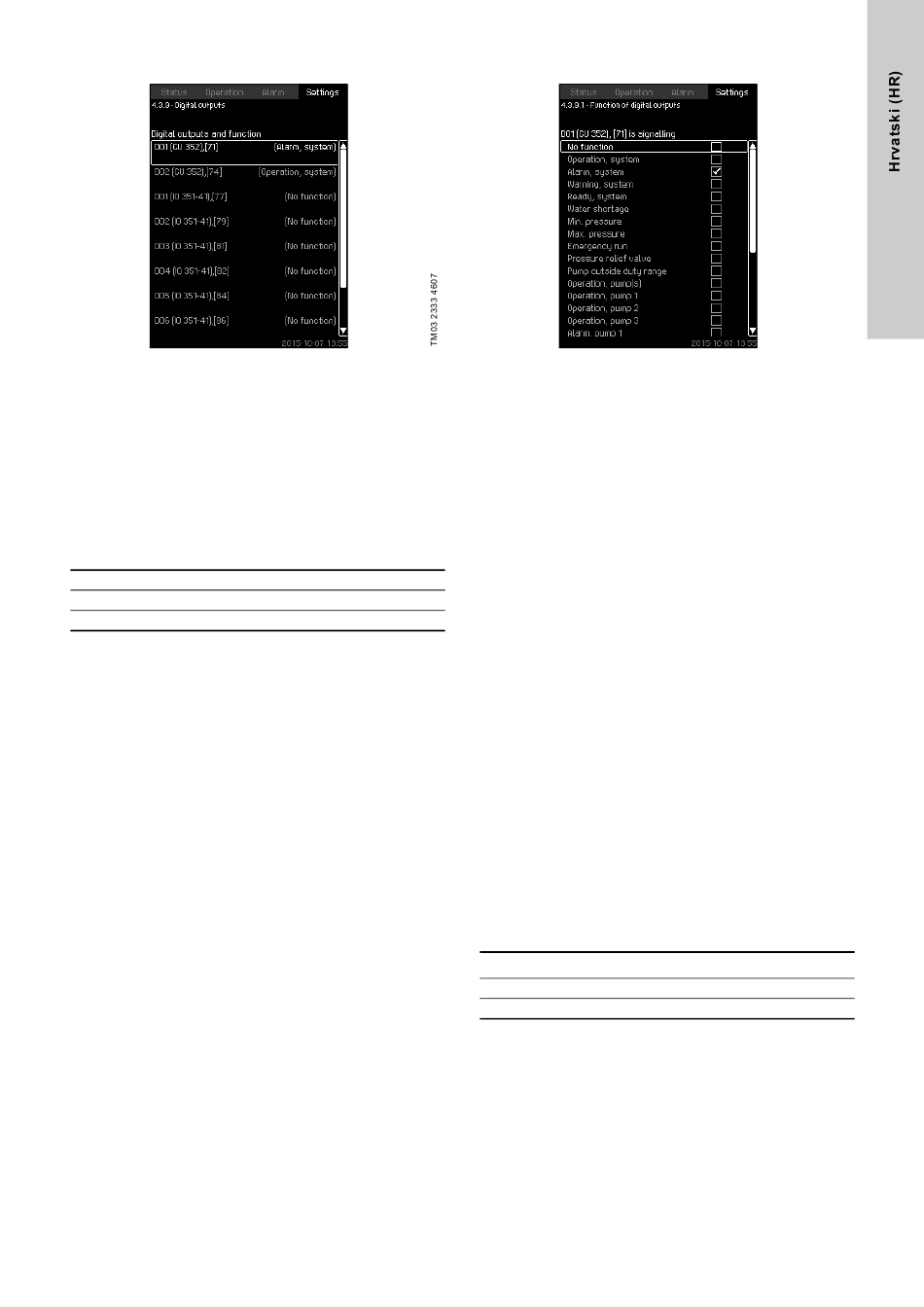

Slika 77 Digital outputs
Opis
Svaki digitalni izlaz se može aktivirati i povezati s određenom
funkcijom.
Kao standard, sustav ima dva digitalna izlaza.
Ako sustav ima ugrađen modul IO 351B (opcija), broj digitalnih
izlaza je 9.
Svi digitalni izlazi su prikazani tako da se njihov fizički položaj u
sustavu može odrediti.
Primjer
DO1 (IO 351-41) [71]:
DO1 Digitalni izlaz br. 1
(IO 351-41) IO 351B, GENIbus broj 41
[71] Stezaljka br. 71
Za dodatne informacije o priključivanju raznih digitalnih izlaza,
pogledajte dijagram ožičenja isporučen sa CU 352.
8.7.32 Function of digital outputs (4.3.9.1 - 4.3.9.16)
Slika 78 Function of digital outputs
Opis
Funkcija se može povezati sa pojedinim izlazima.
Područje podešavanja
Na svakom zaslonskom prikazu je moguće izabrati jednu
funkciju:
• No function
• Operation, system
• Alarm, system
• Warning, system
• Ready, system
• Water shortage
• Min. pressure
• Max. pressure
• Emergency run
• Operation, pilot pump
• Operation, backup pump
• Pressure relief valve
• Pump outside duty range
• Operation, pump(s)
• Operation, pump 1 - 6
• Alarm, pump 1
• Alarm, limit 1 exceeded
• Warning, limit 1 exceeded
• Alarm, limit 2 exceeded
• Warning, limit 2 exceeded
• Reduced operation.
Postavljanje putem upravljačke ploče
• Settings > Secondary functions > Stop function >
Digital outputs.
Tvorničke postavke
Digitalni izlaz Funkcija
DO1 (CU 352) [71] Alarm, system
DO2 (CU 352) [74] Operation, system
