8.3 Περιγραφή λειτουργιών
Η περιγραφή των λειτουργιών βασίζεται στα τέσσερα κύρια μενού
της μονάδας ελέγχου CU 352:
• Κατάσταση
• Λειτουργία
• Αλάρμ
• Ρυθμίσεις.
Οι λειτουργίες εφαρμόζονται σε όλους τύπους ελέγχου εκτός κι αν
αναφέρεται κάτι διαφορετικό.
8.4 Κατάσταση (1)

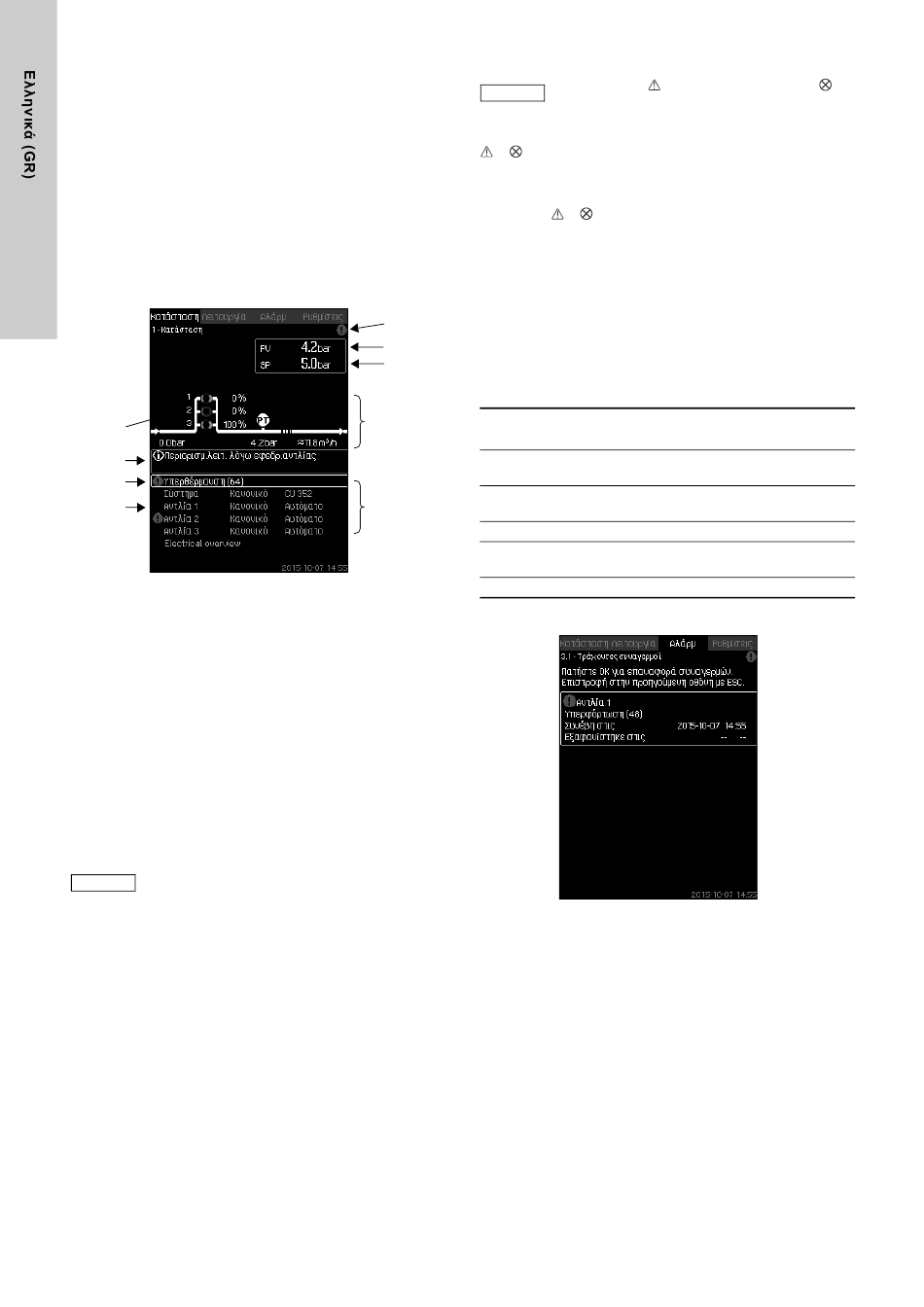

Η πρώτη οθόνη κατάστασης απεικονίζεται παρακάτω. Η οθόνη
παρουσιάζεται όταν η ισχύς είναι ανοικτή και εμφανίζεται εάν τα
πλήκτρα του πίνακα χειρισμού δεν αγγιχτούν για 15 λεπτά.
E
I
C
D
Σχ. 6 Κατάσταση
Περιγραφή
Σε αυτό το μενού δεν μπορούν να γίνουν ρυθμίσεις.
Η τρέχουσα τιμή (τιμή διαδικασίας, PV της παραμέτρου ελέγχου,
συνήθως η πίεση κατάθλιψης, εμφανίζεται στην πάνω δεξιά γωνία
(G) σε συνδυασμό με το επιλεγμένο σημείο ρύθμισης (SP) (H).
Το πάνω μισό της οθόνης (Α) παρουσιάζει μία γραφική
απεικόνιση του συστήματος αντλίας. Οι επιλεγμένες παράμετροι
μέτρησης απεικονίζονται με σύμβολο αισθητήρα και τρέχουσα τιμή.
Στα συστήματα MPC-E όπου η διαφορική πίεση στις αντλίες και
τα στοιχεία καμπύλης αντλίας είναι γνωστά, η οθόνη απεικονίζει
την εκτιμώμενη παροχή όταν η παροχή και η ταχύτητα των
αντλιών βρίσκονται εντός των ορίων της περιοχής όπου είναι
δυνατόν να υπολογίσουμε την παροχή.
≈ : Υποδεικνύει ότι η παροχή είναι μία τιμή που μπορεί να
υπολογιστεί.
Η υπολογιζόμενη παροχή μπορεί να διαφέρει από τη
Σημείωση
μετρούμενη τιμή.
Στη μέση της οθόνης, θα εμφανιστεί ένα πεδίο πληροφοριών (Ι)
σε περίπτωση που συμβεί ο,τιδήποτε από τα παρακάτω:
• Περιορισμ.λειτ. λόγω εφεδρ.αντλίας
• Επίδραση αναλογ.πίεσης ενεργή
• Επίδραση εξωτ.ρύθμισης ενεργή
• Εναλλακτ.ρύθμ.ενεργή
• Ανύψ.πίεσης ενεργή
• Ενεργοποιημένη ανακούφιση πίεσης
• Ενεργοποιημένο πρόγραμμα ωρολογίου
• Τηλεχειριζόμενο με Ethernet
• Τηλεχειριζόμενο με GENI (RS-485)
• Περιορισμένο λόγω μειωμένης λειτουργίας
• ∆ιακοπή λόγω χαμηλής παροχής.
Το κάτω μισό μέρος της οθόνης (Β) δείχνει τα εξής:
• τον τελευταίο ενεργό συναγερμό, εάν υπάρχει, και την αιτία
βλάβης μαζί με τον κωδικό βλάβης σε παρένθεση
• την κατάσταση συστήματος με τρέχον πρόγραμμα λειτουργίας
και την πηγή ελέγχου
• την κατάσταση αντλίας με το τρέχον πρόγραμμα λειτουργίας.
522
Αν παρουσιαστεί κάποια βλάβη, το σύμβολο
προειδοποίησης
Σημείωση
εμφανιστεί στη γραμμή (C) μαζί με την αιτία και τον
κωδικό βλάβης, π.χ. "Υπερθέρμανση (64)".
Εάν η βλάβη έχει σχέση με μία από τις αντλίες, τότε τα σύμβολα
ή θα εμφανιστούν επίσης μπροστά από τη γραμμή
κατάστασης (D) της εν λόγω αντλίας. Παράλληλα, ο δείκτης
κατάστασης αντλίας (Ε) θα αλλάξει χρώμα και να γίνει κίτρινος ή
κόκκινος, όπως περιγράφεται στον παρακάτω πίνακα.
Το σύμβολο
της οθόνης (F). Για όσο διάστημα υφίσταται η βλάβη, αυτό το
σύμβολο θα απεικονίζεται στην πάνω γραμμή όλων των οθονών.
Για να ανοίξετε μία γραμμή μενού, επιλέξτε τη γραμμή με [ ∨ ] ή
[ ∧ ] και πατήστε [ok].
Η οθόνη μας προσφέρει τη δυνατότητα να ανοίξουμε τις οθόνες
κατάστασης που δείχνουν τα ακόλουθα:
F
• τρέχοντες συναγερμούς
G
• κατάσταση συστήματος
H
• κατάσταση της κάθε αντλίας.
Περιγραφή της κατάστασης αντλίας
A
∆είκτης κατάστασης
αντλίας
Περιστρεφόμενη,
πράσινο
B Μόνιμα πράσινο.
Περιστρεφόμενη, κίτρινο Προειδοποίηση. Η αντλία λειτουργεί.
Μόνιμα κίτρινο.
Μόνιμα κόκκινο.
8.4.1 Τρέχοντες συναγερμοί (3.1)
Σχ. 7 Τρέχοντες συναγερμοί
Περιγραφή
Η αντλία δείχνει όλους τους ενεργούς συναγερμούς και
προειδοποιήσεις που δεν έχουν επαναταχθεί.
Για περισσότερες πληροφορίες, βλέπε κεφάλαια
συναγερμοί (3.1)
ή το σύμβολο συναγερμού
ή θα εμφανίζεται στα δεξιά στην πάνω γραμμή
Περιγραφή
Η αντλία σε λειτουργία.
Αντλία έτοιμη
(δεν βρίσκεται σε λειτουργία).
Προειδοποίηση. Αντλία έτοιμη
(δεν βρίσκεται σε λειτουργία).
Συναγερμός. Η αντλία σταματά.
και 8.6.3 Ημερολόγιο συναγερμών
θα
8.6.2 Τρέχοντες
(3.2).
