8.7.6 Setting of influence function (4.1.3.2)

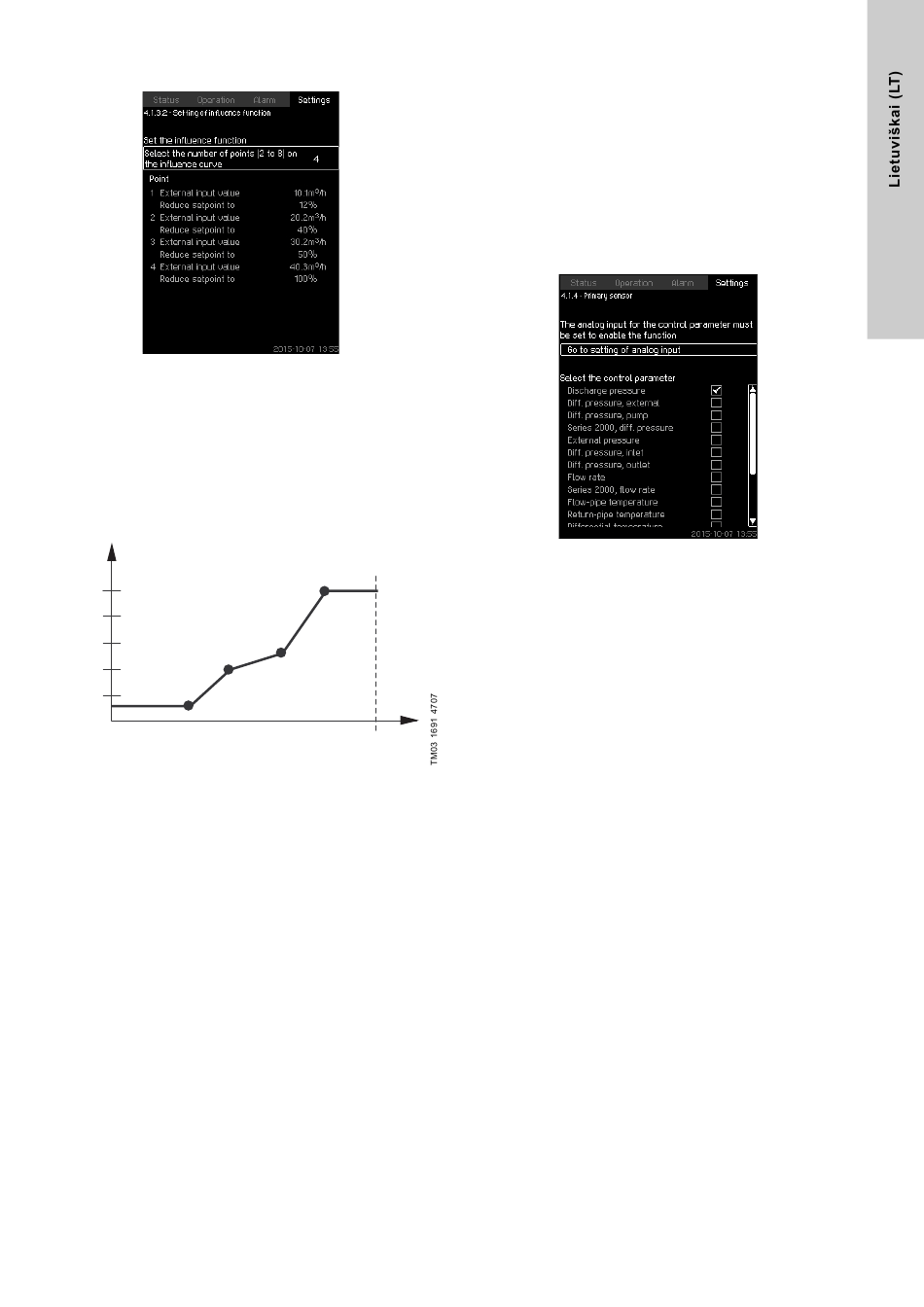

42. pav. Setting of influence function
Aprašymas
Galima pasirinkti priklausomybę tarp kontrolinę vertę
koreguojančio matuojamo parametro ir procentais išreikštos
korekcijos vertės.
Ši priklausomybė nustatoma per valdymo skydelį įvedant į lentelę
iki aštuonių taškų vertes.
Pavyzdys:
Kontrolinės vertės korekcija [%]
100
80
60
2
40
1
20
43. pav. Kontrolinės vertės korekcijos priklausomybė nuo
debito
Valdymo modulis nubrėžia tiesias atkarpas tarp taškų. Nuo
atitinkamo jutiklio minimalios vertės (pavyzdyje 0 m
taško nubrėžiama horizontali atkarpa. Horizontali atkarpa
nubrėžiama ir nuo paskutinio taško iki atitinkamo jutiklio
maksimalios vertės (pavyzdyje 50 m
Nustatymo galimybės
Galima pasirinkti nuo dviejų iki aštuonių taškų. Kiekvienas taškas
nustato priklausomybę tarp kontrolinę vertę koreguojančio
matuojamo parametro ir korekcijos vertės.
4
3
50
3
Debitas [m /h]
3
/h) iki pirmojo
3
/h).
Nustatymas valdymo skydeliu
• Nustatymai > Primary controller > External setpoint influence.
1. Nustatykite korekcijos funkciją.
2. Nustatykite taškų skaičių.
3. Nustatykite: External input value. (Taškas 1.)
4. Nustatykite procentais: Reduce setpoint to. (Taškas 1.)
5. Pakartokite punktuose 2-4 nurodytus veiksmus visiems
reikiamiems parametrams.
Gamyklinis nustatymas
Funkcija yra išjungta.
8.7.7 Primary sensor (4.1.4)
44. pav. Primary sensor
Aprašymas
Galima pasirinkti kontrolinį sistemos parametrą ir nustatyti jutiklį,
kuris matuos jo vertę.
Nustatymo galimybės
• Discharge pressure
• Diff. pressure, external
• Diff. pressure, pump
• Series 2000, diff. pressure
• External pressure
• Diff. pressure, inlet
• Diff. pressure, outlet
• Flow rate
• Series 2000, flow rate
• Flow-pipe temperature
• Return-pipe temperature
• Differential temperature
• Ambient temperature
• Return-pipe temp., external
• 0-100 % signal
• Not used.
