8.5 Drift (2)
I denne menu kan du indstille de grundlæggende parametre,
såsom sætpunkt, driftsform, reguleringsform og individuel pum-
pestyring.
8.5.1 Drift (2)
A
C

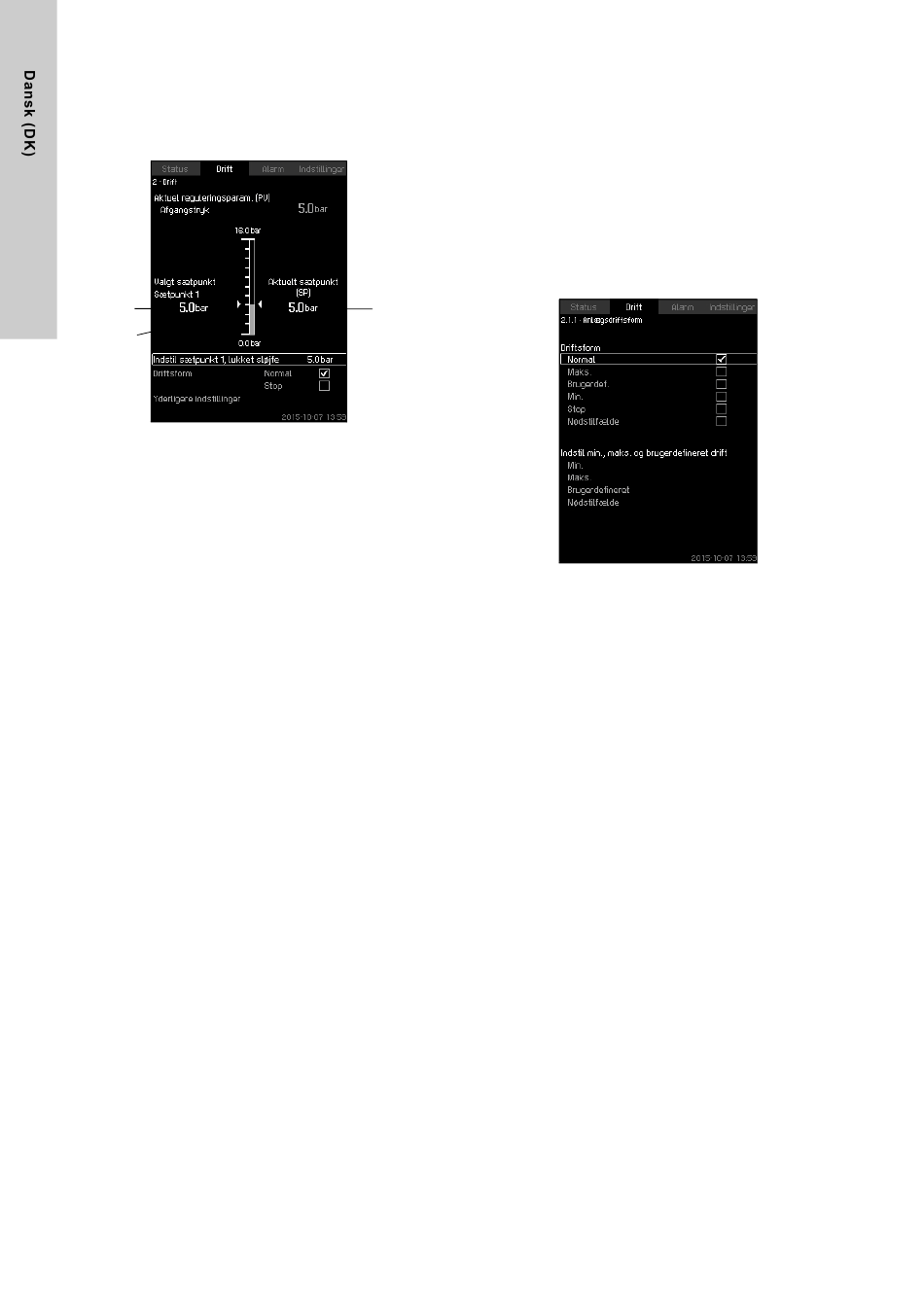

Fig. 17 Drift
Beskrivelse
Søjlen viser indstillingsområdet. Ved regulering i lukket sløjfe
svarer den til den primære sensors område, her 0-16 bar.
Ved regulering i åben sløjfe er indstillingsområdet 0-100 %.
Til venstre for søjlen vises det indstillede sætpunkt 1 (A), dvs.
den værdi der er indstillet i billedet. Til højre for søjlen vises det
aktuelle sætpunkt (B), dvs. det sætpunkt PI-regulatoren har som
reference. Er der ikke valgt nogen form for sætpunktsindflydelse,
er de to værdier ens. Den målte værdi (afgangstryk) vises som
den grå del af kolonnen (C). Se afsnit
sindflydelse (4.1.3) og 8.7.6 Indstilling af indflydelsesfunktion
(4.1.3.2).
Under billedet er der en menulinje til indstilling af sætpunkt 1 og
valg af driftsform, inkl. driftsformerne "Normal" og "Stop".
Det er muligt at vælge yderligere indstillinger: anlægsdriftsform,
reguleringsform, sætpunkter til lukket og åben sløjfe og individuel
pumpestyring.
Indstillingsområde
Sætpunkt:
Regulering i lukket sløjfe: Den primære sensors måleområde
Regulering i åben sløjfe: 0-100 %
Indstilling via betjeningspanel
Sætpunkt
• Drift > Indstil sætpunkt 1, åben sløjfe / Indstil sætpunkt 1, luk-
ket sløjfe.
Indstil værdien.
Driftsform
• Drift
Select: Normal / Stop.
Yderligere indstillinger
• Drift > Yderligere indstillinger.
274
B
8.7.5 Ekstern sætpunkt-
Vælg én af indstillingerne nedenfor:
• Anlægsdriftsform
(se afsnit 8.5.2).
• Reguleringsform
(se afsnit 8.5.3).
• Alternative sætpunkter
(se afsnit 8.5.4).
• Individuel pumpestyring
(se afsnit 8.5.6).
Fabriksindstilling
Sætpunktet er en værdi som passer til det pågældende anlæg.
Fabriksindstillingen kan være blevet ændret i opstartsmenuen.
8.5.2 Anlægsdriftsform (2.1.1)
Fig. 18 Anlægsdriftsform
Beskrivelse
Anlægget kan indstilles til seks forskellige driftsformer. "Normal"
er den typiske indstilling. Se afsnit
Ydelsen i disse driftsformer kan indstilles i denne menu:
• Maks.
• Min.
• Brugerdef.
• Nødstilfælde.
Indstillingsområde
• Normal
• Maks.
• Min.
• Brugerdef.
• Stop
• Nødstilfælde.
Indstilling via betjeningspanel
• Drift > Yderligere indstillinger > Anlægsdriftsform > Driftsform.
Vælg den ønskede linje nederst i billedet for at indstille ydelsen
ved min., maks. brugerdefineret drift eller nøddrift.
Se afsnit 8.7.35 Min., maks. og brugerdefineret drift (4.3.14)
8.7.25 Nøddrift (4.3.5).
Fabriksindstilling
Normal.
8.4.3 Driftsform (1.2.1).
og
