8.7.29 Ingressi analogici (4.3.8.1 a 4.3.8.7)

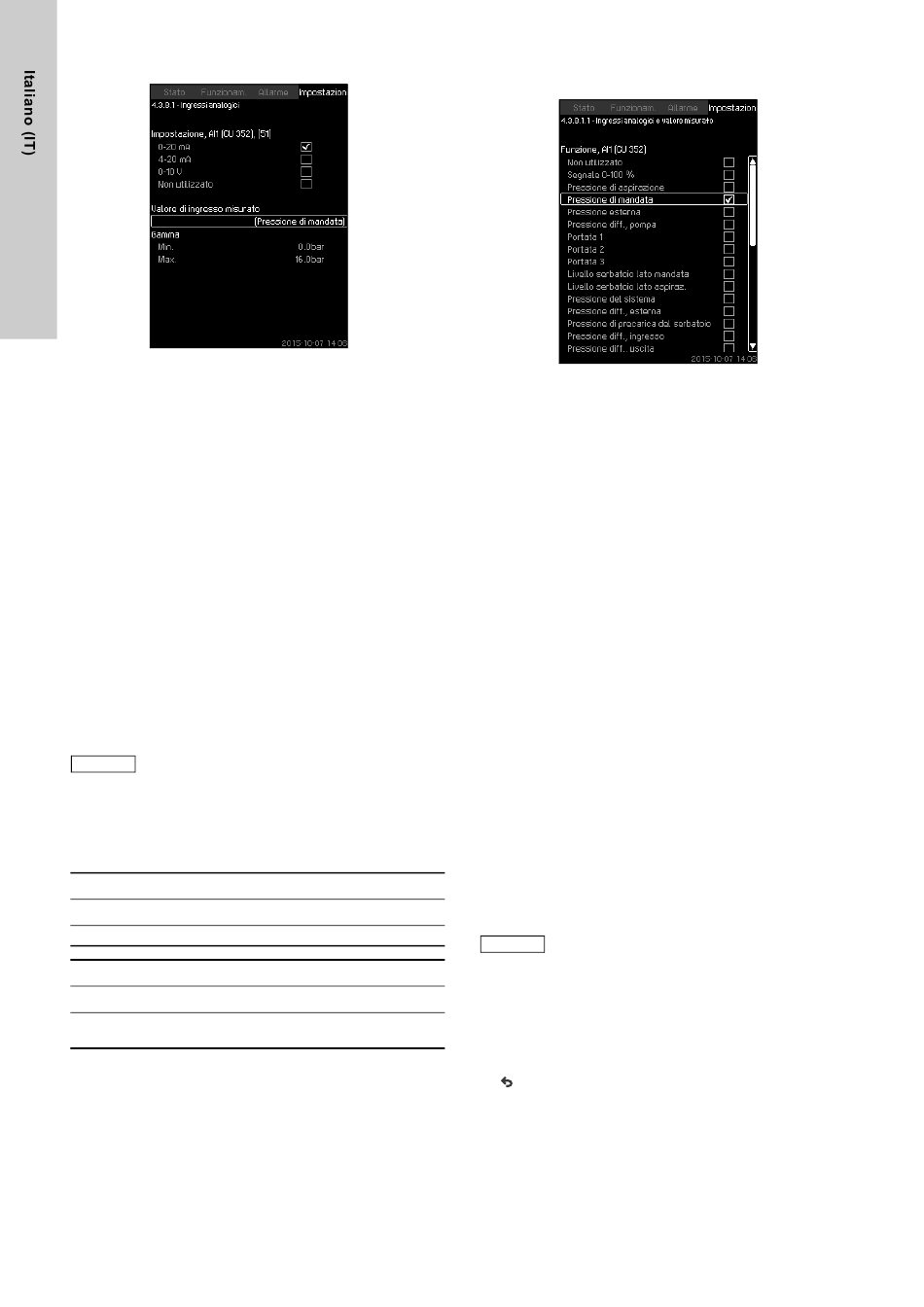

Fig. 75 Ingressi analogici
Descrizione
È possibile impostare gli ingressi analogici. Ogni schermata è
suddivisa in tre parti:
Impostazione del segnale di ingresso, ad esempio 4-20 mA
Valore di ingresso misurato, ad esempio pressione di mandata
Gamma di misurazione del sensore/trasmettitore di segnale,
ad esempio 0-16 bar.
Gamma di impostazioni
È possibile impostare i seguenti parametri in ogni schermata:
Non utilizzato
Gamma del segnale di ingresso, 0-20 mA, 4-20 mA, 0-10 V
Valore di ingresso misurato
Gamma del sensore.
Impostazione tramite pannello di controllo
Impostazioni > Funzioni secondarie > Funzione di arresto >
Ingressi analogici.
Se un ingresso analogico è disattivato, verrà visua-
lizzata soltanto la parte superiore della schermata,
cioè l'impostazione dell'ingresso analogico.
Se l'ingresso è arrivato, viene mostrata la parte cen-
trale, "Valore di ingresso misurato". In tal modo, è
Nota
possibile mettere in relazione una funzione
all'ingresso analogico di un'altra schermata. Quando
l'ingresso analogico è stato correlato ad una fun-
zione, l'unità CU 352 tornerà alla schermata per
l'impostazione degli ingressi analogici.
Impostazioni di fabbrica
Aumento pressione
Ingresso analogico
Funzione
AI1 (CU 352) [51]
Pressione di scarico
Riscaldamento e condizionamento
Ingresso analogico Funzione
Vengono selezionati nella procedura di
AI1 (CU 352) [51]
avviamento guidata
740
8.7.30 Ingressi analogici e valore misurato
(4.3.8.1.1 - 4.3.8.7.1)
Fig. 76 Ingressi analogici e valore misurato
Descrizione
Una funzione può essere messa in relazione ai singoli ingressi
digitali.
Gamma di impostazioni
È possibile selezionare una funzione per ingresso analogico.
Per ulteriori dettagli, vedere la sezione
Non utilizzato
Segnale 0-100 %
Pressione di aspirazione
Pressione di mandata
Pressione esterna
Pressione diff., pompa
Portata 1 - 3
Livello serbatoio lato mandata
Livello serbatoio lato aspiraz.
Pressione del sistema
Pressione diff., esterna
Pressione di precarica del serbatoio
Pressione diff., ingresso
Pressione diff., uscita
Temp. tubo di ritorno, esterna
Temp.del tubo di mandata
Temper. del tubo di ritorno
Temperatura differenziale
Temperatura ambiente
Potenza, pompa 1 - 6
Potenza, VFD.
Impostazione tramite pannello di controllo
Se vengono utilizzate più portate, la portata misurata
Nota
e mostrata sarà la somma delle portate definite.
Impostazioni > Funzioni secondarie > Funzione di arresto >
Ingressi analogici.
1. Selezionare ingresso analogico.
2. Selezionare: Valore di ingresso misurato.
Viene visualizzata la schermata 4.3.8.1.1.
3. Selezionare ingresso.
4.
.
5. Impostare il valore massimo e minimo del sensore.
9. Parametri di
misura.
