7.1 Дисплей
D

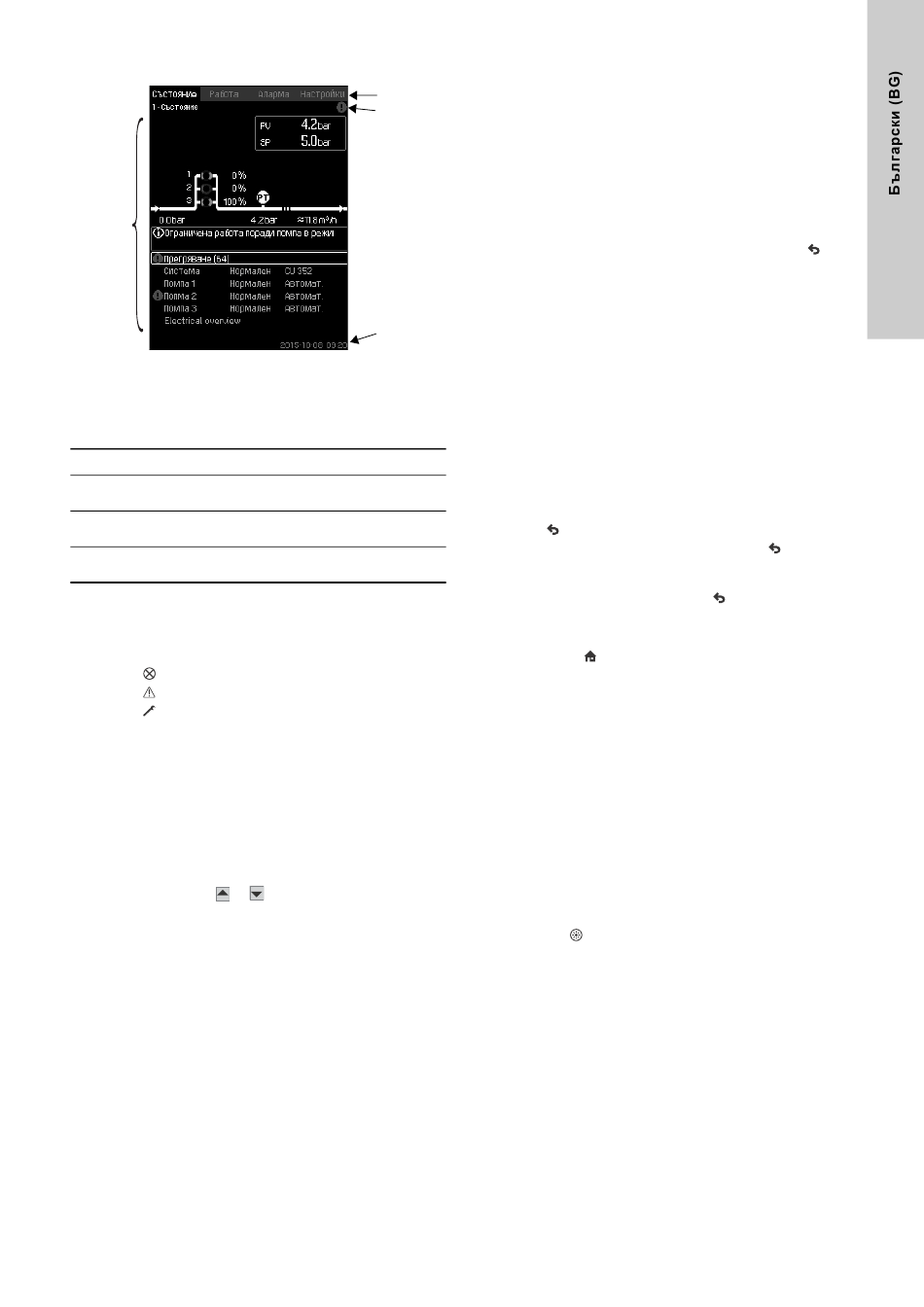

Фиг. 5 Изображение на дисплея
7.1.1 Ред с менюта
Редът с менюта (А) е показан на фиг. 5.
Дисплеят има четири основни менюта:
Състояние Индикация за състоянието на системата
Промяна на работните параметри,
Работа
като например точка на настройка
Регистър с аларми за откриване на
Аларма
неизправности
Промяна на настройките
Настройки
(възможност за парола)
7.1.2 Горен ред
Горният ред (В) е показан на фиг. 5. Показва следното:
• номер на екрана и име (отляво)
• избраното меню (отляво)
• символа в случай на аларма (отдясно)
• символа в случай на предупреждение (отдясно)
• символа , ако е избран езикът за обслужване (отдясно).
7.1.3 Графично изображение
Графичното изображение (D) може да показва състояние,
индикация или други елементи, в зависимост от позицията в
структурата от менюта.
Изображението може да показва цялата система или част от
нея, както и различни настройки.
7.1.4 Плъзгач
Ако списъкът с илюстрираните елементи е по-дълъг от
височината на дисплея, отдясно, в полето на плъзгача,
се появяват символите и
надолу в списъци с тези символи.
7.1.5 Долен ред
Долния ред (С) показва датата и часа.
A
B
C
. Придвижвайте се нагоре и
7.2 Бутони и светлинни индикатори
Бутоните (поз. от 2 до 10 на фиг. 4) на CU 352 са активни,
когато светят.
7.2.1 Стрелка надясно (поз. 2)
Натиснете >, за да преминете в следващото меню от
структурата. Ако натиснете >, когато е осветено
меню"Настройки", ще отидете в меню "Състояние".
7.2.2 Помощ (поз. 3)
Когато този символ е осветен, при натискане на бутона на
текущия екран ще се появи помощен текст.
Затварянето на помощния текст става с натискане на
7.2.3 Стрелки нагоре и надолу (поз. 4 и 5)
Придвижвайте се нагоре и надолу в списъци с [ ∨ ] и [ ∧ ].
Можете да изберете текст с [ok], когато е ограден.
Ако вече е маркиран и се натисне [ ∧ ], ще се маркира текстът
над него. Ако натиснете [ ∨ ], ще се маркира текстът на долния
ред.
Ако се натисне [ ∨ ], когато е избран последният ред в
списъка, ще се маркира първият ред.
Ако се натисне [ ∧ ], когато е избран първият ред в списъка,
ще се маркира последният ред.
7.2.4 Плюс и минус (поз. 6 и 7)
С помощта на [+] и [–] можете да увеличавате или намалявате
дадена стойност. Запаметете с [ok].
7.2.5 Назад (поз. 8)
Натиснете , за да се върнете с един екран назад в менюто.
Ако сте променили някоя стойност и натиснете
стойност няма да се запамети. Вижте също раздел
(поз. 10).
Ако натиснете [ok] преди да натиснете
бъде запаметена. Вижте също раздел
7.2.6 Начало (поз. 9)
Натиснете бутон , за да се върнете в меню "Състояние".
7.2.7 ОК (поз. 10)
Използвайте бутона за въвеждане.
Бутонът се използува и за да се започне процесът на
задаване на величина. Ако сте променили някоя стойност,
трябва да натиснете [ok], за да запаметите промяната.
7.2.8 Светлинни индикатори (поз. 11 и 12)
Контролният панел има зелен и червен светлинен индикатор.
Зеленият светлинен индикатор ще свети постоянно, докато
системата работи и ще мига, когато системата е спряна.
Червеният светлинен индикатор ще свети, ако има аларма
или предупреждение. Неизправността може да бъде
идентифицирана от списъка с алармите.
7.2.9 Яркост (pos. 13)
Може да променяте яркостта на дисплея с този бутон:
1. Натиснете .
2. Настройте яркостта с [+] и [–].
7.2.10 Фоново осветление
Ако в продължение на 15 минути не бъде натиснат бутон,
фоновото осветление на екрана ще загасне и ще се появи
първият екран в меню "Състояние".
Натиснете произволен бутон, за да активирате отново
фоновото осветление.
.
, новата
7.2.7 ОК
, новата стойност ще
7.2.7 ОК (поз. 10).
