8.5.4 Setpoint alternativi (2.1.3)

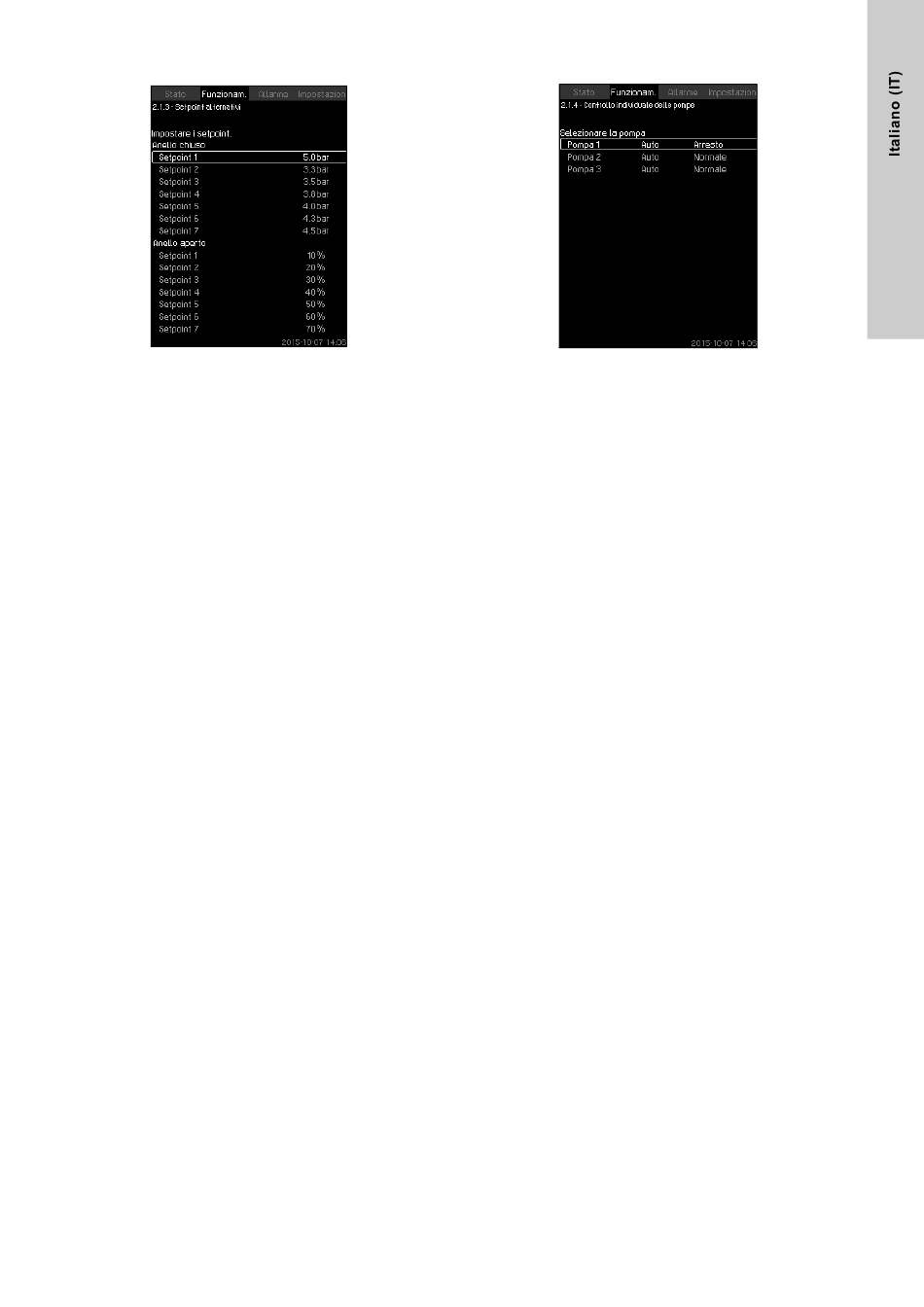

Fig. 27 Setpoint alternativi
Descrizione
Oltre al setpoint primario 1 (illustrato nella schermata 2 nel menu
"Funzionam."), è possibile impostare 6 setpoint alternativi per la
regolazione ad anello chiuso. È inoltre possibile impostare sette
setpoint per la regolazione ad anello aperto.
È possibile attivare uno dei setpoint alternativi mediante contatti
esterni. Vedere sezioni 8.7.3 Setpoint alternativi (4.1.2)
8.7.4 Setpoint alternativi 2 - 7 (4.1.2.1 -
Gamma di impostazioni
La gamma di impostazioni dei setpoint per la regolazione ad
anello chiuso dipende dalla gamma del sensore primario.
Vedere sezione 8.7.7 Sensore primario
Nella regolazione ad anello aperto, la gamma di impostazioni è
0-100 %.
Impostazione tramite pannello di controllo
• Funzionam. > Ulteriori impostazioni > Setpoint alternativi.
Impostare il setpoint.
Impostazioni di fabbrica
Il setpoint 1 per la regolazione ad anello chiuso è un valore adatto
all'impianto in questione.
I setpoint alternativi per la regolazione ad anello chiuso sono
3 bar.
Tutti i setpoint per la regolazione ad anello aperto sono il 70 %.
e
4.1.2.7).
(4.1.4).
8.5.5 Controllo individuale delle pompe (2.1.4)
Fig. 28 Controllo individuale delle pompe
Descrizione
È possibile passare dalla modalità di funzionamento automatico
ad una delle modalità di funzionamento manuale.
Auto
Le pompe sono controllate dal regolatore PI, che garantisce che il
sistema eroghi le prestazioni necessarie.
Manuale
La pompa non è controllata dal regolatore PI, ma impostata su
una delle seguenti modalità di funzionamento manuale:
• Max.
– La pompa funziona ad una velocità massima impostata.
(Questa modalità di funzionamento può essere selezionata
solo per pompe a velocità variabile.)
• Normale
– La pompa funziona ad una velocità impostata.
• Min.
– La pompa funziona ad una velocità minima impostata.
(Questa modalità di funzionamento può essere selezionata
solo per pompe a velocità variabile.)
• Arresto
– La pompa è stata forzata a fermarsi.
Le pompe in modalità di funzionamento manuale non rientrano
nella normale regolazione a cascata e della velocità delle pompe.
Le pompe manuali rappresentano un "elemento di disturbo" del
normale funzionamento dell'impianto.
Se una o più pompe sono in funzionamento manuale, il sistema
potrebbe non essere in grado di erogare le prestazioni impostate.
Sono disponibili due schermate per la funzione. Nella prima
schermata, viene selezionata la pompa da impostare e in quella
successiva viene selezionata la modalità di funzionamento.
Gamma di impostazioni
È possibile selezionare tutte le pompe.
Impostazione tramite pannello di controllo
Funzionam. > Ulteriori impostazioni > Controllo individuale delle
pompe.
