8.7.53 Sūkņi ārpus slodzes diap (4.4.7)

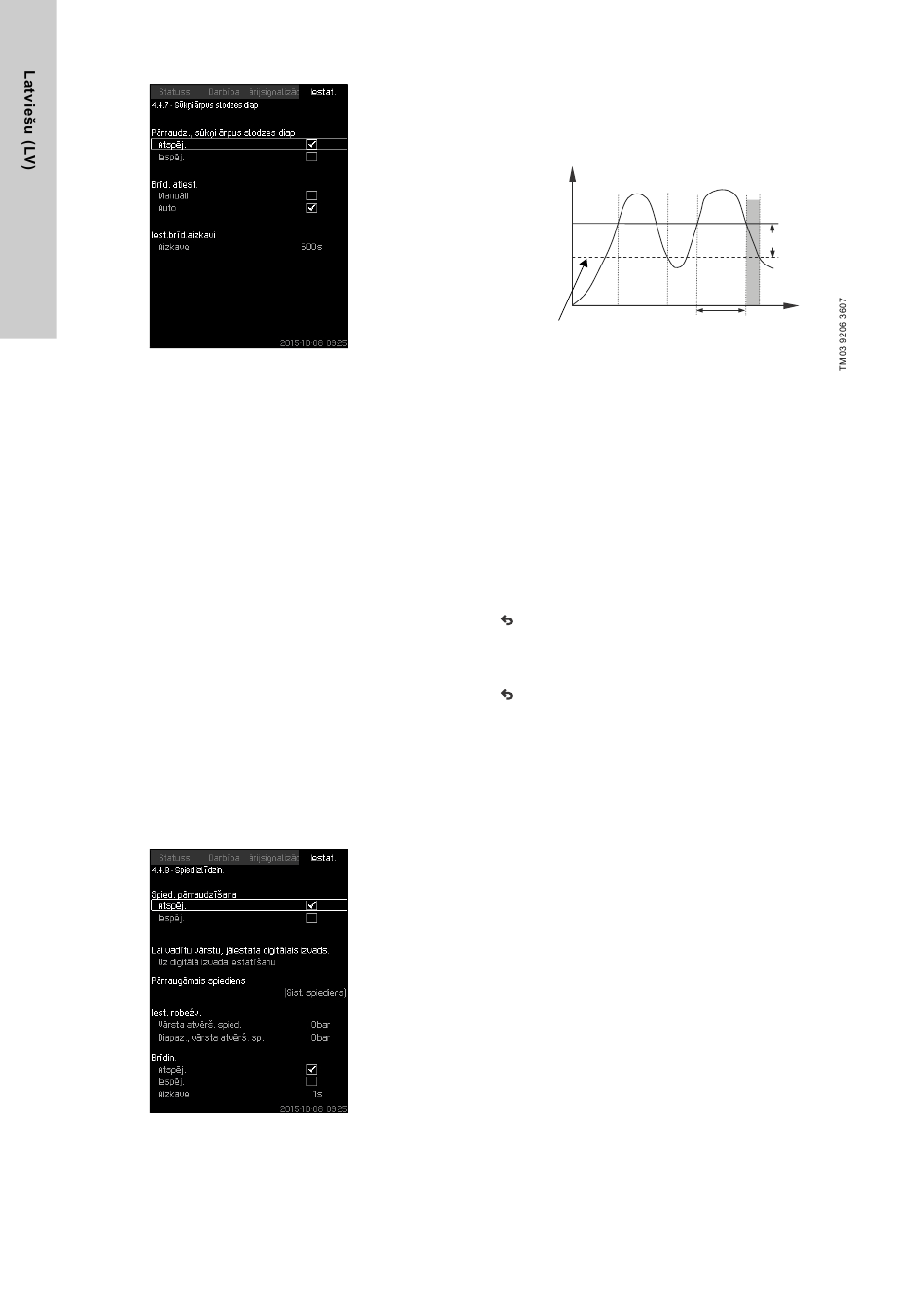

103. ilustr.Sūkņi ārpus slodzes diap
Apraksts
Funkcija dod brīdinājumu, ja sūkņu ražīguma punkts iziet ārpus
noteiktā diapazona. Piemēram, ja ieplūdes spiediens kļūst
zemāks par minimālo pieļaujamo vērtību, tādējādi atsevišķu tipu
sūkņiem radot kavitācijas risku.
Brīdinājums tiek dots ar iestatīto laika aizkavi. Ir iespējams
iestatīt, vai brīdinājuma atiestatīšanai jānotiek automātiski vai
manuāli tad, kad ražīguma punkts atgriežas noteiktajā ražīguma
diapazonā. Tāpat var iestatīt releja izvadu, kas aktivizējams, kad
tiek dots brīdinājums, un dezaktivējams, kad brīdinājums ir
atiestatīts.
Šai funkcijai nepieciešams, lai tiktu kontrolēts sūkņu izplūdes
spiediens un ieplūdes spiediens (vai nu mērīts, vai konfigurēts)
vai spiediena kritums un lai CU 352 rīcībā būtu derīgi sūkņu dati,
ko nodrošina vai nu GSC fails, vai manuāla ievade.
Sk. punktā 8.7.39 Sūkņa līknes dati (4.3.19)
dati).
Iestatīšanas diapazons
• Manuālas vai automātiskas atiestatīšanas iestatījums.
• Brīdinājuma aizkaves iestatījums.
Iestatīšana, izmantojot vadības pulti
• Iestat. > Pārraudz. f-cijas > Sūkņi ārpus slodzes diap >
Manuāli / Auto > Iest.brīd.aizkavi.
Izgatavotājuzņēmuma iestatījums
Funkcija ir aizliegta (Disabled).
8.7.54 Spied.izlīdzin. (4.4.8)
104. ilustr.Spied.izlīdzin.
Apraksts
Funkcijas mērķis ir samazināt spiedienu cauruļvadā, atverot
elektromagnētisko vārstu, ja ir pārsniegta iestatītā robežvērtība.
Ja spiediens netiek pazemināts norādītajā laikā,
elektromagnētiskais vārsts tiks aizvērts un var tikt dots
brīdinājums.
878
Vārsta atvērš.
Vārsta atvēršanas
spiediens mīnus
diapazons
105. ilustr.Spied.izlīdzin.
Iestatīšanas diapazons
• Digitālā izvada iestatījums.
• Kontrolējamā spiediena iestatījums.
• Vārsta atvēršanas spiediena iestatījums.
• Vārsta atvēršanas spiediena diapazona iestatījums.
• Brīdinājuma vai avārijsignalizācijas iestatījums.
Iestatīšana, izmantojot vadības pulti
• Iestat. > Pārraudz. f-cijas > Spied.izlīdzin. > Uz digitālā izvada
iestatīšanu.
1. Jāizvēlas digitālais izvads.
2. Jāizvēlas: Spied.izlīdzin..
3.
(sūkņa raksturlīknes
4. Jāizvēlas:
• Pārraugāmais spiediens
• Izplūdes spiediens, Sist. spiediens / Ārējais spiediens.
5.
6. Jāizvēlas un jāiestata:
• Vārsta atvērš. spied.
• Diapaz., vārsta atvērš. sp..
7. Jāizvēlas: Brīdin.> Atspēj. / Iespēj..
8. Jāiestata: Aizkave.
(Iestatāms tikai tad, ja brīdinājums ir atļauts.)
9. Jāizvēlas: Iespēj..
Izgatavotājuzņēmuma iestatījums
Funkcija ir aizliegta (Disabled).
1: Elektromagn. vārsts atveras.
2: Elektromagn. vārsts aizveras.
3: Elektromagn. vārsts atveras.
4: Tiek aktivizēts brīdinājums.
5: Elektromagn. vārsts aizveras,
P [bar]
un brīdinājums tiek atiestatīts.
1 2
spiediens
Brīdin.
aizkave
x 2.
.
3 4
5
Diapazons
Laiks [s]
