8.7.54 Biztonsági szelep funkció (4.4.8)

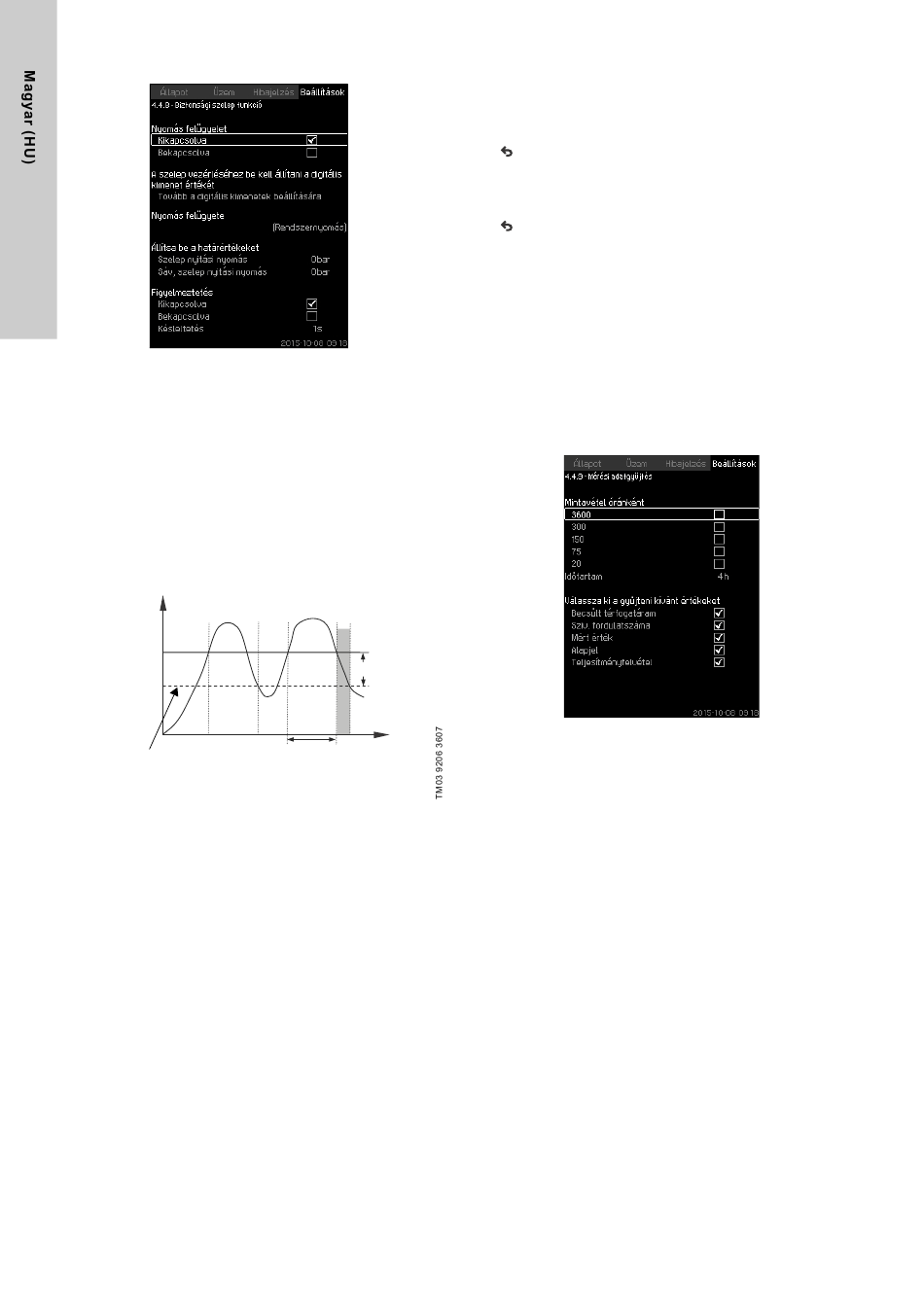

104. ábra Biztonsági szelep funkció
Leírás
Ennek a funkciónak a célja, hogy lecsökkentse a nyomást
a csővezetékben egy mágnesszelep nyitásával, ha az meghalad
egy beállított értéket.
Ha a nyomás nem csökken egy megadott időn belül,
a mágnesszelep lezár, és figyelmeztető jelzés kerül kiadásra.
1: Mágnesszelep nyit.
2: Mágnesszelep zár.
3: Mágnesszelep nyit.
4: Figyelmeztetés aktív.
5: Mágnesszelep zár,
P [bar]
figyelmeztetés nyugtázva.
1
Szelep nyitási
nyomás
Szelep nyitási nyomás
mínusz a Sáv
105. ábra Biztonsági szelep funkció
Beállítási tartomány
• Digitális kimenet beállítása.
• Felügyelt nyomás beállítása.
• Szelep nyitási nyomás beállítása.
• Szelep nyitási nyomáshoz tartozó sáv beállítása.
• Figyelmeztetés vagy hiba beállítása.
690
2 3 4
5
Sáv
Idő [sec]
Figyelmeztetés
késleltetés
Beállítás a kezelőpanelen
• Beállítások > Felügyeleti funkciók > Biztonsági szelep funkció
> Tovább a digitális kimenetek beállítására.
1. Válasszon digitális kimenetet.
2. Válassza ki: Biztonsági szelep funkció.
3. x 2.
4. Válassza ki:
• Nyomás felügyete
• Kimenő nyomás, Rendszernyomás / Külső nyomás.
5. .
6. Válassza ki és állítsa be:
• Szelep nyitási nyomás
• Sáv, szelep nyitási nyomás.
7. Válassza ki: Figyelmeztetés> Kikapcsolva / Bekapcsolva.
8. Állítsa be: Késleltetés.
(Csak akkor állítható be, ha a figyelmeztetés lett
engedélyezve.)
9. Válassza ki: Bekapcsolva.
Gyári beállítás
A funkció inaktív.
8.7.55 Mérési adatgyűjtés (4.4.9)
106. ábra Mérési adatgyűjtés
Leírás
Válassza ki a gyűjteni kívánt értékeket és az óránkénti
mintavételek számát. Az eredményül kapott időtartam
megjelenik. Amikor az időtartam lejár, a régi értékek törlődnek, és
az újak kerülnek a helyükre.
Gyűjtött értékek
• Becsült térfogatáram
(csak, ha nincs térfogatáram mérő telepítve)
• Sziv. fordulatszáma
• Mért érték
• Alapjel
• Teljesítményfelvétel
(MPC-E rendszerek)
• Hozzáfolyási nyomás
(ha szívó oldali távadó van telepítve).
Beállítási tartomány
Mintavétel óránként: 1-3600.
Beállítás a kezelőpanelen
• Beállítások > Felügyeleti funkciók > Mérési adatgyűjtés.
1. Állítsa be: Mintavétel óránként.
2. Válassza ki a gyűjteni kívánt értékeket.
