3
Παροχή [m /h]
100
75
50
25
5 50 70.7

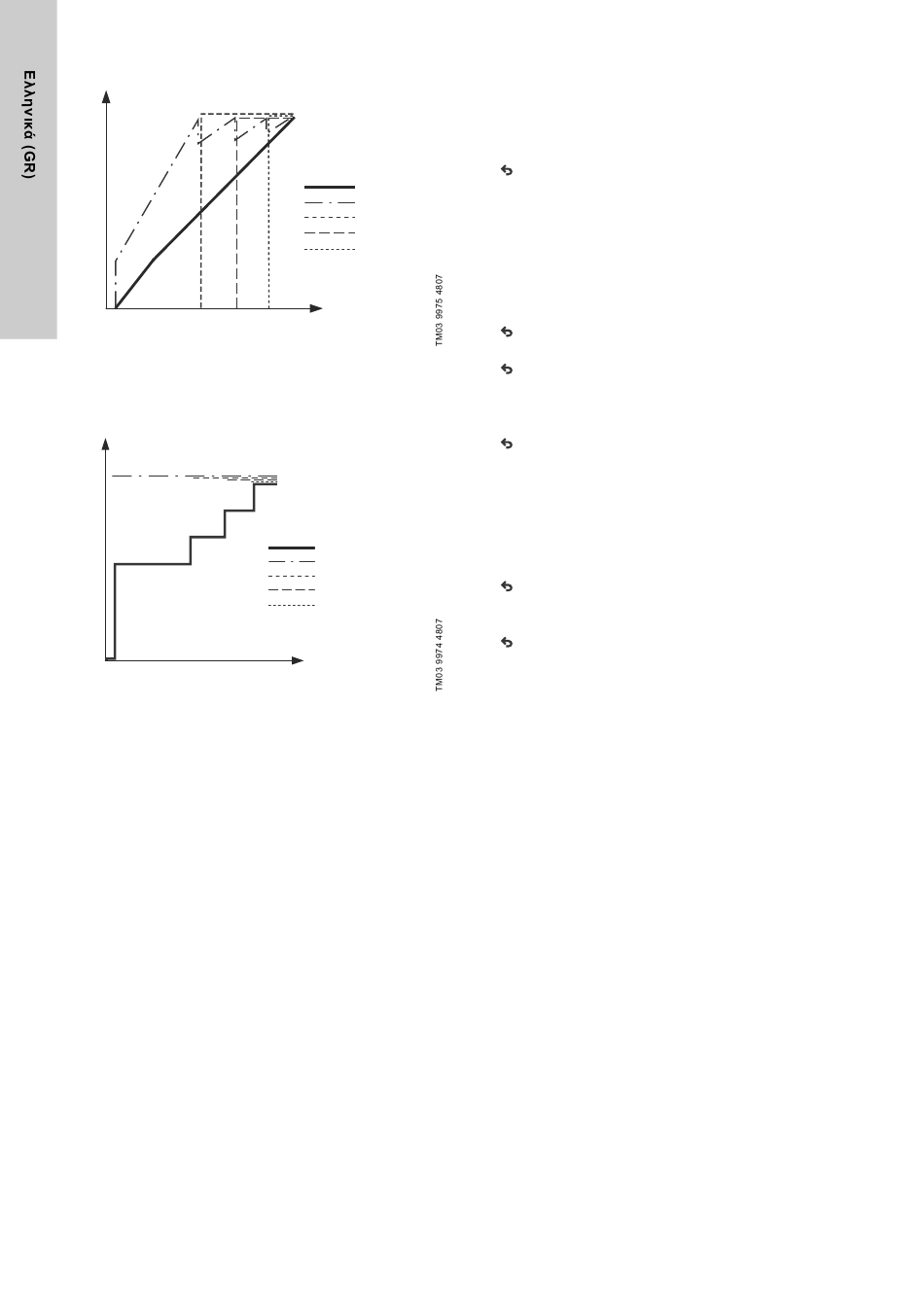

Σχ. 25 Καμπύλη ρύθμισης για σύστημα MPC-F σε ανοικτό
βρόγχο
3
Παροχή [m /h]
100
75
50
25
5 50 70.7 86.6
Σχ. 26 Καμπύλη ρύθμισης για σύστημα MPC-S σε ανοικτό
βρόγχο
Περιοχή ρύθμισης
Αυτές οι ρυθμίσεις πρέπει να πραγματοποιούνται σε σχέση με
ανοικτό βρόγχο:
• Ανοιχ.βρ.
• Ρύθμιση1, ανοιχτ. βρόγχ.
• Εξωτερική επίδραση σημείου ρύθμισης
• Κανονικό.
528
Παροχή
Αντλία 1
Αντλία 2
Αντλία 3
Αντλία 4
Είσοδος [%] από
εξωτερικό ελεγκτή
86.6 100
Παροχή
Αντλία 1
Αντλία 2
Αντλία 3
Αντλία 4
Είσοδος [%] από
εξωτερικό ελεγκτή
100
Ρύθμιση μέσω πίνακα χειρισμού
Για να ρυθμίσετε μία εξωτερική πηγή ελέγχου που θα ελέγχει το
σύστημα, ακολουθήστε την παρακάτω διαδικασία:
• Λειτουργία > Περαιτέρω ρυθμίσεις > Πρόγραμμα ελέγχου.
• Επιλέξτε: Ανοιχ.βρ..
• Επιλέξτε: ∆ιακοπή
1. x 2.
2. Ρυθμίστε στο 100 %: Ρύθμιση1, ανοιχτ. βρόγχ..
3. Ρυθμίσεις > Κύριος ελεγκτής > Εξωτερική επίδραση ρύθμισης
> Μετάβαση στη ρύθμιση αναλογικής εισόδου.
4. Επιλέξτε αναλογική είσοδο και περιοχή.
5. Επιλέξτε:
• Μετρούμενη τιμή εισόδου.
Εμφανίζεται η οθόνη 4.3.8.1.1.
• Επιλέξτε: Σήμα 0-100%.
6. .
7. Ορίστε την ελάχιστη και μέγιστη τιμή αισθητήρα.
8. x 2.
9. Επιλέξτε:
• Τιμή εισόδου που θα επηρεαστεί από
• Σήμα 0-100%.
10. .
11. Επιλέξτε: Ρυθμίστε τη λειτουργία επίδρασης.
(Βλέπε επίσης κεφάλαιο 8.7.6.)
12. Ορίστε τον αριθμό των σημείων.
13. Ορίστε: Τιμή εξωτερικής εισόδου. (Σημείο 1.)
14. Ρύθμιση ως ποσοστό: Μειώστε ρύθμιση στο. (Σημείο 1.)
15. Επαναλάβετε τα βήματα 13 και 14 για όλα τα επιλεγμένα
σημεία.
16. .
17. Ορίστε ως δευτερόλεπτα: Χρόνος φίλτρου.
18. Επιλέξτε: Ενεργοποιημένη.
19. x 2.
20. Επιλέξτε:
• Λειτουργία
• Κανονικό.
Το πιεστικό συγκρότημα μπορεί τώρα να ελέγχεται από έναν
εξωτερικό ελεγκτή.
Εργοστασιακή ρύθμιση
Έλεγχος κλειστού βρόγχου.
