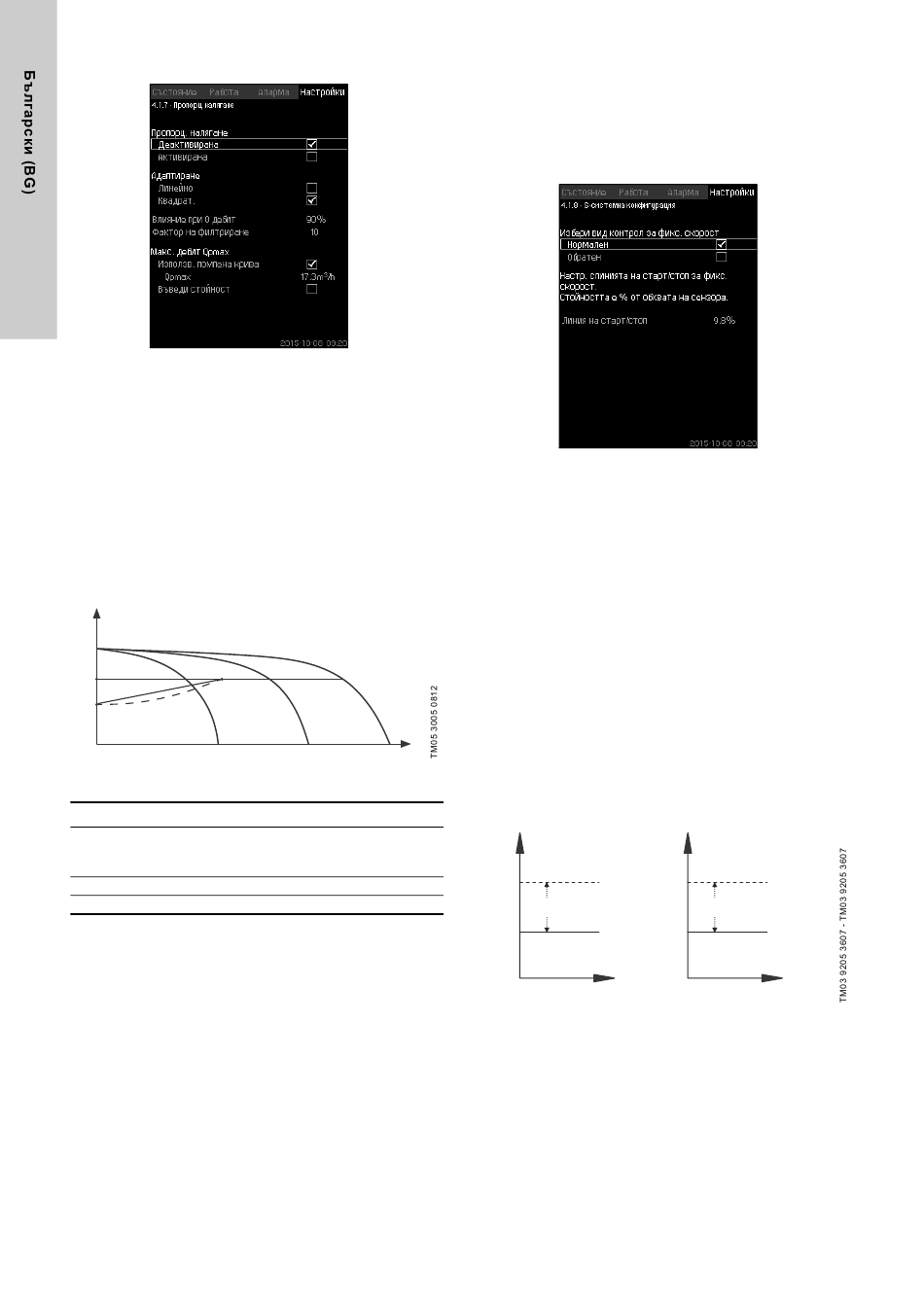

Grundfos Control MPC Montage- Und Betriebsanleitung Seite 98

8.7.9 Пропорционално налягане (4.1.7)
Фиг. 47 Пропорционално налягане
Описание
Функцията може да бъде активирана само в системи с
контрол на налягането, като автоматично адаптира
настройката към текущия дебит, за да компенсира
зависимите от дебита динамични загуби. Тъй като повечето
системи са проектирани със запас от дебит, очакваният
максимален дебит (Qpmax) може да бъде зададен ръчно.
В системи с помпи тип CR кривите на помпите могат да бъдат
използвани за пресмятане на максималния дебит при
избраната работна точка. Може да бъде зададен филтриращ
коефициент, за да се избегнат колебания.
Адаптацията може да бъде линейна или квадратична.
Вижте фиг. 47.
H
C B
A
Фиг. 48 Пропорционално налягане
Поз. Описание
Налягане при нулев дебит. Начална точка за
A управление по пропорционално налягане
(изменение при дебит 0 = x % от работната точка)
B Qpmax
C Работна точка
Функцията има следните цели:
• да компенсира загубите на налягане
• да намали консумацията на електроенергия
• да подобри комфорта на потребителя.
Диапазон на настройване
• Избор на режим на управление.
• Влияние при 0 дебит
• Изчислен дебит
• Фактор на филтриране.
Настройване чрез контролния панел
• Настройки > Основен контролер > Пропорционално
налягане.
1. Изберете: Активирана.
2. Изберете:
• Адаптиране
• Линейно / Квадрат..
3. Задайте: Влияние при 0 дебит.
98
4. Задайте: Фактор на филтриране.
5. Изберете: Използв. помпена крива / Въведи стойност.
6. Задайте "Qpmax", като изберете "Въведи стойност".
Фабрична настройка
Функцията е деактивирана.
8.7.10 S-системна конфигурация (4.1.8)
Фиг. 49 S-системна конфигурация
Описание
Функцията дава възможност за обръщане на управлението на
работни помпи без управление на скоростта (MPC-S). Т.е.
задаване на пуск и стоп на помпите в зависимост от текущата
стойност.
За де се използва тази функция, трябва да бъде зададена
бленда (линия) на пуск/стоп. Вижте фиг. 50.
Нормален
Помпата спира, когато текущата стойност е станала по-
висока от H + блендата за пуск/стоп. И обратно, помпата се
нас
включва, когато текущата стойност е станала по-ниска от
H . Вижте фиг. 50.
нас
Обратен
Помпа стартира, когато текущата стойност е станала по-
висока от H + блендата за пуск/стоп. И обратно, помпа се
нас
спира, когато текущата стойност е станала по-ниска от H
Q
Вижте фиг. 50.
Нормален
H [m]
П-та спира
Линия на старт/стоп
H
настр
П-та тръгва
Време [sec]
Фиг. 50 Режими на нормално и обърнато управление
Диапазон на настройване
• Избор на конфигурация
(нормално или обърнато управление).
• Линия на старт/стоп.
Настройване чрез контролния панел
• Настройки > Основен контролер > S-системна
конфигурация.
1. Изберете: Нормален / Обратен.
2. Задайте: Линия на старт/стоп.
Фабрична настройка
Нормален.
Обратен
H [m]
П-та тръгва
Линия на старт/стоп
H
настр
П-та спира
Време [sec]
.
