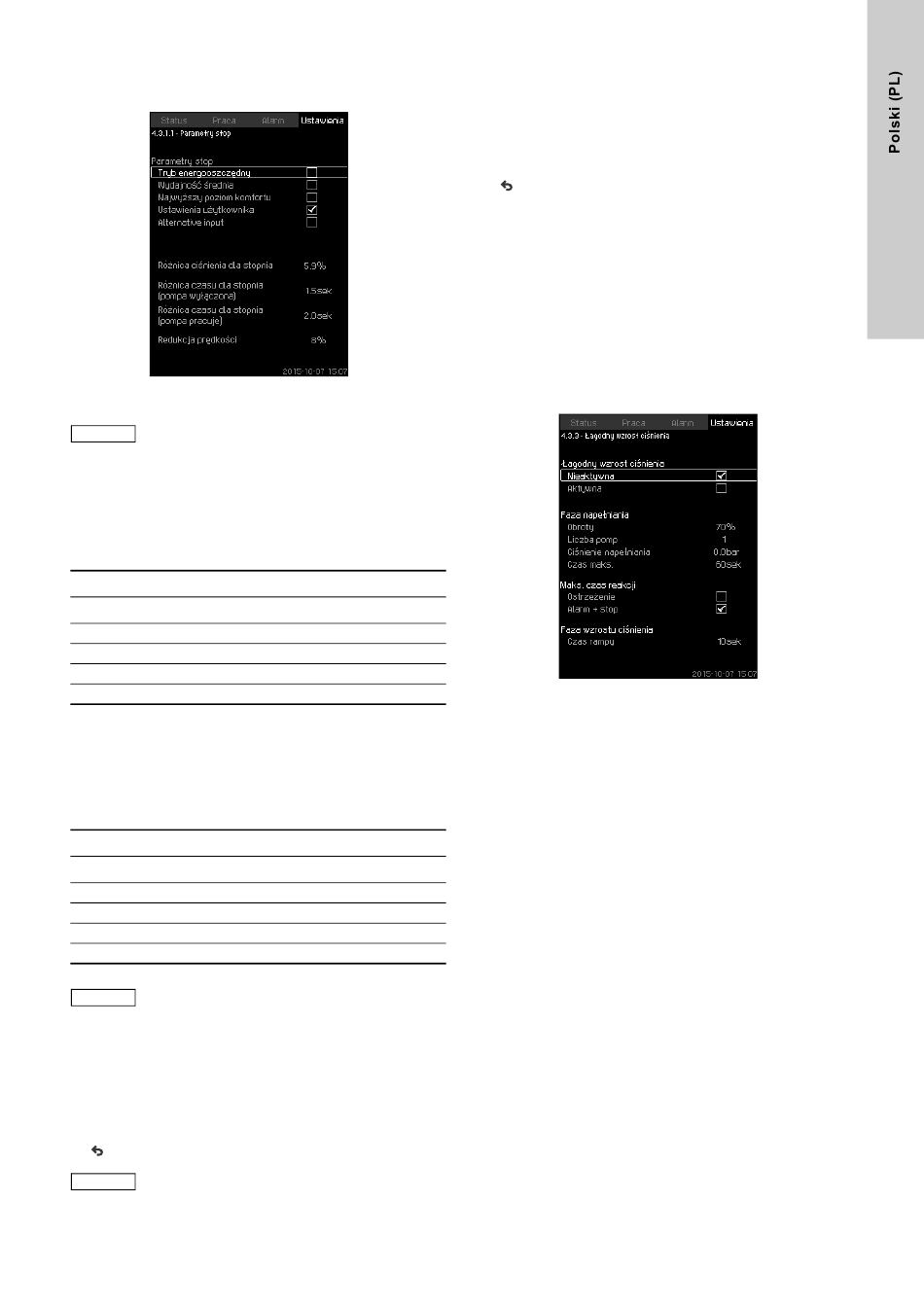

3. Wybrać jeden z parametrów stop. Jeśli wybrane zostanie
"Ustawienia użytkownika", należy ustawić parametry
pokazane na rys. 68. Patrz poniższe przykłady.
Rys. 68 Ustawienia użytkownika
Przyjęte zasady: Zmniejszenie prędkości =
RADA
2 x delta ciśnienia dla stopnia.
Przykład 1: Zwiększenie ograniczenia stop,
Qmin (wysokie ograniczenie przepływu)
• Zwiększyć różnicę ciśnienia o stopień.
• Zmniejszyć różnicę czasu o stopień (pompa wyłączona).
• Zmniejszyć różnicę czasu o stopień (pompa pracuje).
• Zwiększyć zmniejszenie prędkości.
Przykład zwiększenia ograniczenia wył
Parametr
Różnica ciśnienia dla stopnia
Różnica czasu dla stopnia (pompa wyłączona)
Różnica czasu dla stopnia (pompa pracuje)
Redukcja prędkości
Przykład 2: Zmniejszone ograniczenie wył,
Qmin (niskie ograniczenie przepływu)
• - Zmniejszyć różnicę ciśnienia o stopień.
• - Zwiększyć różnicę czasu dla stopnia (pompa wyłączona).
• - Zwiększyć różnicę czasu dla stopnia (pompa pracuje).
• Zmniejszyć zmniejszenie prędkości.
Przykład zmniejszenia ograniczenia przepływu
Parametr
Różnica ciśnienia dla stopnia
Różnica czasu dla stopnia (pompa wyłączona)
Różnica czasu dla stopnia (pompa pracuje)
Redukcja prędkości
Ograniczenie wył. zależy od wielkości zbiornika
RADA
ciśnieniowego.
Zestaw z łącznikiem przepływu:
Należy wykonać następujące dodatkowe ustawienia:
1. Wybrać: Przejdź do ustawień wejścia cyfrowego.
Pojawi się obraz Wejścia cyfrowe (4.3.7).
2. Należy wybrać wejście cyfrowe, gdzie podłączony jest łącznik
przepływu.
3. Wybrać: Łącznik przepływu.
4. .
RADA Otwarty styk wskazuje mały przepływ.
Zestaw z przepływomierzem:
Należy wykonać następujące dodatkowe ustawienia:
1. Wybrać: Przejdź do ustawień wejścia analogowego.
Pojawi się obraz Wejścia analogowe (4.3.8).
2. Należy wybrać wejście analogowe, gdzie podłączony jest
przepływomierz.
3. Wybrać: Wydajność.
4. x 2.
5. Ustawić: Ograniczenie Stop.
(ustawienie fabryczne)
Funkcja jest włączona w zastosowaniach podnoszenia ciśnienia
z ustawieniami z tabeli.
Zakres zał./wył.:
Przepływ minimalny:
Rozkład pow. war. zadanej:
Funkcja jest niedostępna dla wszystkich innych zastosowań.
8.7.24 Łagodny wzrost ciśnienia (4.3.3)
Wartość
6 %
1,5 sekundy
2,0 sekundy
Rys. 69 Łagodny wzrost ciśnienia
10 %
Opis
Funkcja ta jest przeważnie wykorzystywana w zastosowaniach
podnoszenia ciśnienia i zapewnia łagodne uruchomienie systemu
w przypadku np. pustych rurociągów.
Rozruch odbywa się w 2 fazach. Patrz rys. 70.
1. Faza napełniania
Rurociąg jest powoli wypełniany wodą. Jeżeli łącznik
ciśnieniowy w systemie zadziała, potwierdzając obecnośc
wody w rurociągach, faza druga się zaczyna.
Wartość
2. Faza wzrostu ciśnienia
Ciśnienie w systemie wzrasta do momentu osiągnięcia
3 %
wartości zadanej. Wytworzenie ciśnienia odbywa się w
15,0 sekund
okresie czasu rampy. Jeżeli wartość zadana nie zostanie
25,0 sekund
osiągnięta w określonym czasie, ostrzeżenie lub alarm się
wyświetli na panelu i pompy zostaną zatrzymane w tym
6 %
samym czasie.
25 %
30 % nominalnej wydajności
pompy
50 %
