8.5.3 Režim řízení (2.1.2)

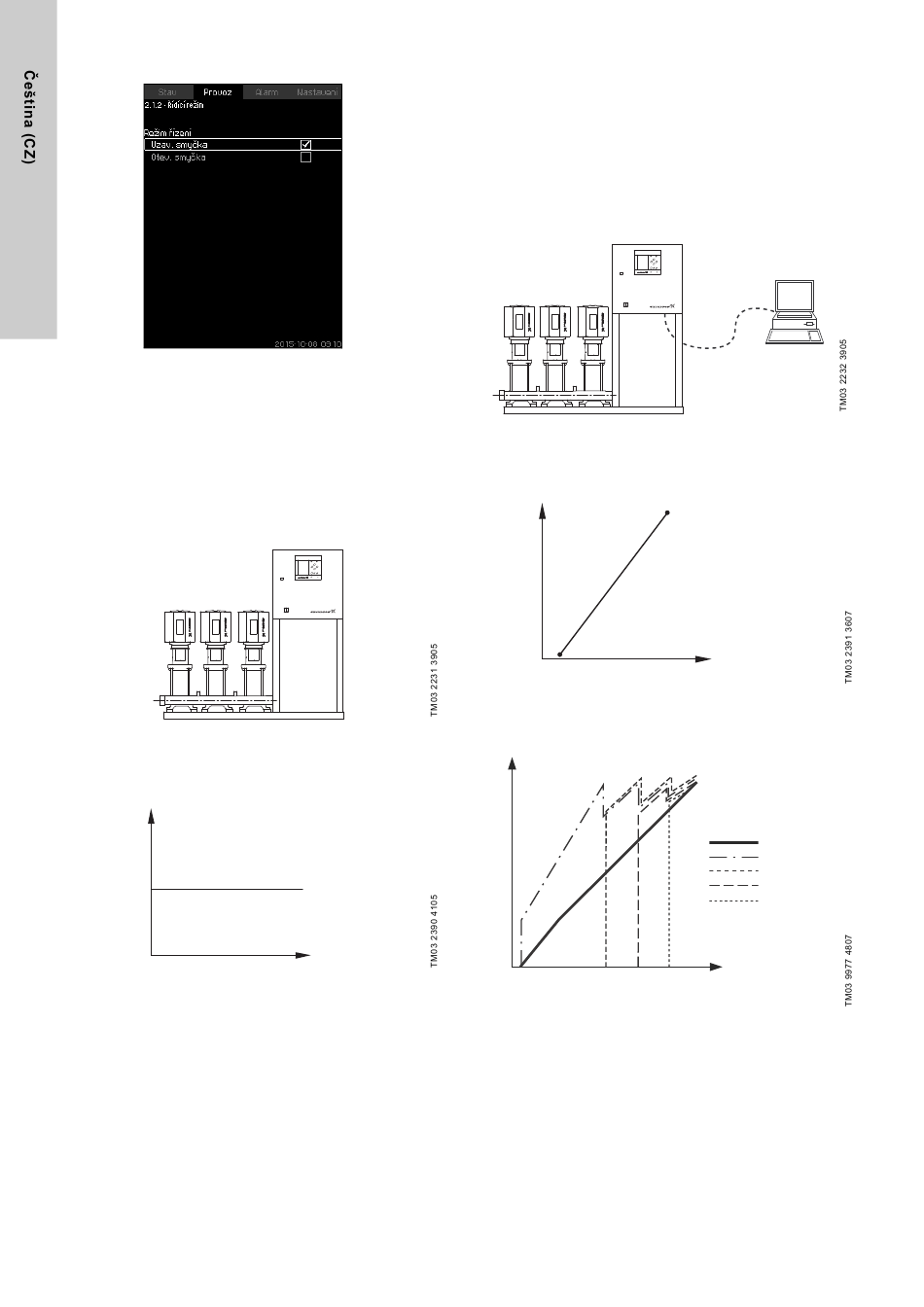

Obr. 19 Režim řízení
Popis
Použít lze dva režimy řízení, jmenovitě s uzavřenou a otevřenou
smyčkou.
Uzav. smyčka
Typickým řídícím režimem je uzavřená smyčka, kde zabudovaný
PI regulátor zabezpečuje, že systém dosahuje a udržuje
zvolenou požadovanou hodnotu. Výkon je založen na nastavené
požadované hodnotě pro uzavřenou smyčku.
Viz obrázky 20 a 21.
Obr. 20 Systém pro zvyšování tlaku řízený zabudovaným PI
regulátorem (uzavřená smyčka)
P [bar]
Požad.
hodnota
Obr. 21 Řídící křivka s uzavřenou smyčkou
Nastavení pomocí ovládacího panelu
• Provoz > Další nastavení > Režim řízení > Uzav. smyčka.
Nastavte požadovanou hodnotu. Viz části
148
Otevřená smyčka
V řízení s otevřenou smyčkou běží čerpadla na stálé otáčky.
Otáčky čerpadla jsou vypočítány z výkonu nastaveného
uživatelem (0-100 %). Výkon čerpadla v procentech je úměrný
průtoku.
Režim řízení s otevřenou smyčkou se obvykle používá, když je
stanice řízena externím regulátorem, který řídí výkon pomocí
externího signálu. Externím regulátorem by mohl být například
building management system (systém řízení budov) připojený k
MPC. V takových případech je MPC jako ovládací člen.
Viz obrázky
Čas [s]
8.5.4 a 8.5.1.
22 a 23.
Obr. 22 Systém pro zvyšování tlaku s externí řídící jednotkou
(otevřená smyčka)
3
Jmenovitý průtok [m /h]
0
5
Obr. 23 Řídící křivka s otevřenou smyčkou
3
Jmenovitý průtok [m /h]
100
75
50
25
5 50 70.7 86.6
Obr. 24 Křivka řízení pro MPC-E v režimu s otevřenou
smyčkou
Vstup [%] z
externího regulátoru
Jmenovitý
průtok
Čerpadlo 1
Čerpadlo 2
Čerpadlo 3
Čerpadlo 4
Vstup [%] z
externího
100
regulátoru
