6. Telepítés
Telepítés előtt ellenőrizze, hogy ezt a berendezést rendelte-e,
illetve hogy a berendezés szállítás közben nem sérült.
6.1 Gépészeti telepítés
Az MPC-t jól szellőző helyiségbe kell telepíteni a vezérlőszekrény
kielégítő hűtése érdekében.
A szivattyúkat a mellékelt üzemeltetési utasításnak megfelelően
telepítse.
Az MPC csak beltéri telepítésre alkalmas, közvetlen
Vigyázat
napfsugárzásnak nem szabad kitenni.
6.2 Elektromos telepítés
Figyelmeztetés
Az elektromos bekötést csak szakember végezheti, a
helyi előírásoknak és a kapcsolási rajznak
megfelelően.
• A rendszer elektromos bekötésének összhangban kell lennie
az IP54 védettséggel.
• Győződjön meg róla, hogy a rendszer alkalmas
a rendelkezésre álló hálózati megtáplálásról.
• Ellenőrizze, hogy a kábel keresztmetszete megfelel-e
a bekötési rajzon megadottnak.
6.3 Beüzemelés
1. Kapcsolja be a tápfeszültséget.
2. Várjon az első megjelenő képernyőre.
3. A CU 352 első bekapcsolásakor egy üzembehelyezési
varázsló segítségével végezhetjük el az alapbeállításokat.
4. Kövesse az egyes képernyőkön szereplő utasításokat.
5. Az üzembehelyezési varázsló lefutása után ellenőrizze, hogy
minden szivattyú "Auto"-ra van-e állítva az "Állapot" menüben.
6. Menjen az "Üzem" menübe.
7. Válassza ki a "Normal" üzemmódot, majd nyomjon [ok]-t.
8. A rendszer üzemkész.
A Grundfos szolgáltatja a CR(I)(E) szivattyúk
hidraulikai adatait, amelyek GSC fájlok formájában
direktben feltölthetők a CU 352-re. Az elektromos
adatokat kézzel kell bevinni.
Megjegyz.
Minden egyéb szivattyútípus elektromos és
hidraulikai adatait kézzel kell bevinni.
Lásd 8.7.39 Szivattyú jelleggörbe (4.3.19)
7. Kezelőpanel
A vezérlőszekrény előlapján elhelyezett kezelőpanelt egy kijelző,
néhány gomb és két jelzőlámpa alkotja. A kezelőpanel lehetővé
teszi a manuális beállítást, valamint a rendszer üzemi
paramétereinek felügyeletét.
1

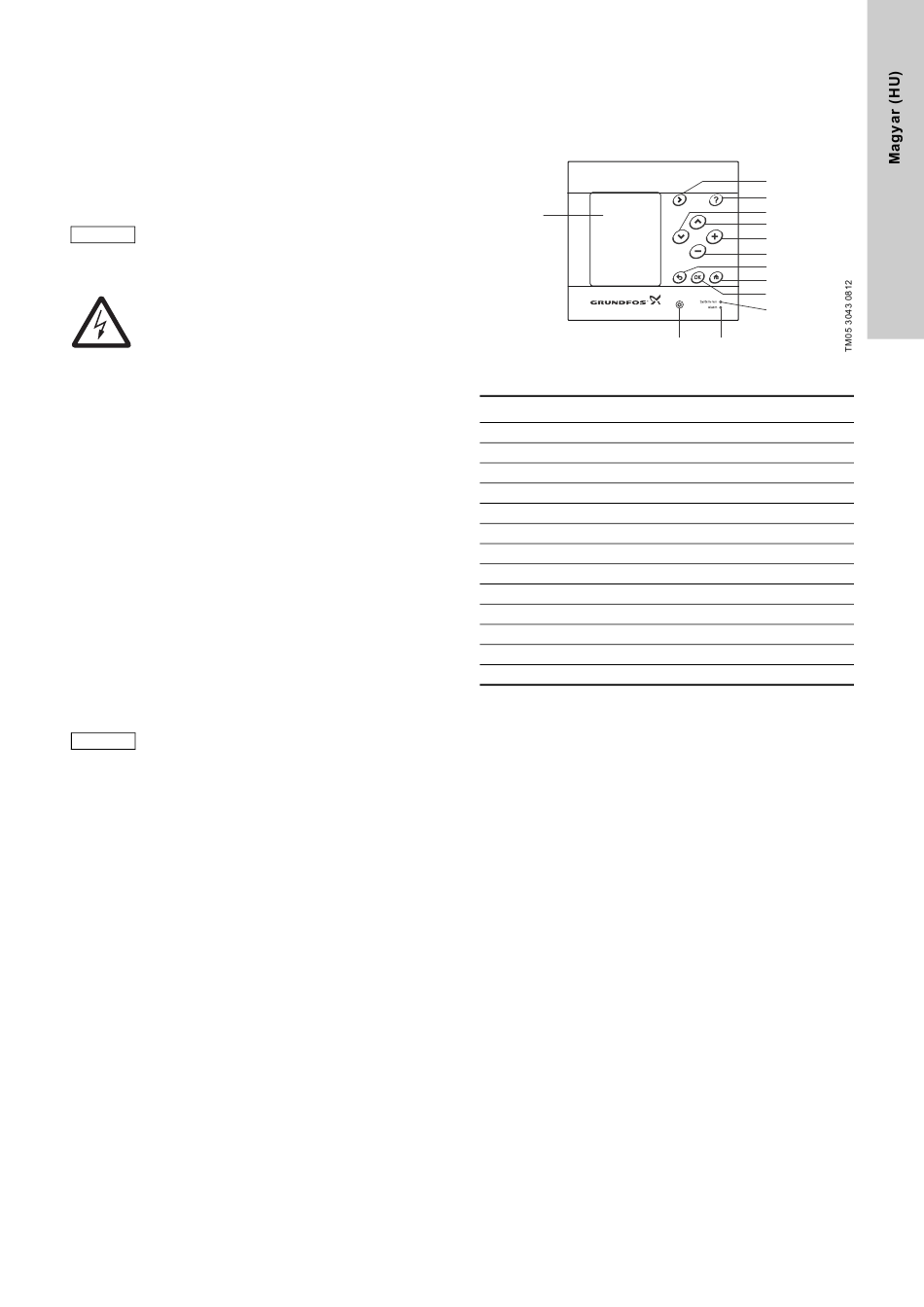

4. ábra Kezelőpanel
Poz. Megnevezés
1 Képernyő
2 Nyíl jobbra
3 Súgó
4 Fel
5 Le
6 Plusz
7 Mínusz
8 Vissza
9 Home
10 Ok
11 Üzem jelzőlámpa (zöld)
12 Hiba jelzőlámpa (piros)
13 Fényerő
fejezet.
CU 352
13 12
2
3
5
4
6
7
8
9
10
11
