7.1 Wyświetlacz
D

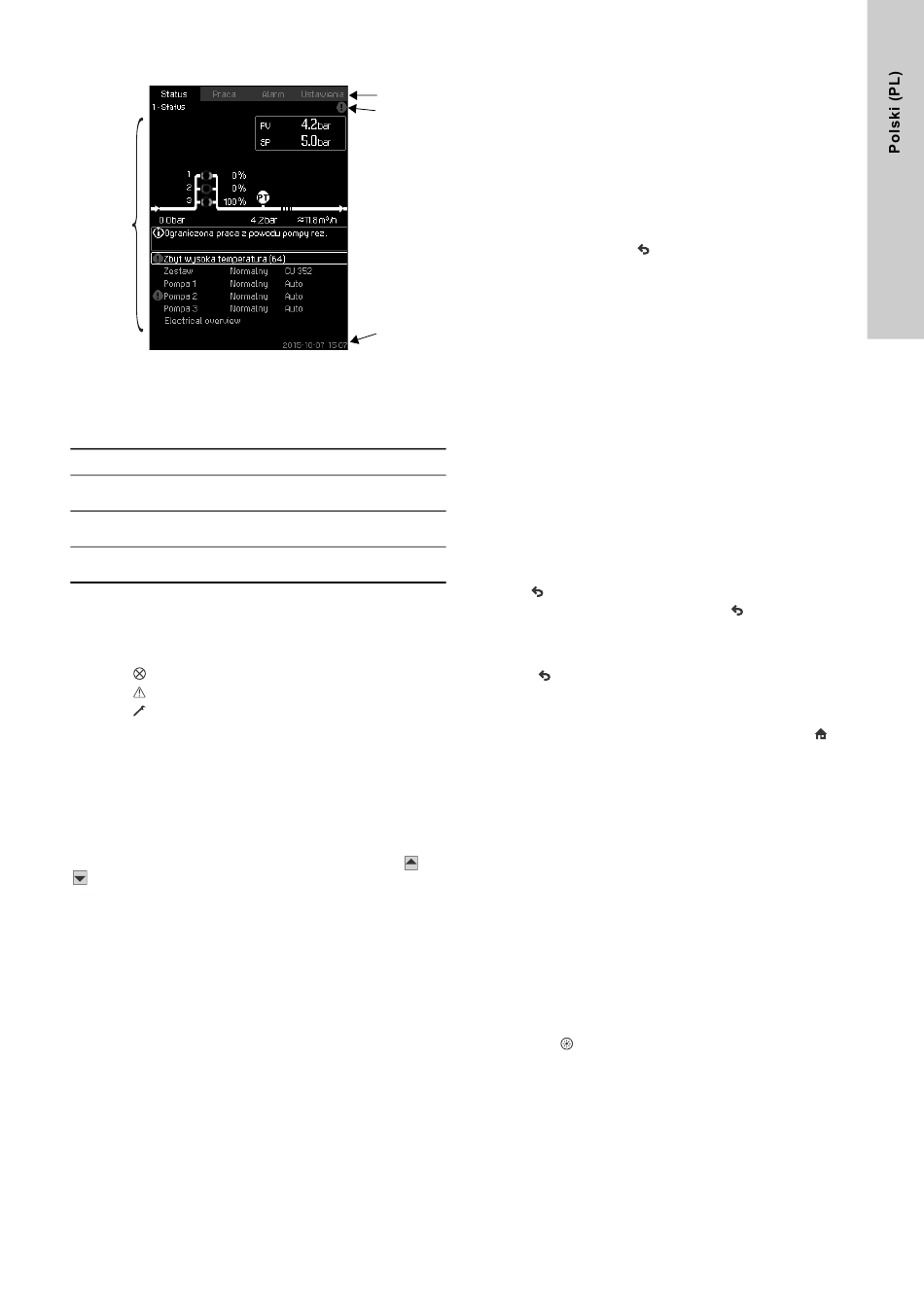

Rys. 5 Układ wyświetlacza
7.1.1 Wiersz menu
Pasek menu (A) pokazano na rys. 5.
Pasek menu udostępnia cztery główne menu:
Status Wskazywanie statusu systemu
Zmiana parametrów pracy, takich jak wartość
Praca
zadana
Dziennik alarmów związanych z rejestracją
Alarm
zakłóceń
Zmiana ustawień
Ustawienia
(możliwość zablokowania hasłem)
7.1.2 Wiersz górny
Wiersz górny (B) jest pokazany na rys. 5. Wiersz górny pokazuje:
• numer i nazwę obrazu (po lewej stronie)
• wybrane menu (po lewej stronie)
• symbol w przypadku alarmu (po prawej stronie)
• symbol w przypadku ostrzeżenia (po prawej stronie)
• symbol w przypadku wyboru języka serwisowego (po
prawej stronie).
7.1.3 Wyświetlacz graficzny
Wyświetlacz graficzny (D) może pokazywać status, sygnalizację
lub inne elementy, w zależności od lokalizacji w strukturze menu.
Prezentacja może przedstawiać całą instalację (system) lub jej
część, jak również różne nastawienia.
7.1.4 Pasek przewijania
Jeżeli lista elementów nie mieści się na ekranie, symbole
pojawią się na pasku przewijania po prawej stronie.
Przesuń w górę i w dól listę symboli.
7.1.5 Wiersz dolny
W wierszu dolnym (C) wyświetlane są data i czas.
7.2 Przyciski i diody sygnalizacyjne
Przyciski (poz. 2 do 10, rys. 4) na CU 352 są aktywne jeżeli są
A
podświetlone.
B
7.2.1 Strzałka w prawo (poz. 2)
Aby przejść do kolejnego menu w strukturze menu, należy
nacisnąć [>]. Po naciśnięciu [>], kiedy podświetlone jest menu
"Ustawienia", przechodzi się do menu "Status".
7.2.2 Pomoc (poz. 3)
Kiedy ten symbol jest podświetlony, po jego naciśnięciu pojawi
się tekst pomocy dotyczący bieżącego obrazu.
Zamknięcie tekstu pomocy
7.2.3 W górę i w dół (poz. 4 i 5)
Aby poruszać się po listach w górę i w dół, należy naciskać
przyciski [ ∨ ] i [ ∧ ].
Tekst można wybrać przyciskiem [ok], kiedy znajduje się on
C
w ramce.
Jeśli tekst jest zaznaczony, naciśnięcie przycisku [ ∧ ] powoduje
zaznaczenie tekstu powyżej. Naciśnięcie przycisku zaznacza [ ∨ ]
tekst poniżej.
Naciśnięcie przycisku [ ∨ ] jeżeli zaznaczony jest ostatni wiersz
na liście spowoduje przejście do pierwszego wiersza.
Naciśnięcie przycisku [ ∧ ] w pierwszym wierszu na liście,
spowoduje zaznaczenie ostatniego wiersza.
7.2.4 Plus i minus (poz. 6 i 7)
W celu zwiększania i zmniejszania wartości należy użyć
przycisków [+] i [-]. Po naciśnięciu przycisku [ok] wartość jest
aktywowana.
7.2.5 Wstecz (poz. 8)
Aby cofnąć się o jeden obraz menu do tyłu, należy nacisnąć
przycisk .
Jeśli wartość została zmieniona, a przycisk
nowa wartość nie zostanie zachowana.
Patrz również punkt
Jeśli przycisk [ok] zostanie naciśnięty przed wciśnięciem
przycisku , nowa wartość zostanie zachowana.
Patrz również punkt
7.2.6 Home (poz. 9)
Aby powrócić do menu "Status", należy nacisnąć przycisk
7.2.7 Ok (poz. 10)
Do zatwierdzania, należy używać przycisku.
Przycisku używa się również, w czasie ustawiania danej wartości.
Jeśli wartość ma zostać zmieniona, należy wcisnąć przysisk [ok]
w celu zachowania tej zmiany.
7.2.8 Diody sygnalizacyjne (poz. 11 i 12)
i
Na panelu sterowania znajduje się zielona i czerwona dioda
sygnalizacyjna.
Podczas pracy zestawu zielona dioda sygnalizacyjna świeci się
natomiast jeśli zestaw został wyłączony zielona dioda
sygnalizacyjna będzie migać.
Czerwona dioda sygnalizacyjna świeci się w przypadku alarmu
lub ostrzeżenia. Informacje na temat zakłócenia, patrz lista
alarmów.
7.2.9 Kontrast (poz. 13).
Kontrast wyświetlacza można zmienić za pomocą przycisku:
1. Nacisnąć
2. Wyregulować kontrast przy pomocy [+] i [-].
7.2.10 Podświetlenie
Jeśli przez 15 minut nie zostanie użyty żaden przycisk,
podświetlenie panelu przygaśnie i pojawi się pierwszy obraz
w menu "Status".
Nacisnąć dowolny przycisk aby reaktywować podświetlenie.
.
został naciśnięty,
7.2.7 Ok (poz. 10).
7.2.7 Ok (poz. 10).
.
.
