8.7.29 Analóg bemenetek (4.3.8.1 től 4.3.8.7)

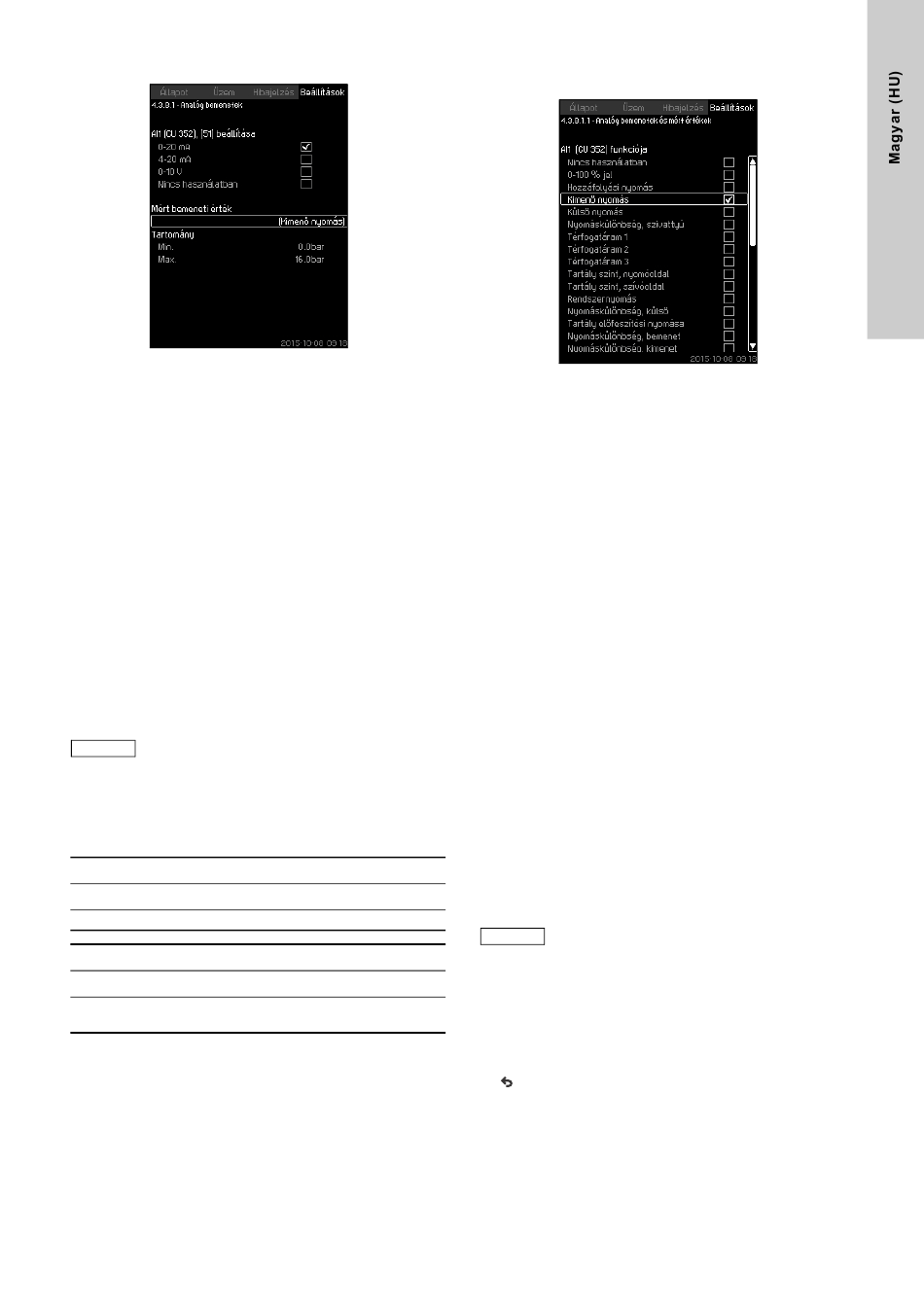

75. ábra Analóg bemenetek
Leírás
Az analóg bemenetek állíthatók be. Minden képernyő három
részből áll:
• A bemeneti jel beállítása, például 4-20 mA
• A mért bemeneti érték, például kimenő nyomás
• Az érzékelő/távadó mérési tartománya, például 0-16 bar.
Beállítási tartomány
Minden képernyőn a következő paraméterek állíthatók be:
• Nincs használatban
• A bemeneti jel tartománya, 0-20 mA, 4-20 mA, 0-10 V
• Mért bemeneti érték
• Érzékelési tartomány.
Beállítás a kezelőpanelen
• Beállítások > Másodlagos funkciók > Stop funkció > Analóg
bemenetek.
Ha egy analóg bemenet ki van kapcsolva, akkor csak
a képernyő felső része, vagyis az analóg bemenet
beállítása jelenik meg.
Ha a bemenet be van kapcsolva, akkor a középső
rész, a "Mért bemeneti érték" láthatóvá válik.
Megjegyz.
Lehetővé teszi egy funkció hozzárendelését az
analóg bemenethez egy másik képernyőn.
Ha hozzárendel egy funkciót egy analóg
bemenethez, akkor a CU 352 visszatér az analóg
bemeneteket beállító képernyőjére.
Gyári beállítás
Nyomásfokozás
Analóg bemenet Funkció
AI1 (CU 352) [51] Kimenő nyomás
Fűtés és hűtés
Analóg bemenet Funkció
Ezek az üzembehelyezési segédben
AI1 (CU 352) [51]
választhatók
8.7.30 Analóg bemenetek és mért értékek
(4.3.8.1.1 - 4.3.8.7.1)
76. ábra Analóg bemenetek és mért értékek
Leírás
Funkció rendelhető az egyes analóg bemenetekhez.
Beállítási tartomány
Minden analóg bemenethez egy funkció választható ki.
További információ a 9. Mérési paraméterek
• Nincs használatban
• 0-100 % jel
• Hozzáfolyási nyomás
• Kimenő nyomás
• Külső nyomás
• Nyomáskülönbség, szivattyú
• Térfogatáram 1 - 3
• Tartály szint, nyomóoldal
• Tartály szint, szívóoldal
• Rendszernyomás
• Nyomáskülönbség, külső
• Tartály előfeszítési nyomása
• Nyomáskülönbség, bemenet
• Nyomáskülönbség, kimenet
• Visszatérő hőmérséklet, külső
• Előremenő hőmérséklet
• Visszatérő hőmérséklet
• Hőmérséklet különbség
• Környezeti hőmérséklet
• Teljesítmény, 1. szivattyú - 6
• Teljesítmény, frekvenciaváltó.
Beállítás a kezelőpanelen
Ha a rendszerben egynél több térfogatáram mérés
Megjegyz. van, akkor a kijelzett érték a meghatározott
térfogatáramok összege lesz.
• Beállítások > Másodlagos funkciók > Stop funkció > Analóg
bemenetek.
1. Válasszon analóg bemenetet.
2. Válassza ki: Mért bemeneti érték.
A 4.3.8.1.1 képernyő megjelenik.
3. Válassza ki a bemenetet.
4. .
5. Állítsa be a minimum és a maximum érzékelési értéket.
fejezetben.
