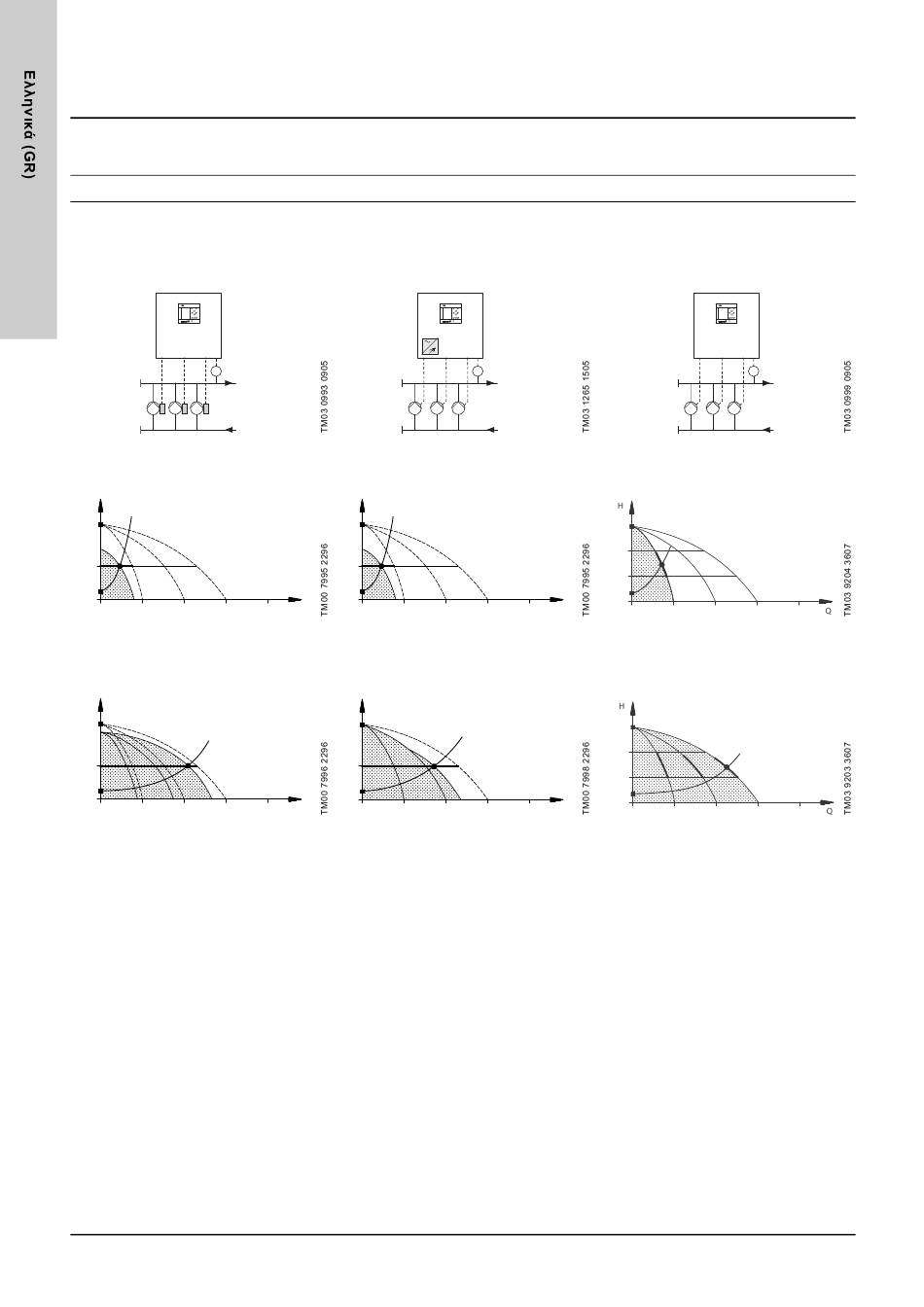

5. Ανασκόπηση των τύπων ελέγχου
Τα παρακάτω παραδείγματα βασίζονται σε πιεστικά
συγκροτήματα.
Συστήματα με αντλίες ελεγχόμενης
ταχύτητας
Control MPC-E/-EC
E: Control MPC με τρεις Ε-αντλίες.
EC: Control MPC με τρεις αντλίες,
η κάθε μία συνδεδεμένη σε ένα
μετατροπέα συχνότητας Grundfos CUE.
PT
Μία Ε-αντλία σε λειτουργία.
H
H
set
Τρεις Ε-αντλίες σε λειτουργία.
H
H
set
• Ο Control MPC-E/EC διατηρεί μία
σταθερή πίεση μέσω της συνεχούς
ρύθμισης της ταχύτητας των αντλιών.
• Η απόδοση του συστήματος
προσαρμόζεται στη ζήτηση εκκινώντας/
διακόπτοντας τον απαιτούμενο αριθμό
των αντλιών και μέσω του παράλληλου
ελέγχου των αντλιών που βρίσκονται σε
λειτουργία.
• Η εναλλαγή των αντλιών είναι αυτόματη
και εξαρτάται από το φορτίο, τις ώρες
λειτουργίας και τις βλάβες.
• Όλες οι αντλίες που βρίσκονται σε
λειτουργία, θα λειτουργούν με ίση
ταχύτητα.
• Ο αριθμός των αντλιών σε λειτουργία
εξαρτάται επίσης από την κατανάλωση
ενέργειας των αντλιών. Εάν χρειάζεται
μόνο μία αντλία, τότε δύο αντλίες θα
λειτουργούν με χαμηλότερη ταχύτητα εάν
αυτό έχει ως αποτέλεσμα τη μικρότερη
κατανάλωση ενέργειας. Αυτό απαιτεί τη
μέτρηση της διαφορικής πίεσης της
αντλίας καθώς και ότι τα στοιχεία
καμπύλης της αντλίας θα είναι διαθέσιμα
για τον πίνακα ελέγχου.
514
Συστήματα με αντλίες που
συνδέονται σε ένα μετατροπέα
συχνότητας CUE
Control MPC-F
Control MPC με τρεις αντλίες
συνδεδεμένες σε ένα μετατροπέα
συχνότητας Grundfos CUE.
Η λειτουργία ελεγχόμενης ταχύτητας
εναλλάσσεται μεταξύ των αντλιών.
Μία αντλία συνδεδεμένη σε ένα
μετατροπέα συχνότητας Grundfos CUE
σε λειτουργία.
H
H
set
Q
Μία αντλία συνδεδεμένη σε ένα
μετατροπέα συχνότητας Grundfos CUE
και δύο αντλίες απευθείας συνδεδεμένες
στο δίκτυο σε λειτουργία.
H
H
set
Q
• Ο Control MPC-F διατηρεί μία σταθερή
πίεση μέσω της συνεχούς ρύθμισης της
ταχύτητας της αντλίας που είναι
συνδεδεμένη στο μετατροπέα συχνότητας
Grundfos CUE. Η λειτουργία ελεγχόμενης
ταχύτητας εναλλάσσεται μεταξύ των
αντλιών.
• Μία αντλία συνδεδεμένη σε ένα
μετατροπέα συχνότητας Grundfos CUE
εκκινείται πάντα πρώτη. Εάν η πίεση δεν
μπορεί να διατηρηθεί από την αντλία, τότε
θα εκκινηθούν μία ή δύο αντλίες
απευθείας συνδεδεμένες στο δίκτυο.
• Η εναλλαγή των αντλιών είναι αυτόματη
και εξαρτάται από το φορτίο, τις ώρες
λειτουργίας και τις βλάβες.
Συστήματα με αντλίες απευθείας
συνδεδεμένες στο δίκτυο
Control MPC με τρεις αντλίες απευθείας
συνδεδεμένες στο δίκτυο.
PT
Μία αντλία απευθείας συνδεδεμένη στο
δίκτυο που βρίσκεται σε λειτουργία.
H
stop
H
set
Q
Τρεις αντλίες απευθείας συνδεδεμένες
στο δίκτυο που βρίσκονται σε λειτουργία.
H
stop
H
set
Q
• Ο Control MPC-S διατηρεί μια σχεδόν
σταθερή πίεση μέσω της εκκίνησης/
διακοπής του απαιτούμενου αριθμού των
αντλιών.
• Η περιοχή λειτουργίας των αντλιών
βρίσκεται μεταξύ H
(πίεση διακοπής).
• Η εναλλαγή των αντλιών είναι αυτόματη
και εξαρτάται από το φορτίο, τις ώρες
λειτουργίας και τις βλάβες.
Control MPC-S
PT
και H
set stop
