8.7.5 Εξωτερική επίδραση ρύθμισης (4.1.3)

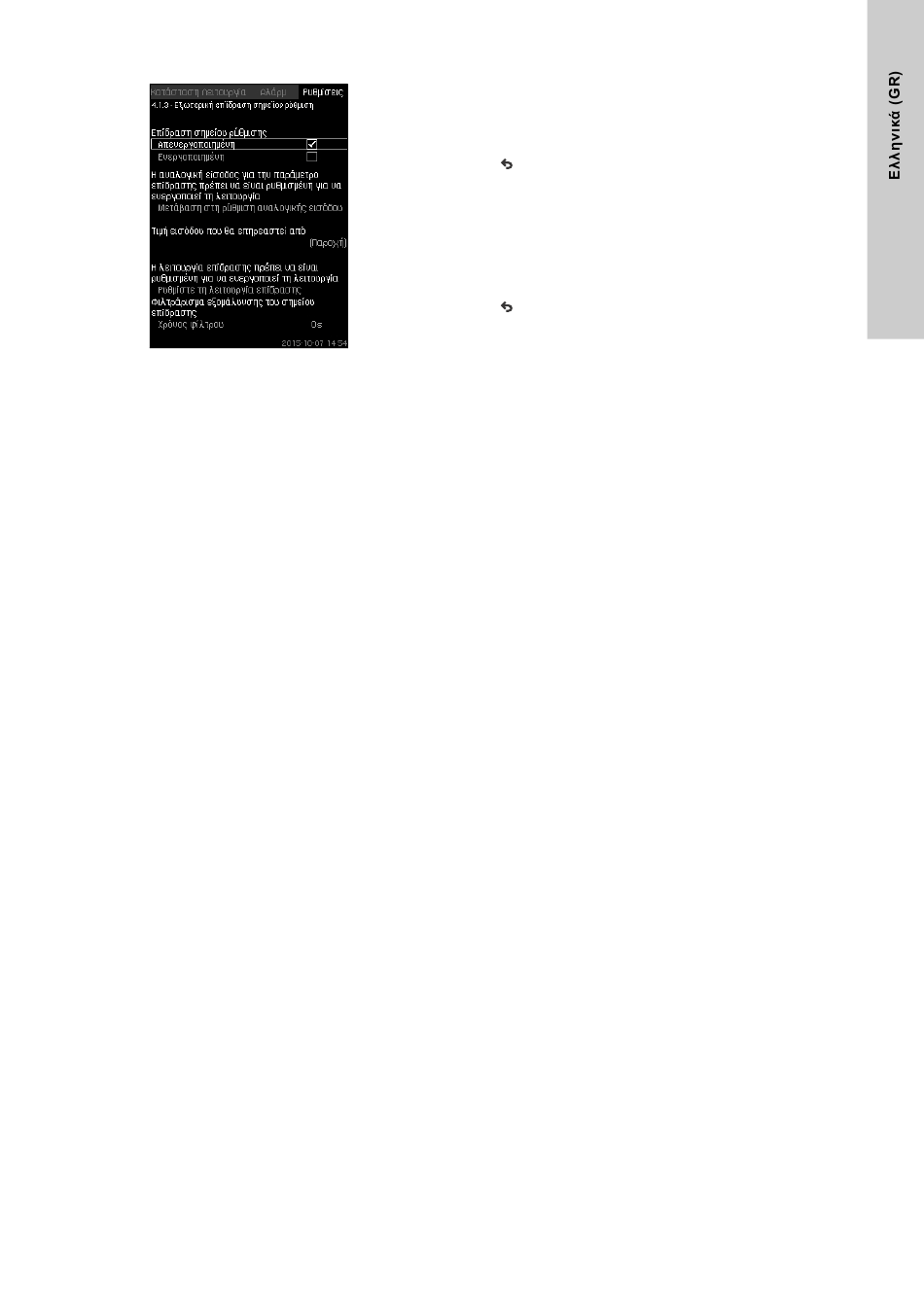

Σχ. 41 Εξωτερική επίδραση ρύθμισης
Περιγραφή
Αυτή η λειτουργία καθιστά δυνατή την προσαρμογή του σημείου
ρύθμισης αφήνοντας τις παραμέτρους μέτρησης να επηρεάσουν
το σημείο ρύθμισης. Συνήθως ένα αναλογικό σήμα από ένα
αισθητήριο παροχής ή θερμοκρασίας ή ένα παρεμφερές
αισθητήριο. Το κεφάλαιο 9. Παράμετροι μέτρησης
ανασκόπηση τύπων αισθητηρίων και πιθανών θέσεων.
Ως παράδειγμα, το σημείο ρύθμισης μπορεί να προσαρμοστεί σε
παραμέτρους που μπορούν να επηρεάσουν την πίεση
κατάθλιψης ή τη θερμοκρασία του συστήματος. Οι παράμετροι
που επηρεάζουν την απόδοση του συστήματος εκφράζονται ως
ποσοστιαία αναλογία από 0 ως 100%. Μπορούν μόνο να
μειώσουν το σημείο ρύθμισης καθώς η επίδραση ως ποσοστιαία
αναλογία διαιρούμενη δια του 100 πολλαπλασιάζεται με το σημείο
ρύθμισης:
Πραγματικό επιθυμητό σημείο ρύθμισης (SP) =
επιθυμητό σημείο ρύθμισης x επίδραση (1) επίδραση (2) x ...
Οι τιμές επίδρασης μπορούν να οριστούν ξεχωριστά.
Ένα φίλτρο περιορισμένης διέλευσης εξασφαλίζει την
ομαλοποίηση της μετρούμενης τιμής που επηρεάζει το σημείο
ρύθμισης. Αυτό καταλήγει σε σταθερές αλλαγές σημείου
ρύθμισης.
Περιοχή ρύθμισης
• Σήμα 0-100%
• Πίεση εισόδου
• Πίεση κατάθλιψης
• Εξωτερική πίεση
• ∆ιαφορική πίεση, εξωτερική
• ∆ιαφορική πίεση, αντλία
• Παροχή
• Στάθμη δοχείου, κατάθλιψη
• Στάθμη δοχείου, αναρρόφηση
• Θερμ. επιστροφής, εξωτερ.
• Θερμ.προσαγωγής
• Θερμ.επιστροφής
• ∆ιαφορική θερμοκρασία
• Θερμ.περιβάλλοντος
• ∆ιαφορική θερμοκρασία.
Ρύθμιση μέσω πίνακα χειρισμού
• Ρυθμίσεις > Κύριος ελεγκτής > Εξωτερική επίδραση ρύθμισης
> Τιμή εισόδου που θα επηρεαστεί από.
Εμφανίζεται ένας κατάλογος με τις διαθέσιμες παραμέτρους.
1. Επιλέξτε την παράμετρο που πρόκειται να επηρεάσει το
σημείο ρύθμισης.
2. .
3. Ρυθμίστε τη λειτουργία επίδρασης.
(Βλέπε κεφάλαιο 8.7.6).
4. Ορίστε τον αριθμό των σημείων.
5. Ορίστε: Τιμή εξωτερικής εισόδου. (Σημείο 1.)
6. Ρύθμιση ως ποσοστό: Μειώστε ρύθμιση στο. (Σημείο 1.)
7. Επαναλάβετε τα βήματα 4 ως 6 για όλες τις παραμέτρους που
θέλετε.
8. .
9. Ορίστε ως δευτερόλεπτα: Χρόνος φίλτρου.
10. Επιλέξτε: Ενεργοποιημένη.
Εργοστασιακή ρύθμιση
Η λειτουργία είναι απενεργοποιημένη.
παρουσιάζει μία
