3. Vælg en af stopparametrene. Hvis du vælger "Brugertilpas-
sede indstillinger", skal du indstille parametrene der er vist i
fig. 68. Se eksempler nedenfor.

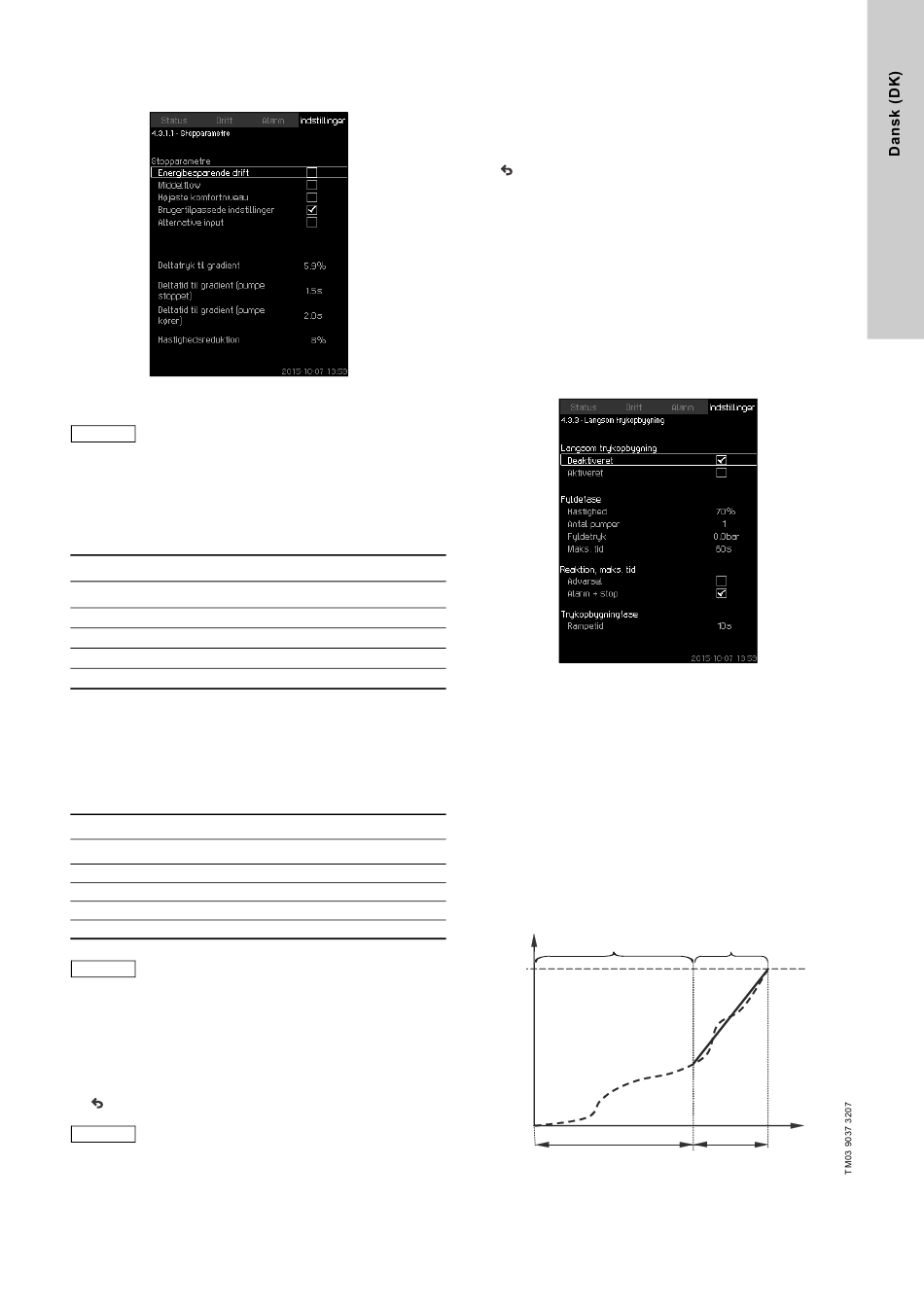

Fig. 68 Brugertilpassede indstillinger
Tommelfingerregel: Hastighedsreduktion = 2 x delta-
Bemærk
tryk til gradient.
Eksempel 1: Øgning af stopgrænsen, Qmin (høj flowgrænse)
• Øg deltatrykket til gradient.
• Reducér deltatiden til gradient (pumpe stoppet).
• Reducér deltatiden til gradient (pumpe kører).
• Øg hastighedsreduktionen.
Eksempel på øget stopgrænse
Parameter
Deltatryk til gradient
Deltatid til gradient (pumpe stoppet)
Deltatid til gradient (pumpe kører)
Hastighedsreduktion
Eksempel 2: Reducering af stopgrænsen, Qmin
(lav flowgrænse)
• Reducér deltatrykket til gradient.
• Øg deltatiden til gradient (pumpe stoppet).
• Øg deltatiden til gradient (pumpe kører).
• Reducér hastighedsreduktionen.
Eksempel på reduceret stopgrænse
Parameter
Deltatryk til gradient
Deltatid til gradient (pumpe stoppet)
Deltatid til gradient (pumpe kører)
Hastighedsreduktion
Stopgrænsen afhænger af beholderstørrelsen.
Bemærk
Anlæg med flowkontakt
Foretag disse yderligere indstillinger:
1. Vælg: Gå til indstilling af digital indgang.
Billede Digitale indgange (4.3.7) vises.
2. Vælg den digitale indgang som flowkontakten er tilsluttet.
3. Vælg: Flowkontakt.
4. .
Bemærk En åben kontakt indikerer lavt flow.
Anlæg med flowmåler
Foretag disse yderligere indstillinger:
1. Vælg: Gå til indstilling af analog indgang.
Billede Analoge indgange (4.3.8) vises.
2. Vælg den analoge indgang som flowkontakten er tilsluttet.
3. Vælg: Flow.
4. x 2.
5. Indstil: Stopgrænse.
Fabriksindstilling
Funktionen er aktiveret ved trykforøgning med indstillingerne i
tabellen.
Start/stop-bånd:
Min. flow
Fordeling over sætpunkt:
Funktionen er deaktiveret i alle anvendelser.
8.7.24 Langsom trykopbygning (4.3.3)
Værdi
6 %
1,5 sekunder
2,0 sekunder
Fig. 69 Langsom trykopbygning
10 %
Beskrivelse
Denne funktion bruges typisk ved trykforøgning og sikrer en glat
opstart af anlæg med fx tomme rør.
Opstarten foregår i to faser. Se fig. 70.
1. Fyldefase
Rørsystemet fyldes langsomt med vand. Når anlæggets tryk-
sensor registrerer at rørsystemet er fyldt, starter fase to.
2. Trykopbygningfase.
Anlægstrykket øges indtil sætpunktet er nået. Trykopbygnin-
Værdi
gen foregår med en rampetid. Hvis ikke sætpunktet nås inden
3 % for en given tid, kan der gives en advarsel eller en alarm sam-
tidig med at pumperne evt. stoppes.
15,0 sekunder
25,0 sekunder
H [m]
6 %
Fig. 70 Fylde- og trykopbygningsfase
25 %
30 % af en pumpes nominelle
flow
50 %
1. Fyldefase 2. Trykopbygningfase
Fyldetid Rampetid
Tid [sek.]
