8.7.54 Освобожд. на налягането (4.4.8)

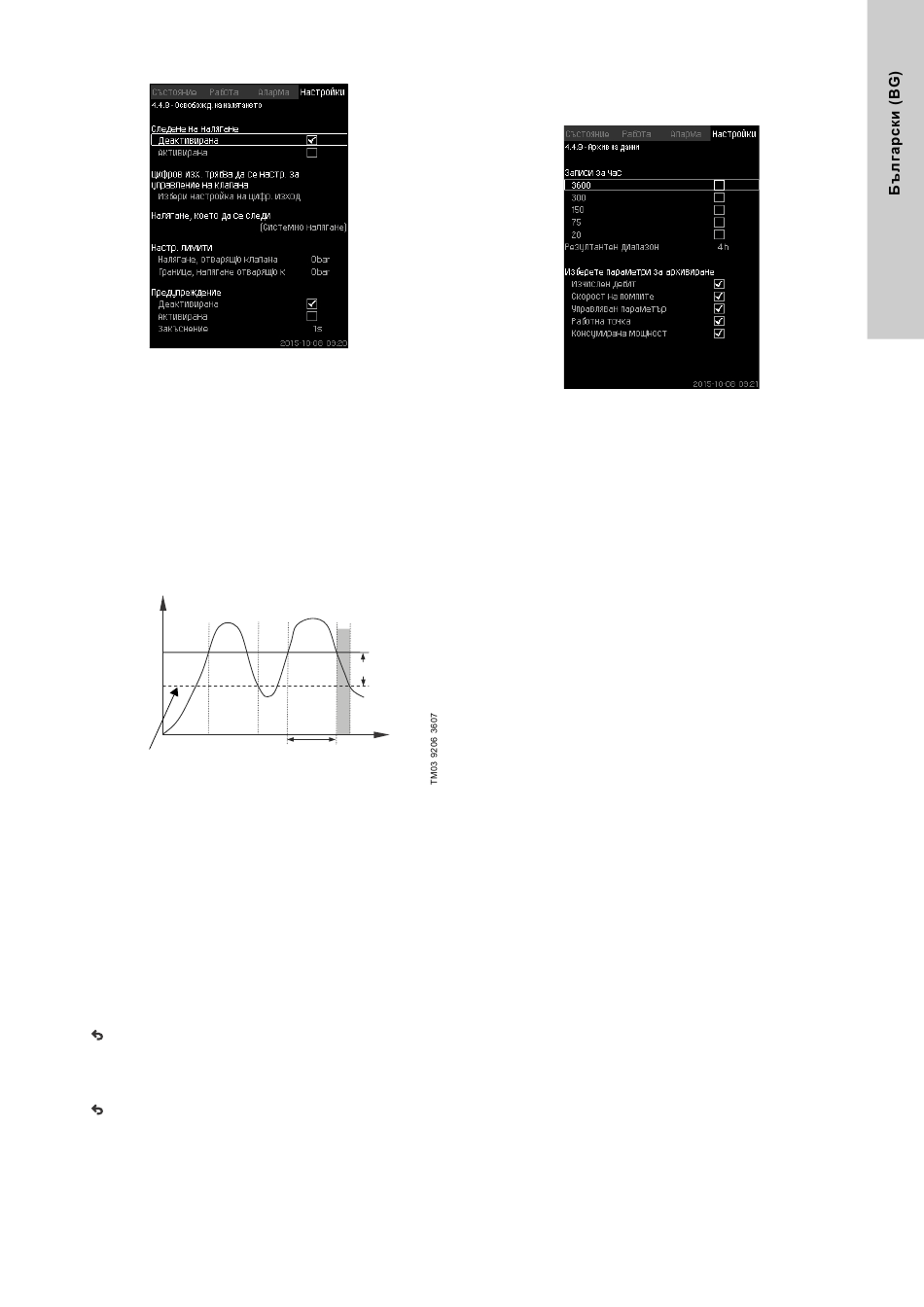

Фиг. 104 Освобожд. на налягането
Описание
Целта на тази функция е да намали налягането в тръбите,
ако то е надвишило зададеното му ограничение, като отвори
соленоиден клапан. Ако налягането не се намали в рамките
на зададеното време, соленоидният клапан ще бъде
затворен и е възможно извеждането на предупреждение.
1: Соленоидният клапан се отваря.
2: Соленоидният клапан се затваря.
3: Соленоидният клапан се отваря.
4: Активира се предупреждение.
5: Соленоидния клапан се затваря и
предупреждението се нулира.
P [bar]
1
Налягане,
отварящо
клапана
Налягане, отварящо
клапана, мунис бленда
Фиг. 105 Освобожд. на налягането
Диапазон на настройване
• Задаване на цифров изход.
• Задаване стойност на налягането за наблюдение.
• Задаване на стойност на налягането, отварящо клапана.
• Задаване на бленда за налягането, отварящо клапана.
• Задаване на предупреждение или аларма.
Настройване чрез контролния панел
• Настройки > Контролни функции > Освобожд. на
налягането > Избери настройка на цифр. изход.
1. Изберете цифров изход.
2. Изберете: Освобожд. на налягането.
3. x 2.
4. Изберете:
• Налягане, което да се следи
• Изходно налягане, Системно налягане / Външно налягане.
5. .
6. Изберете и задайте:
• Налягане, отварящо клапана
• Граница, налягане отварящо клапана.
7. Изберете: Предупреждение> Деактивирана / Активирана.
8. Задайте: Закъснение.
(Задава се само при активирано предупреждение.)
9. Изберете: Активирана.
2 3 4
5
Бленда
Време [sec]
Времезакъсн.
за предупр-ние
Фабрична настройка
Функцията е деактивирана.
8.7.55 Архив на данни (4.4.9)
Фиг. 106 Архив на данни
Описание
Изберете величините, които ще се регистрират и колко пъти
да се проверяват за един час. Ще бъде показан така
полученият времеви график. При изтичане на времевия
график старите регистрирани данни ще бъдат изтрити и
вместо тях ще бъдат записани новите.
Величини за регистриране
• Изчислен дебит
(само ако не е инсталиран разходомер)
• Скорост на помпите
• Управляван параметър
• Работна точка
• Консумирана мощност
(MPC-E системи)
• Входно налягане
(ако е инсталиран сензор за входното налягане).
Диапазон на настройване
Записи за час: 1-3600.
Настройване чрез контролния панел
• Настройки > Контролни функции > Архив на данни.
1. Задайте: Записи за час.
2. Изберете величините, които да се регистрират.
