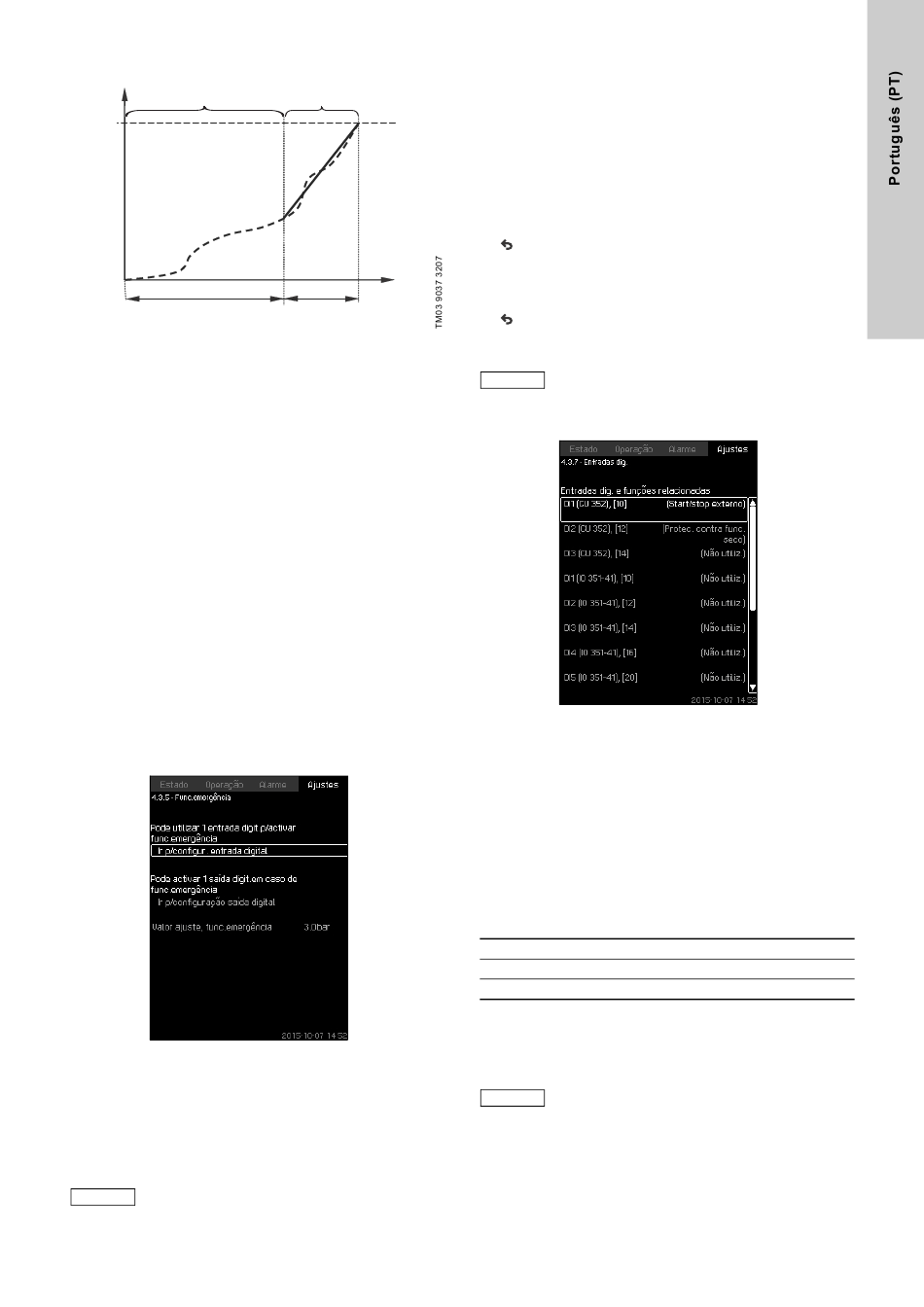

H [m]
1. Fase enchimento
Tempo de enchimento
Fig. 70 Fases de enchimento e acumulação de pressão
Gama de configuração
• Velocidade da bomba
• número de bombas
• pressão de enchimento
• tempo máximo de enchimento
• aviso ou alarme + paragem
• tempo de rampa para a fase de acumulação de pressão.
Configuração através do painel de controlo
• Ajustes > Funções secund. > Função stop > Acumul. suave
pressão.
1. Seleccione e configure:
• Veloc.
• N.º de bombas
• Pressão enchimento
• Tempo máx..
2. Seleccione: Aviso / Alarme + stop.
3. Configure: Tempo rampa.
4. Seleccione: Activada.
Configuração de fábrica
A função está desactivada.
8.7.25 Func.emergência (4.3.5)
Fig. 71 Func.emergência
Descrição
Esta função é utilizada em aplicações de pressurização.
Depois de activada esta função, as bombas continuam a funcio-
nar independentemente dos avisos ou alarmes. As bombas fun-
cionarão de acordo com um valor de ajuste configurado especifi-
camente para esta função.
Em caso de avaria do sensor, a bomba principal e a
Atenção
de reserva funcionarão à velocidade de 100 %!
2. Fase acumulação pressão
Tempo [seg]
Tempo rampa
Gama de configuração
• Configuração da entrada digital
• Configuração da saída digital
• Configuração do valor de ajuste para funcionamento de emer-
gência.
Configuração através do painel de controlo
• Ajustes > Funções secund. > Função stop > Func.emergência
> Ir p/configur. entrada digital.
1. Seleccione a entrada digital.
2. Seleccione: Func.emergência.
3. x 2.
4. Seleccione: Ir p/configuração saída digital.
5. Seleccione a saída digital.
6. Seleccione: Func.emergência.
7. x 2.
8. Configure: Valor ajuste, func.emergência.
Depois de configurada conforme acima descrito,
Nota esta função pode também ser activada no visor
Modo operação sistema (2.1.1).
8.7.26 Entradas dig. (4.3.7)
Fig. 72 Entradas dig.
Descrição
É possível configurar as entradas digitais do CU 352. À excepção
da DI1, todas as entradas podem ser activadas e associadas a
uma determinada função.
Na sua versão standard, o sistema tem três entradas digitais.
Se o sistema tiver um módulo IO 351B incorporado (opção), o
número de entradas digitais é 12.
Todas as entradas digitais são apresentadas, de modo a que a
sua posição física no sistema possa ser identificada.
Exemplo
DI1 (IO 351-41), [10]:
DI1: Entrada digital N.º 1
(IO 351-41): IO 351, GENIbus número 41
[10]: Terminal N.º 10
Para mais informações sobre a ligação de várias entradas digi-
tais, consulte o esquema de ligação fornecido com o armário de
controlo.
Gama de configuração
Não é possível seleccionar DI1 (CU 352).
Nota
Configuração através do painel de controlo
• Ajustes > Funções secund. > Função stop > Entradas dig..
(8.7.26 Entradas dig. (4.3.7)).
(8.7.31 Saídas digitais (4.3.9)).
