Seite 12-4
12.3 Korrektur bei verdrehter Nockenwelle
dzoNW_KWWi
PT1
dzwNWFi1_...
anmWTF
dzwNW_BT
dzwNW_TK
fnmFBsoll

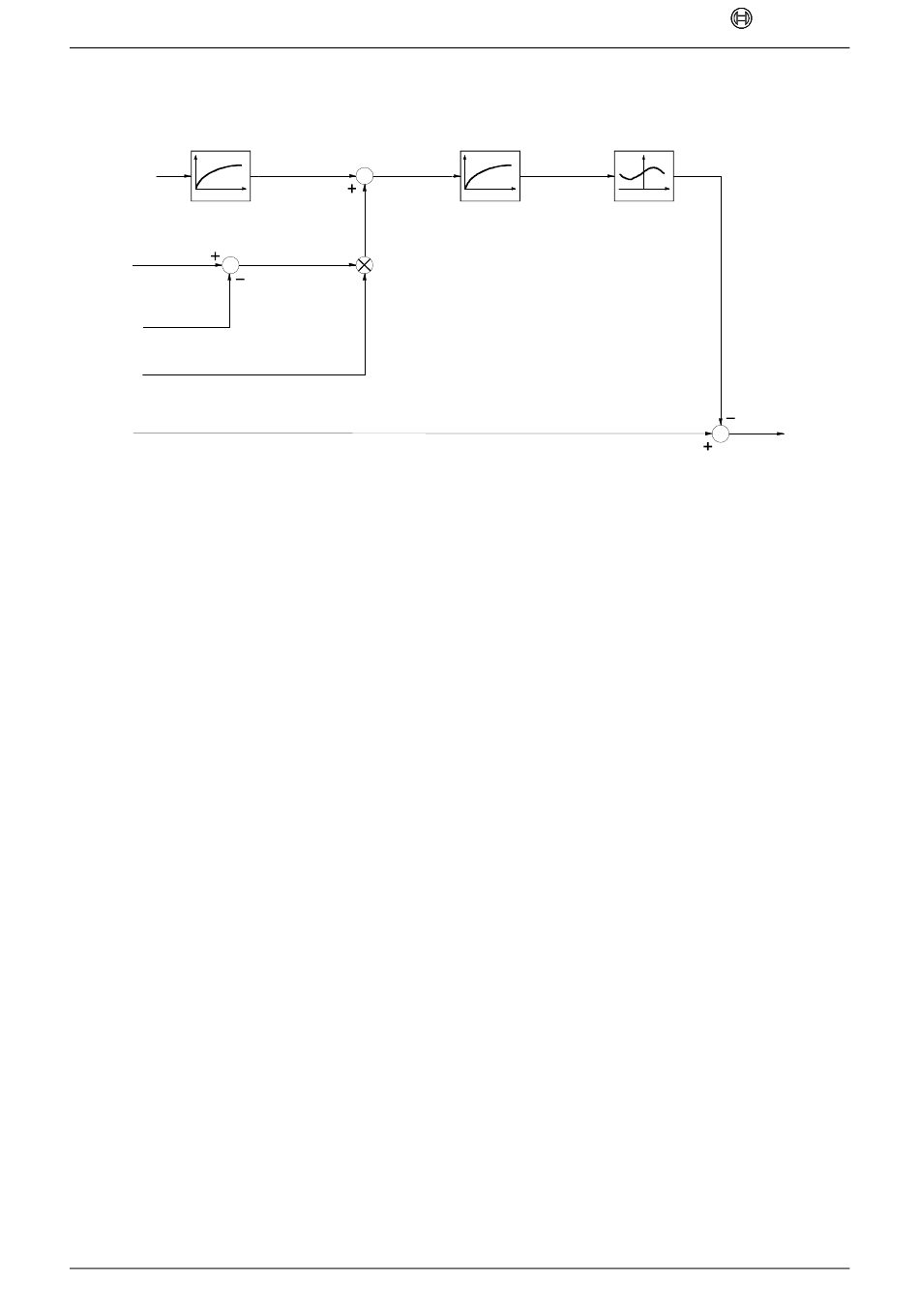

Abbildung ZUME_03: Korrektur bei verdrehter Nockenwelle
Durch eine Verdrehung der Nockenwelle ändert sich das Förderverhalten der PDE. Um dies zu
kompensieren wird der Förderbeginn-Eingangswert in die Auswahlkennlinie der Pumpenkennfelder
an die Verdrehung angepasst. Dadurch bleibt die beim Erstellen der Pumpenkennfelder verwendete
Zuordnung des Nockenwinkels zum Ansteuerwinkel des Magnetventils erhalten und die Lage des
Förderbeginns bezüglich Motor OT unverändert.
Der Rohwert des NW-KW-Verdrehwinkels dzoNW_KWWi wird mittels eines drehzahlsynchronen
PT1-Gliedes mit den Gedächtnisfaktorkoeffizienten dzwNWFi1_... gefiltert. Zur Kompensation der
Wärmedehnung des Motorblocks wird ein Korrekturwinkel dzoNW_dW aus der Abweichung
dzoNW_dT der Kühlwassertemperatur anmWTF von einer Bezugstemperatur dzwNW_BT berechnet.
Der temperaturkorrigierte Verdrehwinkel dzoNWkorr wird auf dem VAG-Tester ausgegeben.
Der Verdrehwinkel ist stark last- und drehzahlabhängig. Da diese Einflüsse bereits bei den
Pumpenkennfeldern berücksichtigt sind, muß die Korrektur auf einen bestimmten Betriebspunkt
bezogen werden. Hierfür bietet sich der Leerlauf bei warmem Motor an. Der temperaturkorrigierte
Verdrehwinkel wird daher nur im leerlaufnahen Bereich, d.h. wenn gilt
• dzwWTmin < anmWTF UND
• dzwM_Emin < mrmM_EMOT < dzwM_Emax UND
• dzwNmin < dzmNmit < dzwNmax
und über ein langsames drehzahlsynchrones PT1-Filter mit den Gedächtnisfaktorkoeffizienten
dzwNWFi2_... gelernt. Dieser Lernwert dzmNWfi wird im Nachlauf im EEPROM abgelegt und bei
Initialisierung aus diesem eingelesen. Sind die obigen Bedingungen nicht erfüllt, wird
dzoNW_KWfi, dzoNW_dT, dzoNW_dW und dzoNWkorr nicht berechnet.
Zur Ermittlung des Offsets zmoFB_Off auf den Förderbeginn fnmFBsoll wird die
Bewertungskennlinie zmwNWkoKL verwendet. Hier kann eingetragen werden, bei welchen
Verdrehwinkeln eine Korrektur um welchen Betrag erfolgen soll. Der korrigierte Förderbeginn
zmoFBkorr dient als Eingangswert in die Auswahlkennlinie für die Pumpenkennfelder.
© Alle Rechte bei Robert Bosch GmbH, auch für den Fall von Schutzrechtsanmeldungen. Jede Verfügungsbefugnis, wie Kopier- und Weitergaberecht bei uns.
RBOS/EDS3 Pumpenansteuerung - Korrektur bei verdrehter Nockenwelle 26. Juli 2000
EDC15+
Y 281 S01 / 127 - PEA
dzoNWkorr
dzoNW_KWfi
dzoNW_dW
dzoNW_dT
dzmNWfi
PT1
zmwNWkoKL
dzwNWFi2_...
BOSCH
zmoFB_Off
KL
zmoFBkorr
