bosch
aus der Heizungsanforderung über kmwKOR5_KL ergibt.
Der so ermittelte Wassertemperatursollwert kmoWTF_sor wird PT1-gefiltert. Je nach Richtung der
Temperaturänderung wird eine von zwei Zeitkonstanten (kmwPT1_ZP oder kmwPT1_ZN)
ausgewählt. (ACHTUNG: Diese PT1-Filterung wird im 100 ms Raster abgearbeitet. Der
Gedächtnisfaktor darf daher nicht wie bei allen anderen Filtern mit der Abtastrate 20 ms berechnet
werden.)
Falls ein Fehler in den Fehlerpfaden für UTF oder LTF, OTF, FGG oder HZA auftritt, wird der
Sollwert kmmWTFsoll mit dem Vorgabewert kmwSO_VGW belegt. Die Auswahl des Fehlerpfades
UTF oder LTF erfolgt ebenfalls über cowFUN_KMT (cowFUN_KMT.0 = 0 fboSUTF,
cowFUN_KMT.0 = 1 fboSLTF).
anmWTF_CAN
kmwWTF_VGW
fboSWTF
fbbEKO2_Q
fbbEKO2_W
>1
1
cowWTF_CAN
kmmWTFsoll
Wird die Wassertemperatur nicht über CAN empfangen, wird bei defektem WTF-Fühler sofort der
Vorgabewert kmwWTF_VGW verwendet. Wird die Wassertemperatur anmWTF_CAN über CAN
(Kombi2-Botschaft) empfangen, wird nur bei Fehler in beiden Fehlerpfaden der Vorgabewert
verwendet.
Im Steuerkennfeld kmwSTEU_KF wird aus der Solltemperatur kmmWTFsoll und der
Regelabweichung kmmWTF_ra das Ansteuertastverhältnis kmoTSTsteu bestimmt. Parallel dazu
geht die Regelabweichung kmmWTF_ra auf einen I-Regler, der in positive und negative Richtung
(kmwIAnt_mx und kmwIAnt_mn) begrenzt wird.
Die
Regelung
ist
Temperaturfensters). Liegt die Regelabweichung außerhalb des Kleinsignalbereiches, wird der I-
Anteil mit Null initialisiert.
Die Differenz der Tastverhältnisse aus Steuerung (kmoTSTsteu) und Regelung (kmoTSTreg) wird
auf einen Minimal- und Maximalwert (kmwTST_min und kmwTST_max) begrenzt und ist das
Ansteuertastverhältnis für den Kühlmittelthermostaten.
© Alle Rechte bei Robert Bosch GmbH, auch für den Fall von Schutzrechtsanmeldungen. Jede Verfügungsbefugnis, wie Kopier- und Weitergaberecht bei uns.
26. Juli 2000
Sonstige Funktionen - Kühlmitteltemperatur-Steuerung
EDC15+
Y 281 S01 / 127 - PEA
kmoWTFist
kmmWTF_ra
kmwIReg...
&

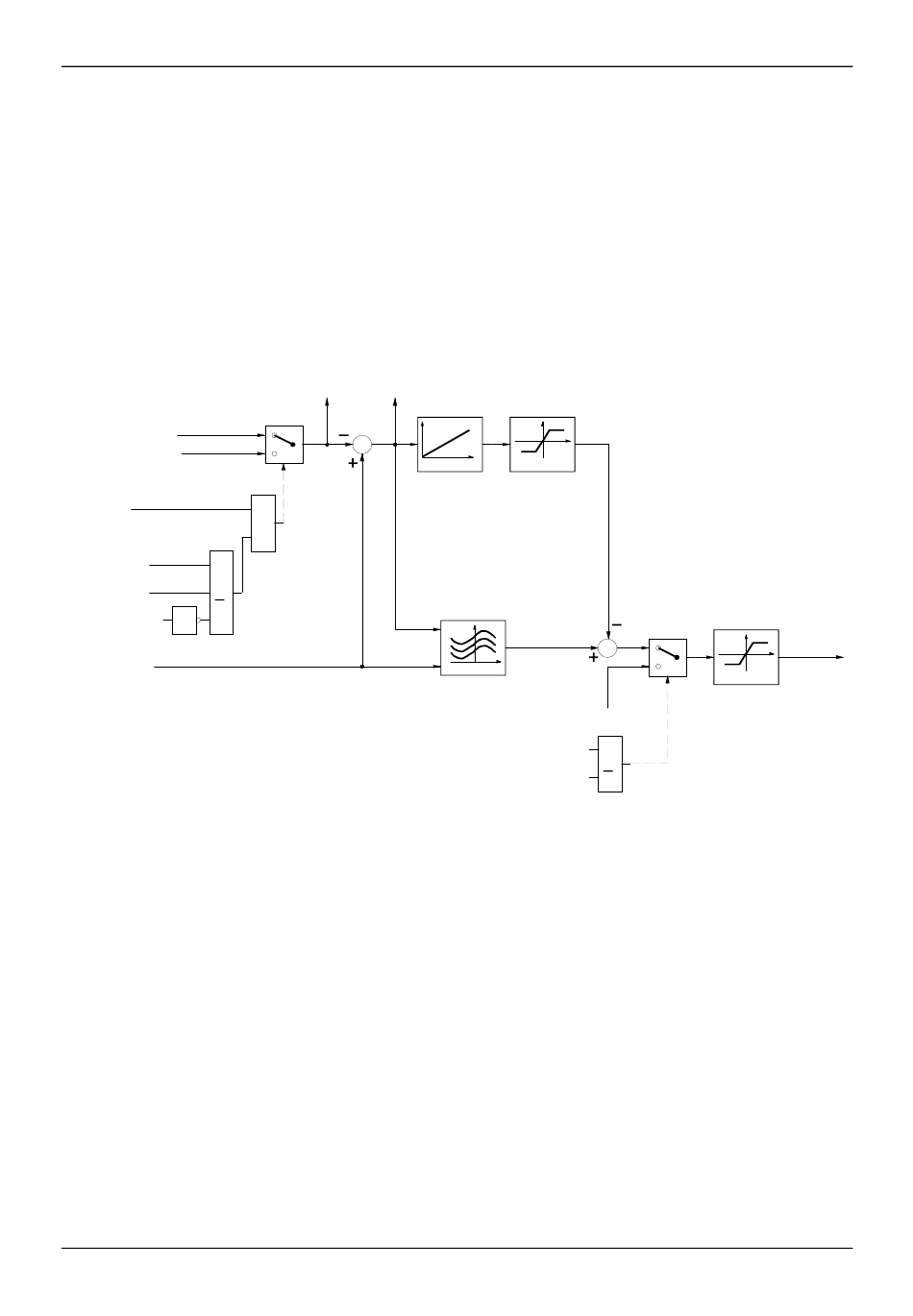

Abbildung SONSKM03: Steuerung und Regelung
nur
im
Kleinsignalbereich
kmoTSTreg
I
BEGRENZUNG
kmwIAnt_mn
kmwIAnt_mx
kmoTSTsteu
KF
kmwSTEU_KF
kmwST_VGW
kumNL_akt
anmWTK > kmwWTK_max
aktiv
(innerhalb
Seite 5-39
BEGRENZUNG
kmwTST_max
kmwTST_min
>1
eines
applizierbaren
RBOS/EDS3
ehmFTST
