Seite 7-2
7.2
Standard Protokoll
Die externe Kommunikation nach KW71 setzt sich aus zwei Aufgaben zusammen:
−
Kommunikations Handler
−
Kommando Interpreter
Der Kommunikations Handler übernimmt die Kommunikationsaufgaben der Diagnose bezüglich
der HW-Ebene:
−
Reagieren auf den vom Kommunikations-Reizer erkannten Betriebsmodus
−
Verbindungsaufbau
−
Datentransfer entsprechend vorgegebener Zeitabläufe
Der Kommando Interpreter übernimmt bezüglich der SW-Ebene nachfolgende Aufgaben:
−
Interpretation von empfangenen Anforderungsblöcken
−
Informationsaustausch mit Systemkomponenten
−
Erstellen von entsprechenden Antwortblöcken
7.2.1 Kommunikationsaufbau
logisch "1"
T0
logisch "0"
Initialisierung
mit 5 Baud (Adresse)
Synchronisationsbyte 55H
Keybytes 1 und 2
2. Keybyte invertiert
1. Byte SG-ID
Invertiertes 1. Byte
2. Byte SG-ID
Invertiertes 2. Byte
ETX

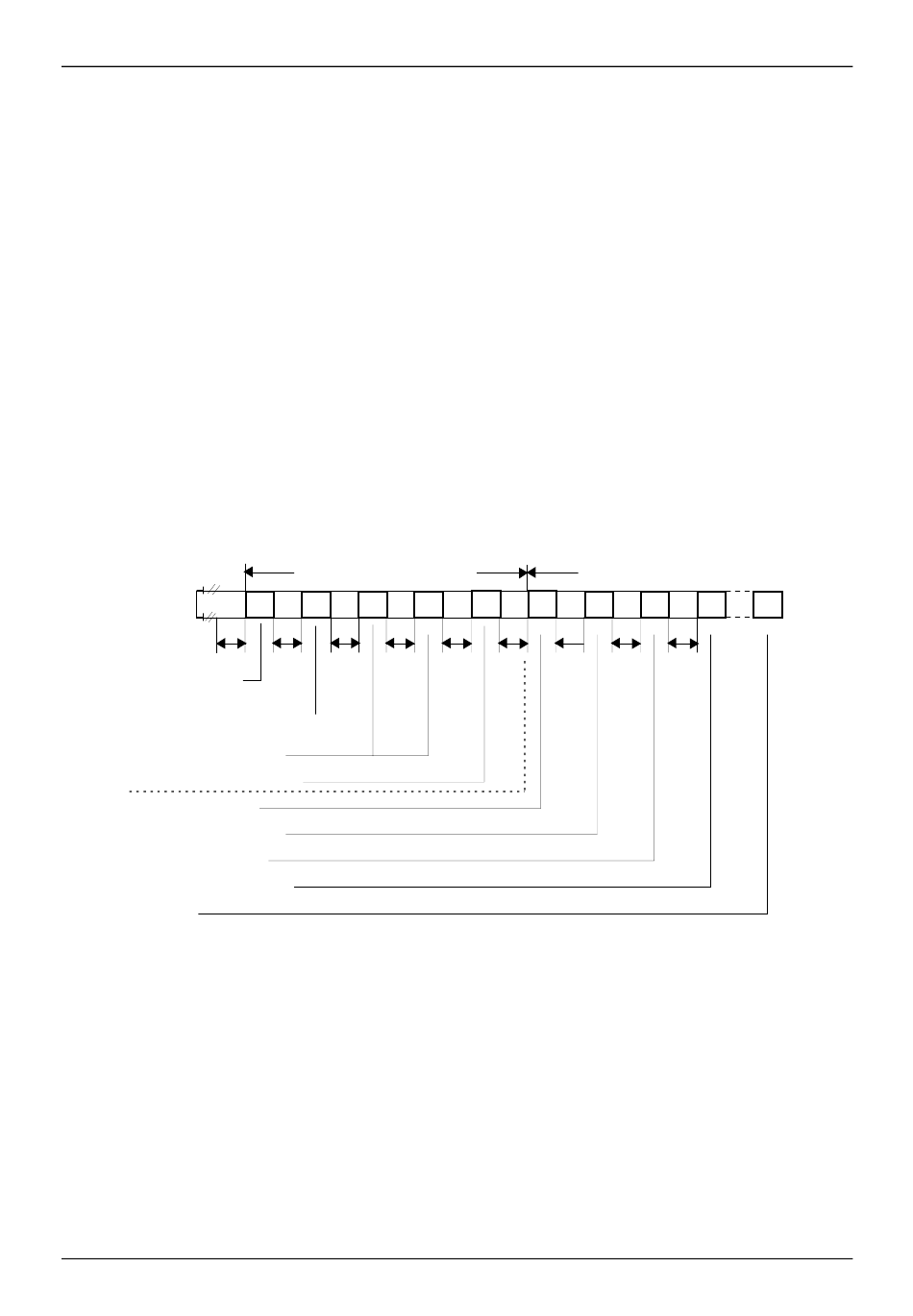

Abbildung XCOM01: Kommunikationsaufbau nach ISO 9141 für KW 71
T0 ... xcwt_ini, T1 ... xcwt_sync, Ta ... xcwt_kw1, Tb ... xcwt_kw2,
Der auf die erfolgreiche Reizung folgende Kommunikationsaufbau besteht aus
−
dem Synchronisationsbyte (55 hex, 8 Datenbits/keine Parität) vom SG an das TG
−
den zwei Keybytes xcwKeybyt1 und xcwKeybyt2 (7 Datenbits/ungerade Parität) und
−
der logischen Invertierung des 2. Keybytes vom TG an das SG
© Alle Rechte bei Robert Bosch GmbH, auch für den Fall von Schutzrechtsanmeldungen. Jede Verfügungsbefugnis, wie Kopier- und Weitergaberecht bei uns.
RBOS/EDS3
EDC15+
Y 281 S01 / 127 - PEA
Kommunikationsaufbau
TG
SG
SG
SG
T1
Ta
Tb
P2 ... xcwt_reabl, T3 ... xcwt_reaby, T4 < xcwt_outby
Diagnose - Standard Protokoll
SG-Identifikation
TG
SG
TG
T4
T4
T3
P2
0
bosch
SG
SG
TG
T4
26. Juli 2000
