Seite 3-16
Abschaltung bei Überschreiten einer Mengenschwelle:
Wenn die Menge armM_E größer ist als eine Schwelle aus der Kennlinie arwMEAB1KL = f(n)
wird, dann wird die ARF abgeschaltet. Wenn die Menge wieder kleiner als die Schwelle aus der
Kennlinie arwMEAB0KL wird, dann kann die ARF wieder eingeschaltet werden.
Überschreitet die Menge armM_E die Schwelle arwMEAB2KL mit positiver Mengentendenz, wird
ein Timer mit der Laufzeit aroTi_abKL gestartet. Ist der Timer abgelaufen und aroTi_Ein weiterhin
gleich eins, wird die ARF abgeschaltet. Erst wenn armM_E kleiner als arwMEAB2KL ist, wird die
ARF wieder eingeschaltet.
Unterschreitet armM_E die Schwelle arwMEAB2KL während der Timer läuft, wird der Timer
gestoppt und zurückgesetzt und die ARF bleibt eingeschaltet.
aroM_E
dzmNmit

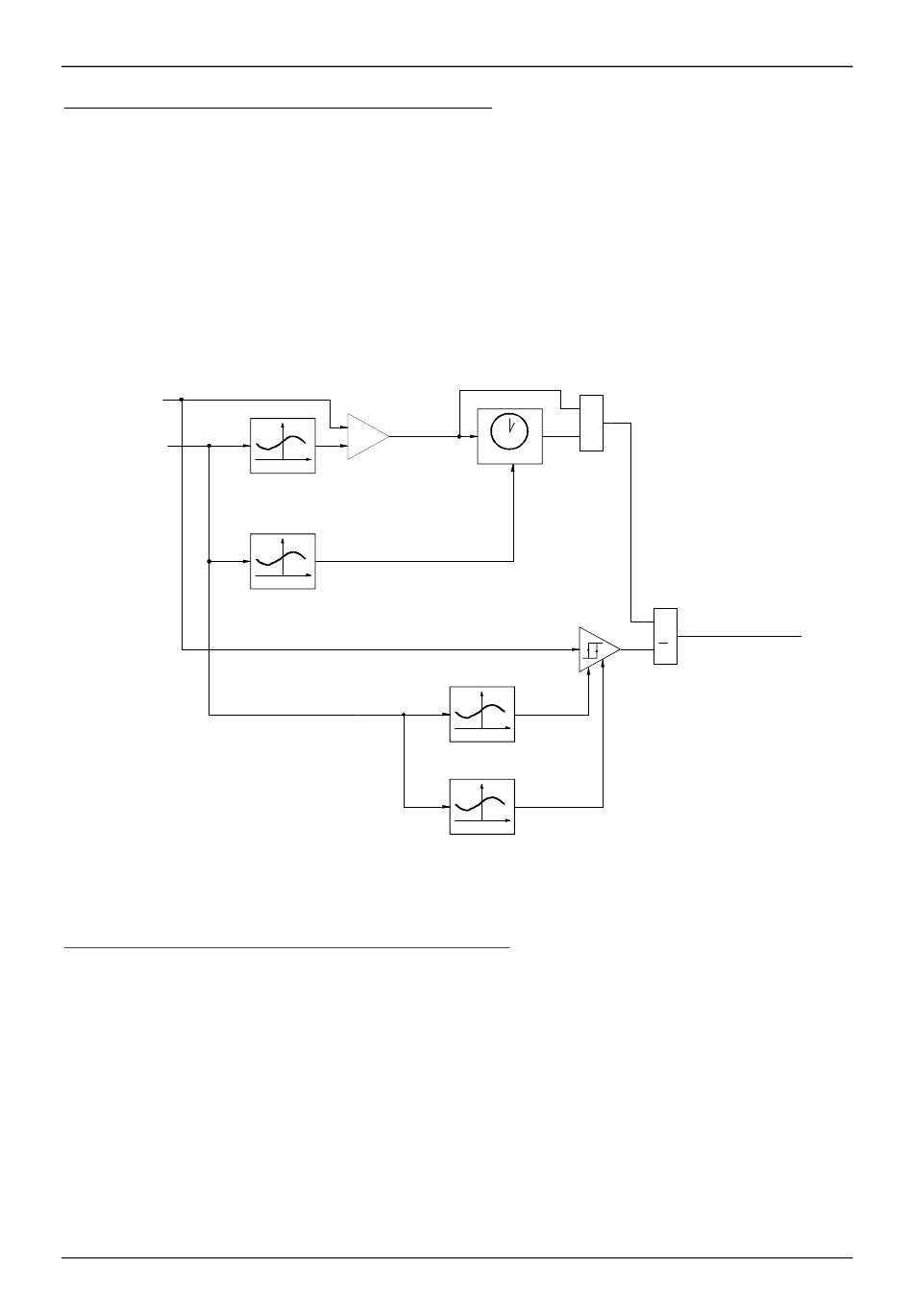

Abbildung ARF_09: Überschreiten einer Mengenschwelle
Abschaltung bei Überschreitung der Begrenzungsmenge:
Ist die unbegrenzte Wunschmenge FGR mrmFGR_roh größer als die Begrenzungsmenge
mroM_EBEGR, erfolgt eine Abschaltung der ARF. Ist mrmFGR_roh + mrwFGR_OFF kleiner als
mroM_EBEGR, wird die ARF wieder eingeschaltet. Da die ARF über armM_List direkt in die
Begrenzungsmenge eingreift, wird mittels dieser Maßnahme ein größerer FGR-Bereich ermöglicht.
© Alle Rechte bei Robert Bosch GmbH, auch für den Fall von Schutzrechtsanmeldungen. Jede Verfügungsbefugnis, wie Kopier- und Weitergaberecht bei uns.
RBOS/EDS3
Abgasrückführung - Überwachung und Abschaltung
EDC15+
Y 281 S01 / 127 - PEA
a
aroTi_Ein
a>b
b
KL
arwMEAB2KL
aroTi_Ab
KL
arwTi_abKL
&
TIMER
KL
arwMEAB0KL
KL
arwMEAB1KL
0
bosch
Status:
aroREG_2 = 3
>1
(aroAB_VGW1.0)
26. Juli 2000
