6 Fehlerbehandlung
6.1
Übersicht
Die Fehlerbehandlung ist folgendermaßen organisiert:
Datensatzparameter pro Fehler
(fbwE...A, fbwE...B, fbwE...T,
fbwE...V, fbwE...C )
Fehler-
vorentprellung
Ergebnis der
Fehlertests
Jede SG Funktionsgruppe (z.B. Mengenberechnung, Abgasrückführung, ...) führt Überwachungen
aus. Das Ergebnis dieser Überwachungen (im folgenden mit Fehler bezeichnet) wird an die
Fehlervorentprellung gemeldet.
Die Fehlervorentprellung erfolgt für jeden Fehler einzeln. Sie dient der Erkennungssicherheit (z.B.
muß ein „Signal Range Check" SRC für eine bestimmte Zeit verletzt sein, damit nicht schon kurze
Störimpulse einen Fehler auslösen). Es gibt pro Fehler einen eigenen Datensatzparameterblock. Ist
der Fehler endgültig defekt erfolgt eine Meldung an die Fehlerspeicherverwaltung.
Einzelne Fehler werden zu Fehlerpfaden zusammengefaßt. Die Fehlerspeicherverwaltung führt die
Eintragsentprellung pro Fehlerpfad durch. Wird ein Fehler endgültig defekt gemeldet, so kommt es
zu Ersatzfunktionen in der Fahrsoftware und einem vorläufigen Fehlerspeichereintrag des Pfades
der sich in der Eintragsentprellung bestätigen muß.
Der Zustand eines Fehlerpfades im Fehlerspeicher bestimmt, ob die MIL oder SYS Lampe leuchtet
und ob der Fehlereintrag für die Diagnose sichtbar ist.
© Alle Rechte bei Robert Bosch GmbH, auch für den Fall von Schutzrechtsanmeldungen. Jede Verfügungsbefugnis, wie Kopier- und Weitergaberecht bei uns.
26. Juli 2000
EDC15+
Y 281 S01 / 127 - PEA
Testzustand
(getestet: JA/NEIN)
Vorentprellzustand
(intakt, endgültig defekt)
Ersatzreaktionen
mit Ersatzwerten

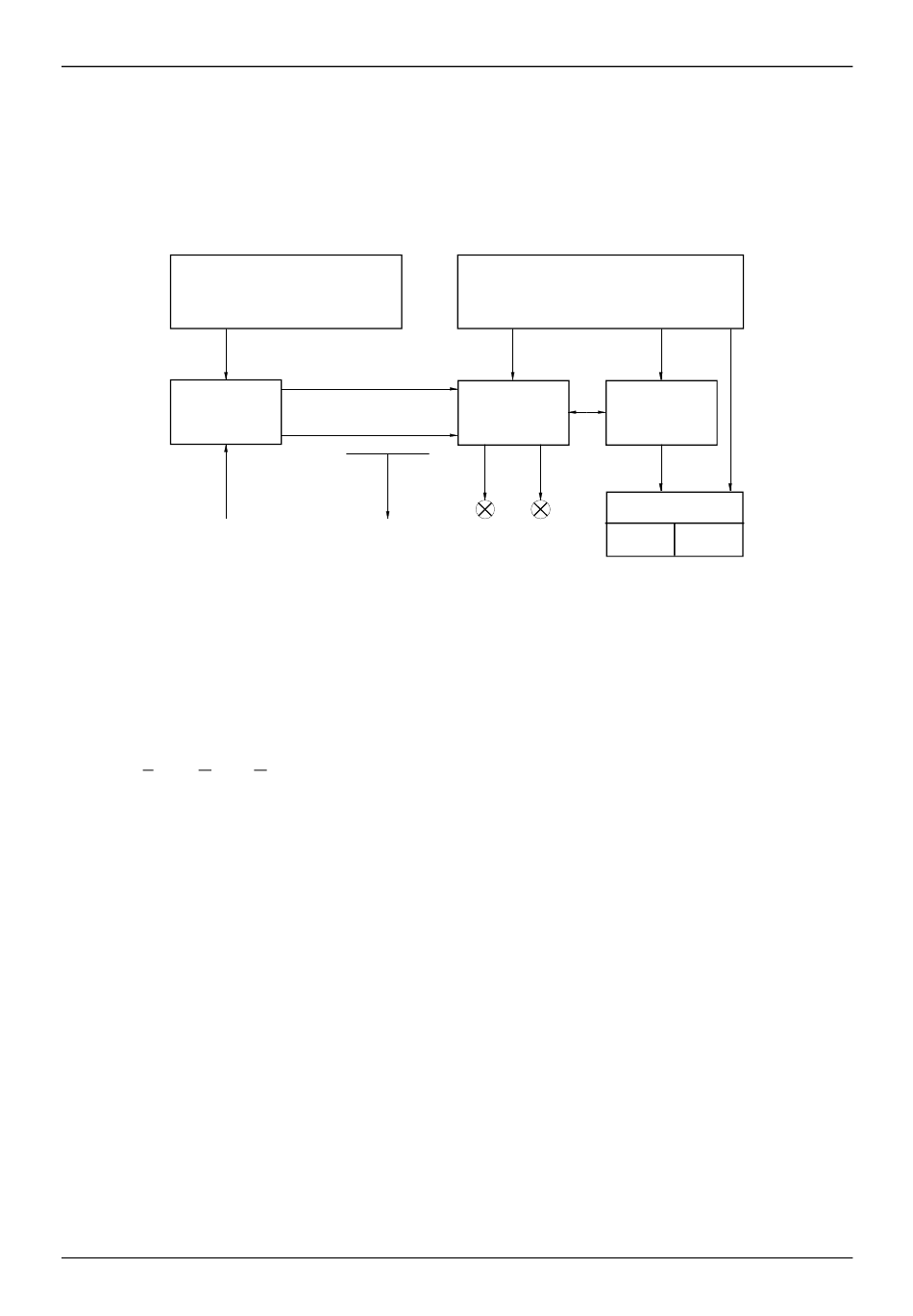

Abbildung UEBEFB01: Fehlerbehandlung
Fehlerbehandlung - Übersicht
Datensatzparameter pro Fehlerpfad
(fbwS...UB., fbwS...FLC,
fbwS...HLC, fbwS...PRI)
Fehlerspeicher
Fehlerspeicher
Verwaltung
MIL
SYS
KW71
Lampe
Seite 6-1
Diagnose
CARB
RBOS/EDS3
