Seite 5-2
• Ansteuerung der Glühanzeige:
Über den Variantenschalter cowVAR_GAZ kann unabhängig von der wirklichen Vorglühzeit eine
beliebige Ansteuerdauer in der motortemperaturabhängigen Kennlinie gswGAZ_KL appliziert
werden. Über die Batteriespannungshysterese gswUB_.. oder wenn keine auswertbare Drehzahl
vorliegt (zmmSYSERR.3 ist gesetzt), wird die Glühanzeige abgeschaltet.
• Auswahl der Glühkerzengeneration:
cowVAR_GSK = 0 GSK 2
cowVAR_GSK = 1 GSK 3, Boschprodukt
cowVAR_GSK = 2 GSK 3, Mitbewerberprodukt
• Glühkerzenansteuerung, 2. Generation (cowVAR_GSK = 0):
Über die Batteriespannungshysterese gswUB_.. oder wenn keine auswertbare Drehzahl vorliegt
(zmmSYSERR.3 ist gesetzt), werden die Relais abgeschaltet.

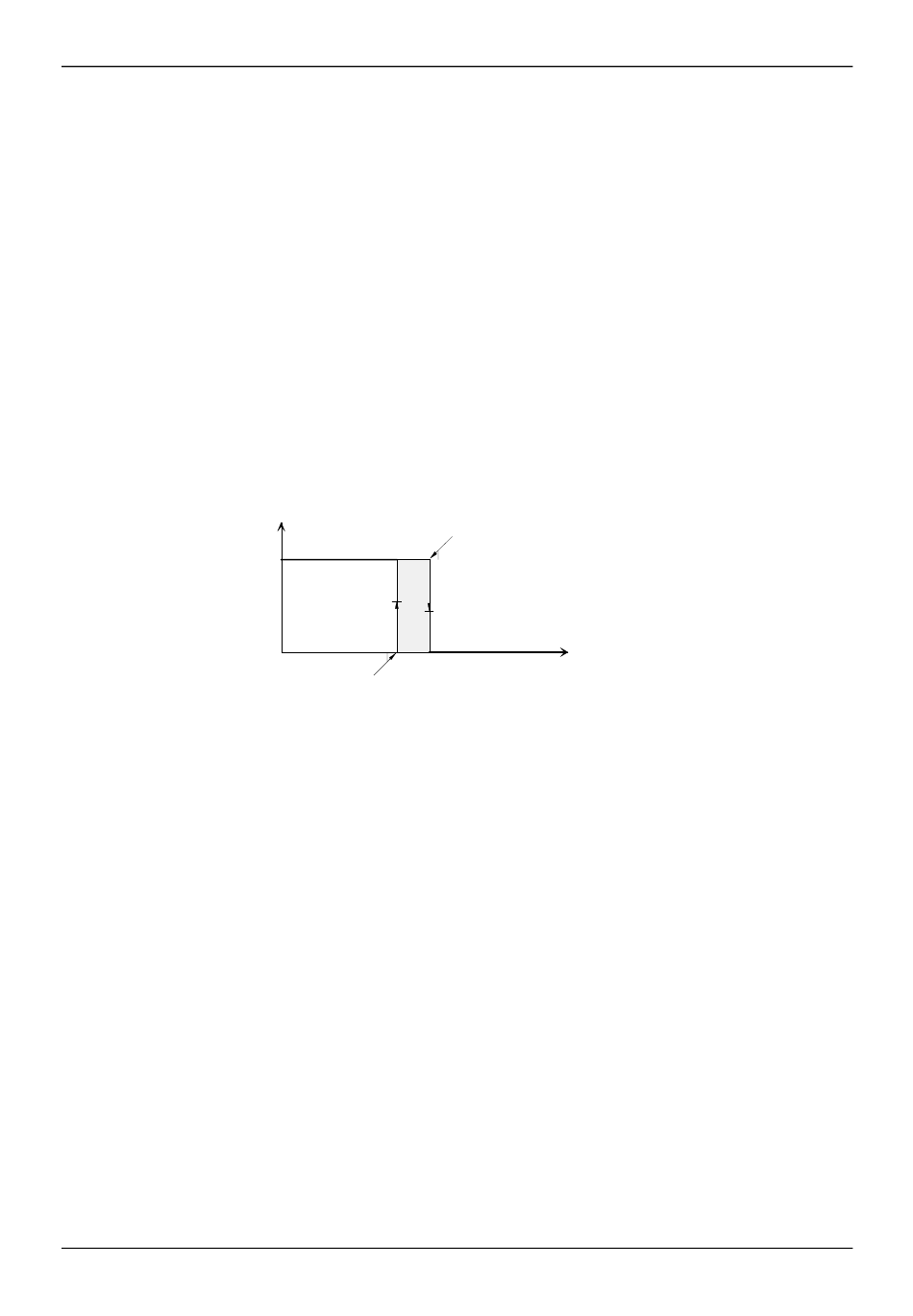

Abbildung SONSGZ07: Batteriespannungshysterese GSK 2
Bei Motorstillstand werden alle Glühphasen außer Vor - und Startbereitschaftsglühen abgeschaltet.
Die Glührelais werden bei Nach-
gswGS_T_1G angesteuert.
Glühkerzenansteuerung, 3. Generation (cowVAR_GSK = 1) Die Ansteuerung in der Vorglühphase
besteht aus 3 Bereichen:
-
In Bereich 1 werden die Glühkerzen mit dem Tastverhältnis gswGS_TV1 für die Zeit
gsoGS_t1 (in der motortemperaturabhängigen Kennlinie gswGS_t1KL applizierbar)
angesteuert.
-
In Bereich 2 werden die Glühkerzen mit dem Tastverhältnis gswGS_TV2 für die Zeit
gswGS_t2 angesteuert.
-
In Bereich 3 werden die Glühkerzen mit dem Tastverhältnis gswGS_TV3 für die Zeit
gsmGS_t_VG (Vorglühzeit aus dem Kennfeld gswGS_VGKF) - gswGS_t2 - gsoGS_t1
angesteuert. Falls das Kennfeld gswGS_VGKF auf Null appliziert wird, gibt es kein
Vorglühen.
© Alle Rechte bei Robert Bosch GmbH, auch für den Fall von Schutzrechtsanmeldungen. Jede Verfügungsbefugnis, wie Kopier- und Weitergaberecht bei uns.
RBOS/EDS3
EDC15+
Y 281 S01 / 127 - PEA
Ansteuerung in
Abhängigkeit von
der Batteriespannung
1
0
gswUB_S1
Ansteuerung in Abhängigkeit der Batteriespannung
1: Ansteuern erlaubt
0: Ansteuern nicht erlaubt
und Zwischenglühen erst nach einer Verzögerungszeit
Sonstige Funktionen - Glühzeitsteuerung
gswUB_S2
anmUBATT
0
bosch
26. Juli 2000
