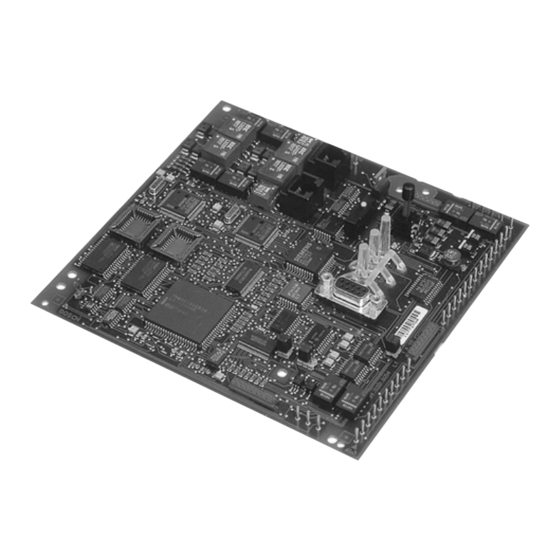

- Seite 1 INSTALLATIONSHANDBUCH AT 2000 ISDN (Einbaumodul) 610-4.998.107.121 A7...
- Seite 2 610-4.998.107.121 - 2 - A7/Jan.01/al...
-
Seite 3: Inhaltsverzeichnis
Übertragungsweg X.31 mit Zugang X.25..........6 Montageablauf..................10 Anschaltungen Anschlussbelegung AT 2000 ISDN ............11 Anschaltung an eine GMZ..............12 Fernsprechnetz (UAE 8/8 - Dose) an AT 2000 ISDN ......13 Kodierung Einbaumodul ..................15 Parametrierung Allgemeines zur Parametrierung ............17 Hinweise zu den Parametrierdateien............ -
Seite 4: Montageanleitung
Leistungsmerkmal "Dauerüberwachung" bei der Telekom beantragt werden. • An einem Basisanschluss DSS1 mit folgenden Anschlussarten kann das AT 2000 ISDN eingeschleift werden: - PMP-Anschluss können max. 8 ISDN-Endgeräte an einen ISDN-Anschluss angeschlossen werden, wobei zwei Geräte (2 B-Kanäle) gleichzeitig und unabhängig voneinander nutzbar sind. -
Seite 5: Hinweise Zum Montageort
Hinweise zum Montageort Bei der Festlegung des Montageplatzes ist folgendes zu beachten: • Wenn der AT 2000 ISDN nicht direkt in die GMZ bzw. unmittelbar mit der GMZ zusammengebaut wird, so dass ein Angriff auf die Verbindungsleitungen zwischen diesen Geräten möglich ist, müs- sen nach den Bestimmungen des VdS die Meldeleitungseingänge... -
Seite 6: Übertragungsweg X.31 Mit Zugang X.25
Installationshandbuch AT 2000 ISDN (Einbaumodul) Fortsetzung Montageanleitung Übertragungsweg X.31 mit Zugang X.25 Meldungs- und Empfangsübertragung Die Meldungsübertragung erfolgt vom AT 2000 ISDN So über den D- Kanal des ISDN-Netzes (X.31). Für den AT 2000 ISDN So gilt als Systemvoraussetzung: Version ≥ 2.21 ACCESS ≥... - Seite 7 Voraussetzungen für den Übertragungsweg X.31 mit Zugang X.25 An einen XTA können max. 64 Teilnehmer aufgeschaltet werden. Für den AT 2000 ISDN So gilt als Systemvoraussetzung: Version ≥ 2.21 Der Anschluss an das ISDN-Netz (X.31) des AT 2000 ISDN So erfolgt über den NTBA.
-
Seite 8: Vertragsbeispiel Für Datexp Business Anschluss (Datexp Synchron )
Installationshandbuch AT 2000 ISDN (Einbaumodul) Fortsetzung Montageanleitung 1.3.1 Vertragsbeispiel für DatexP Business Anschluss (DatexP synchron 610-4.998.107.121 - 8 - A7/Jan.01/al... - Seite 9 Installationshandbuch AT 2000 ISDN (Einbaumodul) Fortsetzung Montageanleitung 610-4.998.107.121 - 9 - A7/Jan.01/al...
-
Seite 10: Montageablauf
(Entladungsschutz)! Hinweis zur Spannungsversorgung und Parametrierung: Nach der Spannungsversorgung oder der Parametrierung führt der AT 2000 ISDN für die Dauer von mindestens 2 Minuten eine Syn- chronisation mit dem ISDN-Netz durch. Zur Signalisierung blinken abwechselnd die LED’s. Während dieser 2 Minuten kann kein Telefonverkehr durchge- führt werden! -
Seite 11: Anschaltungen
Installationshandbuch AT 2000 ISDN (Einbaumodul) Anschaltungen Anschlussbelegung AT 2000 ISDN Anschluss für Erweiterungsbaugruppe 12 in/out Relais 1 Relais 2 ML1A ML1B ML2A ML2B AT 2000 ISDN PC/Laptop- (Einbaumodul) Anschluss ML3A ML3B ML4A ML4B ML5A ML5B ML6A ML6B ML7A ISDN-Anschluss ML7B... -
Seite 12: Anschaltung An Eine Gmz
Alarm Widerstandsüberwacht VdS-Richtlinien beachten: Wenn der AT 2000 ISDN nicht direkt in die GMZ bzw. unmittelbar mit der GMZ zusammengebaut wird, so dass ein Angriff auf die Verbindungsleitungen zwi- schen diesen Geräten möglich ist, müssen nach den Bestimmungen des VdS die Meldeleitungseingänge des AT 2000 ISDN widerstandsüberwacht werden. -
Seite 13: Fernsprechnetz (Uae 8/8 - Dose) An At 2000 Isdn
Für die Anschaltung des AT 2000 ISDN ist eine getrennte UAE 8/8 - Dose zwischen dem Netzabschluss NT und TK-Anlage bzw. dem Endgerät nötig. Wird der AT 2000 ISDN abgetrennt, muss die UAE 8/8 - Dose (BU 1 nach BU 2) überbrückt werden, um die Funktion der Endgeräte sicher zu stellen. - Seite 14 Installationshandbuch AT 2000 ISDN (Einbaumodul) Fortsetzung Anschaltungen Anschluss des S an NT Hinweise zu den Kabeladern: Die Adern dürfen in der gesamten Verdrahtung weder innerhalb der Adernpaare vertauscht werden, noch dürfen die Adernpaare gegeneinander vertauscht werden. Die Verseilung der Doppeladern darf je Verbindungspunkt maximal 10 cm aufgehoben werden.
-
Seite 15: Einbaumodul
Installationshandbuch AT 2000 ISDN (Einbaumodul) Kodierungen Einbaumodul HW-Reset AT 2000 ISDN (Einbaumodul) PC/Laptop- Anschluss Parametrierschnittstelle 610-4.998.107.121 - 15 - A7/Jan.01/al... -
Seite 16: Hardware-Reset
Installationshandbuch AT 2000 ISDN (Einbaumodul) Fortsetzung Kodierungen Hardware-Reset Brücken Für einen kompletten Neustart (Hardware-Reset) sind die beiden Pins B1 für 1 Sekunde zu überbrücken. Baudrate für die Parametrierschnittstelle 9 600 Bit/s (Standardeinstellung) zum Laden der Parametrierung Konfiguration auf dem S... -
Seite 17: Parametrierung
Verbindung vom PC/Laptop zum Einbaumodul mit Schnittstellenkabel 9-polig 1:1 herstellen. In der Programmgruppe “WPAT2000“ befinden sich Programm-Icons für: - WPAT2000 zur Parametrierung des AT 2000 ISDN - Liesmich wichtige Info zur Parametrierung Die Programme werden per Doppelklick gestartet. 610-4.998.107.121 - 17 - A7/Jan.01/al... -
Seite 18: Hinweise Zu Den Parametrierdateien
Installationshandbuch AT 2000 ISDN (Einbaumodul) Fortsetzung Parametrierung Hinweise zu den Parametrierdateien Im Parametrierprogramm “WPAT2000“ sind geeignete Parametrier- dateien enthalten. Nach dem Start von “WPAT2000“ kann durch an- klicken aus der Symbolleiste “Existierende Parametrierung öffnen“ ei- ne bereits existierende Parametrierdatei aufgerufen werden (z.B. -
Seite 19: Parametrierdatei Aufrufen Und Speichern
GMZ sinnvoll getroffen worden. Die bereits einge- stellten Parameter können bei Bedarf geändert werden. Die Paramet- rierdatei kann dann in den AT 2000 ISDN geladen werden. Gehen Sie beim Aufrufen und Speichern der Parametrierdatei für den AT 2000 ISDN wie folgt vor: 1. -
Seite 20: Online-Hilfe
Installationshandbuch AT 2000 ISDN (Einbaumodul) Fortsetzung Parametrierung Hilfe zur Parametrierung Achtung: Online-Hilfe Wichtiger Hinweis! Hilfe zur Parametrierung: Alle Informationen und Erklärungen zur Parametrierung erhalten Sie in Online, das heißt direkt vom Bildschirm. Sollten Sie noch wenig Erfahrung im Umgang mit der Hilfefunktion haben, rufen Sie im Menue "Hilfe"... -
Seite 21: Beispiel Einer Parametrierung
Installationshandbuch AT 2000 ISDN (Einbaumodul) Fortsetzung Parametrierung Beispiel einer Parametrierung 1. Im Dialogfeld "Datei öffnen“ z.B. die Parametrierdatei “nz500.par“ aufrufen. 2. Bei Benutzung dieser Beispielparametrierung “nz500.par“ sollte sofort nach dem öffnen “Speichern unter ...“ ausgeführt werden. Ein versehentliches Überschreiben ihrer Vorlage wird damit verhin- dert. -
Seite 22: Parametrierung In Den At 2000 Isdn Laden
5. Nach dem Laden leuchten die rote "Alarm-LED" und die gelbe "Störung Allgemein-LED" für ca. 3 Sekunden (Selbsttest). 6. Nach der Parametrierung führt der AT 2000 ISDN für die Dauer von mindestens 2 Minuten ein Synchronisation mit dem ISDN- Netz durch. Zur Signalisierung blinken abwechseln die LED´s. -
Seite 23: Inbetriebnahme
Sekunden zu keiner Alarmierung und Übertragung. NEIN grüne "Betriebs-LED" leuchtet Parametrierdatei in den AT 2000 ISDN laden. Nach dem Laden leuchten die "Alarm-LED" und die "Störung Allgemein-LED" für ca. 3 Sekunden (Selbsttest). weiter nächste Seite 610-4.998.107.121 - 23 - A7/Jan.01/al... - Seite 24 Installationshandbuch AT 2000 ISDN (Einbaumodul) Fortsetzung Inbetriebnahme Nach der Parametrierung führt der AT 2000 ISDN für die Dauer von mindestens 2 Minuten eine Synchronisation mit dem ISDN-Netz durch. Zur Signalisierung blinken abwechselnd die LED's. Während dieser 2 Minuten kann kein Telefonverkehr durchgeführt werden! In den darauffolgenden 10 Sekunden wird der aktuelle Zustand aller Meldeleitungen eingelesen.
-
Seite 25: Hinweise Für Wartung Und Service
Fachpersonal ausgeführt wer- den. Im Übrigen gelten für alle diesbezüglichen Arbeiten die Bestim- mungen der DIN VDE 0833. Abschalten der Versorgungsspannung: Bei Abschaltung der Versorgungsspannung für den AT 2000 ISDN sind die nachfolgend angeschalteten Geräte (z.B. Telefone) außer Betrieb. Unterlagen Pos. -
Seite 26: Reset-Taste Und Gerätekontakt
Ausgang, werden ebenfalls zurückgesetzt. Der Vorgang des manuellen Resets wird mit Datum und Uhrzeit im Ereignisspeicher festgehalten. Nach einem Reset unterdrückt der AT 2000 ISDN für 10 Sekunden die Weiterleitung von Meldungen. Bei Störungen gehen die LED’s und Ausgänge (Relais) wieder in ih- ren Ausgangszustand zurück, wenn die Störungsursache behoben... -
Seite 27: Hardware-Reset
Fortsetzung Hinweise für Wartung und Service Hardware-Reset Nach der Spannungsversorgung, der Parametrierung oder einem Hardware-Reset führt der AT 2000 ISDN für die Dauer von mindes- tens 2 Minuten eine Synchronisation mit dem ISDN-Netz durch (AT 2000 ISDN muss mit dem ISDN-Netz verbunden sein). Zur Signalisie- rung blinken abwechselnd die LED’s. -
Seite 28: Technische Daten
Installationshandbuch AT 2000 ISDN (Einbaumodul) Technische Daten VdS - Anerkennungs-Nr.: G 198802 BZT - Zulassungs-Nr. Inland: D131315J BZT - Zulassungs-Nr. Europa: D131314J Übertragungsprotokoll(-verfahren) Telim (V.21) Cityruf (TAP) VdS 2465 (X.75, X.31) Übertragungsrate - TELIM - Verfahren 10 bit/s Betriebsspannung 10,5 V_ ... 29,0 V_... -
Seite 29: Abkürzungsverzeichnis
Installationshandbuch AT 2000 ISDN (Einbaumodul) Abkürzungsverzeichnis AT 2000 “Alarm-Transceiver 2000“ (= Alarm-Sende-/Empfangsgerät) Brandmeldezentrale Gefahrenmeldeanlage Gefahrenmeldezentrale Meldeleitung Netz-Terminator Punkt-zu-Mehrpunkt Punkt-zu-Punkt ISDN Basisanschluss Sicherheitsservice-Leitstelle Universelle-Anschluss-Einheit Verband Deutscher Elektrotechniker VERBAND DER SCHADENVERSICHERER e.V 610-4.998.107.121 - 29 - A7/Jan.01/al... - Seite 30 Installationshandbuch AT 2000 ISDN (Einbaumodul) Notizen 610-4.998.107.121 - 30 - A7/Jan.01/al...
- Seite 31 Installationshandbuch AT 2000 ISDN (Einbaumodul) Notizen 610-4.998.107.121 - 31 - A7/Jan.01/al...
- Seite 32 Produktbereich Sicherheitstechnik, Ludwig - Bölkow - Allee (Tor 2), D-85521 Ottobrunn, (Postfach 1270, D-85504 Ottobrunn) Telefon (089) 6290-1888, Fax (089) 6290-1581 610-4.998.107.121 A7...
