Die Größe des „negativen und positiven" BIP - Fenster berechnet sich dann wie folgt (siehe
Abbildung FN_REG4):
zmoBPFeneg = zmwBP_Fen/2 - zmoBPoffsx
zmoBPFepos = zmwBP_Fen/2 + zmoBPoffsx
Die maximale Größe des BIP-Fenster früh und spät berechnet sich wie folgt:
zmoBPFeneg
zmoBPFepos
Beispiel zum Sweep-Mode:
Für eine BIP-Fenster Größe von zmoBP_Fen = 370µs, einer maximalen negativer Verschiebung von
zmwBPnasym = -65µs, einer maximalen positiver Verschiebung von zmwBPpasym = 30µs und
einer Abtastzeit von 12.2µs sind unten die Abtastwerte des Stromes im BIP-Fensters-Sweep-Mode
gezeichnet.
Verhalten bei Luft in der Pumpe:
Sollte die BIP-Regelung bei belüfteter Pumpe auf einen Preller eingerastet sein, so kann durch die
negative asym. Verschiebung der BIP sicher erkannt werden, wenn die Prellerperiode zwischen BIP
und Preller 190µs unterschreitet.
Maximale positive Erwartungswertabweichung im Start:
Wenn die MV-Schaltzeit einer Pumpe größer als der Erwartungswert ist, aber kleiner als die
maximal zulässige positive Erwartungswertabweichung ist, muß sichergestellt sein, dass auch im
Start die Schaltzeit dieser Pumpe erfasst werden kann.
Mit den gezeichneten Werten kann somit eine maximale positive Erwartungswertabweichung von
150µs toleriert werden.
BIP-Fenster Größe = 370µs (30 Abtastwerte)
(k-2)
(k-1)
(k)
2.Abl.
1
2
3
(k-2)
(k-1)
(k)
1.mögl.
2.Abl.
BIP
1
2
3
4
5
6
7
8
9
(k-2)
1
max. Prellerperiode 190µs

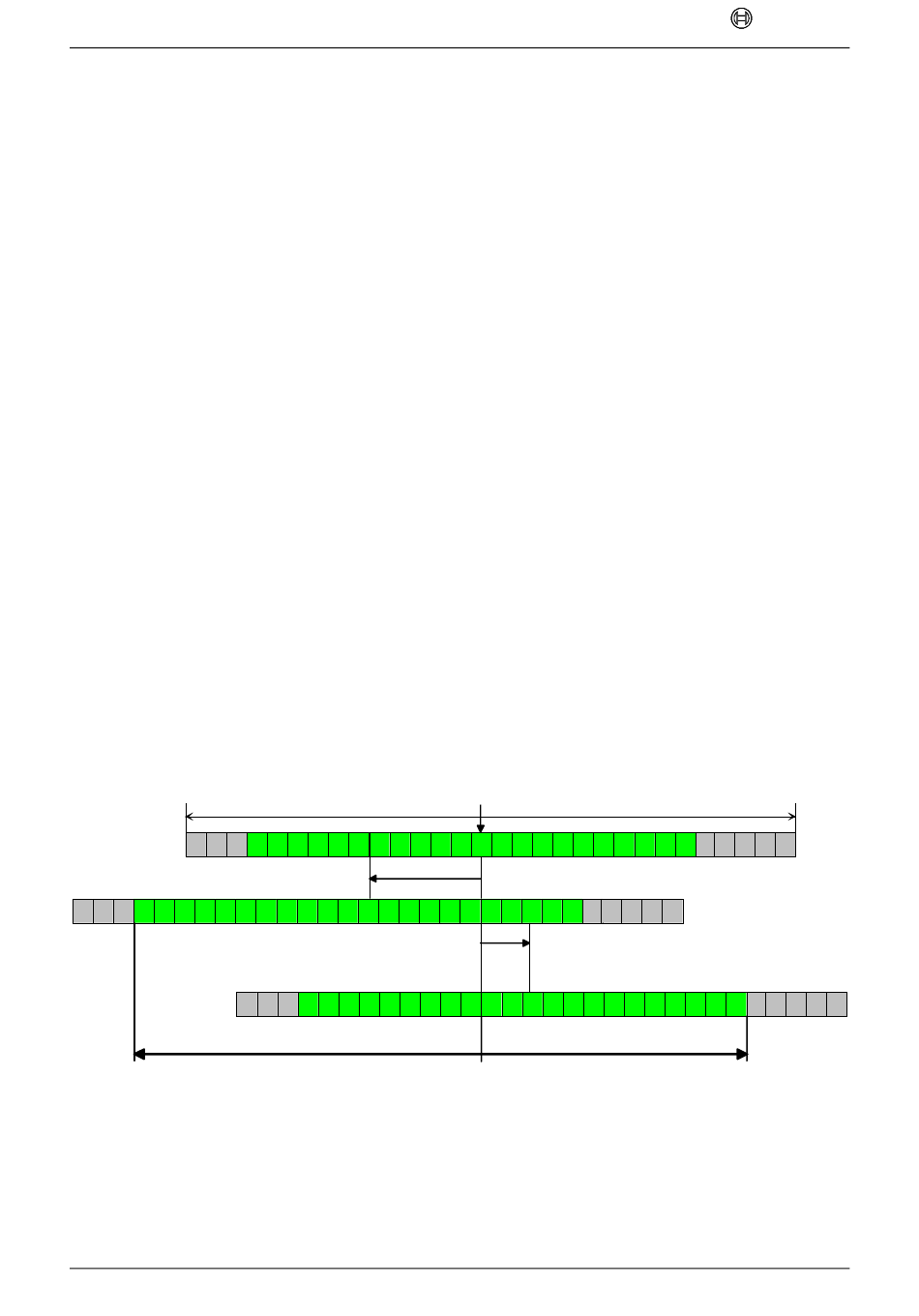

Abbildung FN_REG5: Beispiel BIP-Fenster im Sweep-Mode
