Erhöhung aufgrund Forderung des Klimasteuergerätes über CAN-Botschaft Clima1:
Über Clima1 Botschaft Bit 1.0 (S_KLB) und Bit 1.4 (S_KPZ) kann vom Klimasteuergerät eine
Leerlaufsolldrehzahlerhöhung angefordert werden. Wird eine Erhöhung angefordert, so wird bei
stillstehendem Fahrzeug (mrmLLN_ANH = 1) oder bei einer Drehzahl dzmNmit > mrwN_LLKLI +
mrwDN_EIN3 die erhöhte Leerlaufsolldrehzahl mrwN_LLKLI zur Maximumbildung in der
Leerlaufsolldrehzahlberechnung freigegeben. Das Bit S_KPZ der Botschaft Clima1 kann mit dem
Softwareschalter cowFUN_KPZ = 0 als Bedingung für eine Drehzahlanhebung ausgeblendet
werden. Anm.: Für den Fall daß beide Eingänge des Flip-Flops auf 1 liegen gilt mrmN_LLKLI = 0.
dzmNmit > mrwN_LLKLI + mrwDN_EIN3
mrmLLN_ANH
mrmCAN_KLI.0 =1 ( S_KLB )
m rm CAN_KLI.4 =1 ( S_KPZ )
cowFUN_KPZ
fbbEKLI_Q = 0
dzmNmit > mrmN_LLBAS + mrwDN_EIN3
fbbEKLI_Q
mrmCAN_KLI.0 = 0 ( S_KLB )
m rm CAN_KLI.4= 0 ( S_KPZ )
cowFUN_KPZ

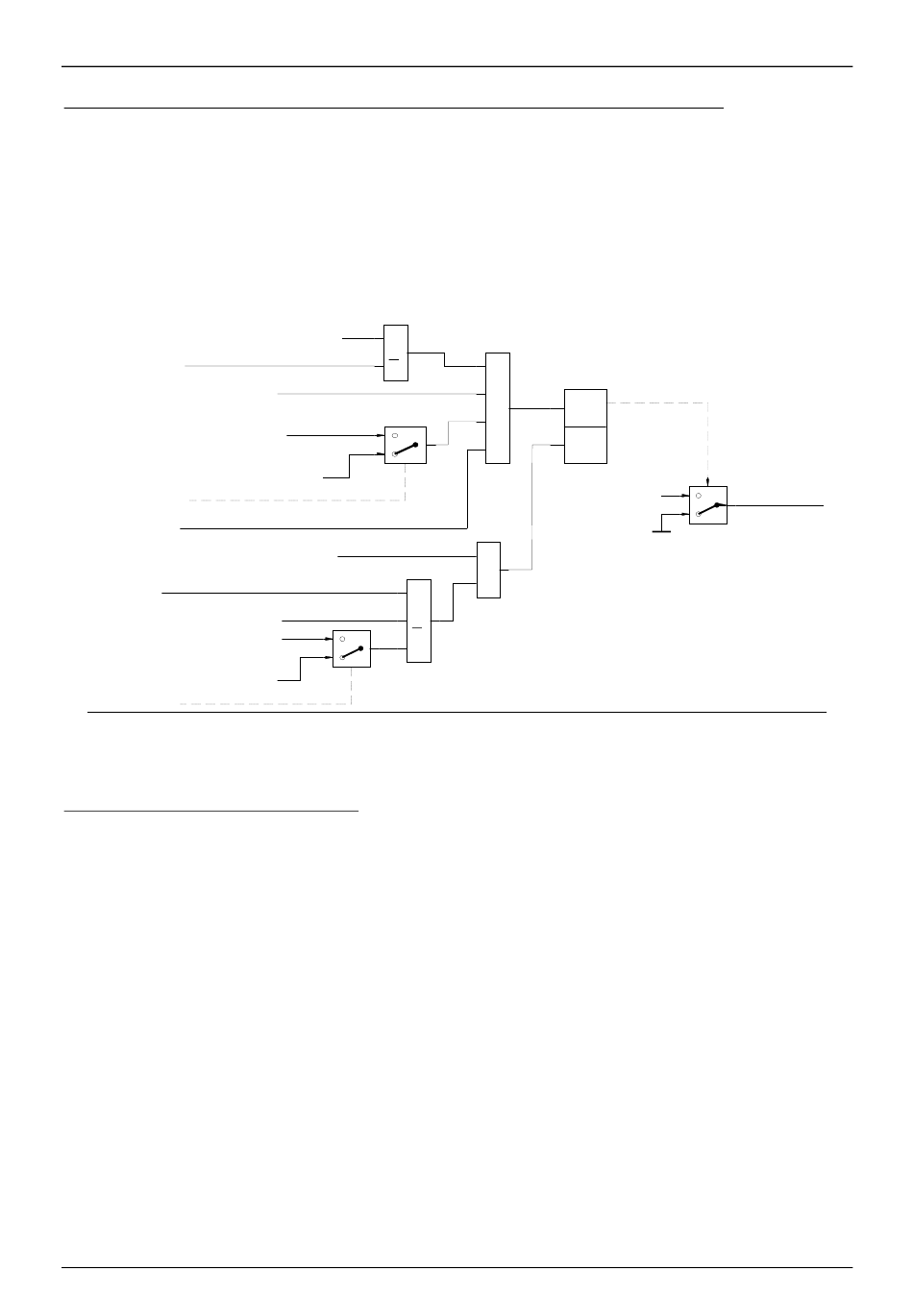

Abbildung MERELL08: Leerlaufdrehzahlanhebung Anforderung durch CAN-Botschaft Clima1
Erhöhung durch Getriebe2-Botschaft:
In der Getriebe2-Botschaft kann vom VL30-Getriebe eine Leerlaufsolldrehzahl angefordert werden.
Diese wird auf den maximalen Wert mrwCVTNLLM begrenzt und dann vom CAN-Empfangstask
als mrmN_LLCAN der LL-Solldrehzahl-Berechnung übermittelt. Wenn die VL30-Anforderung
deaktiviert ist (cowFUN_CVT = 0) wird mrmN_LLCAN immer Null gesendet und somit der
Eingriff in die N_LL-Berechnung verhindert. Siehe auch Kapitel Überwachung und CAN.
Die Forderung nach Anhebung der Leerlaufdrehzahl wird vom Motorsteuergerät erfüllt, wenn die
geforderte Drehzahl mrmN_LLCAN nicht größer als die Summe aus Motordrehzahl dzmNmit und
einem tolerierten Drehzahlanstieg mrwCVTNtol. In diesem Fall geht mrmN_LLCAN direkt in die
Maximumbildung der Solldrehzahlberechnung ein. Wird die maximal tolerierte Leerlauf-
Drehzahlanhebung durch die angeforderte LL-Drehzahl überschritten, wird der Wert mroN_LLCA1
(mrwCVTNtol + dzmNmit) eingefroren und in die Maximumbildung der Solldrehzahlberechnung
eingespeist. Erst wenn die Drehzahl dzmNmit den Wert von mrmN_LLCAN überschreitet, wird die
Anhebung der Leerlaufdrehzahl auf mrmN_LLCAN zugelassen und der eingefrorene Drehzahlwert
aufgetaut.Um die Forderung nach einem zügigem Anstieg der Leerlaufdrehzahl zu erfüllen, wird die
Rampe mrwLLR_AN2 wirksam, sobald die zugelassene Solldrehzahl mroN_LLCA2 größer ist als
die aktuelle Leerlaufdrehzahl mrmN_LLBAS. Ist die aktuelle Leerlaufdrehzahl größer als
mroN_LLCA2, so wird auf mroN_LLCA2 mittels mrwLLR_AB2 heruntergerampt. mrwLLR_AN2
