6.3.2 Entprellzähler für Fehlereintrag
Erstes Auftreten Fehler (FLC auf 2 appliziert)
FLC
2
1
Start Fehler
(DC)
FLC
2
1
Start DC Fehler
FLC
2
1
Start Fehler k.Fehl. Fehler
(DC)

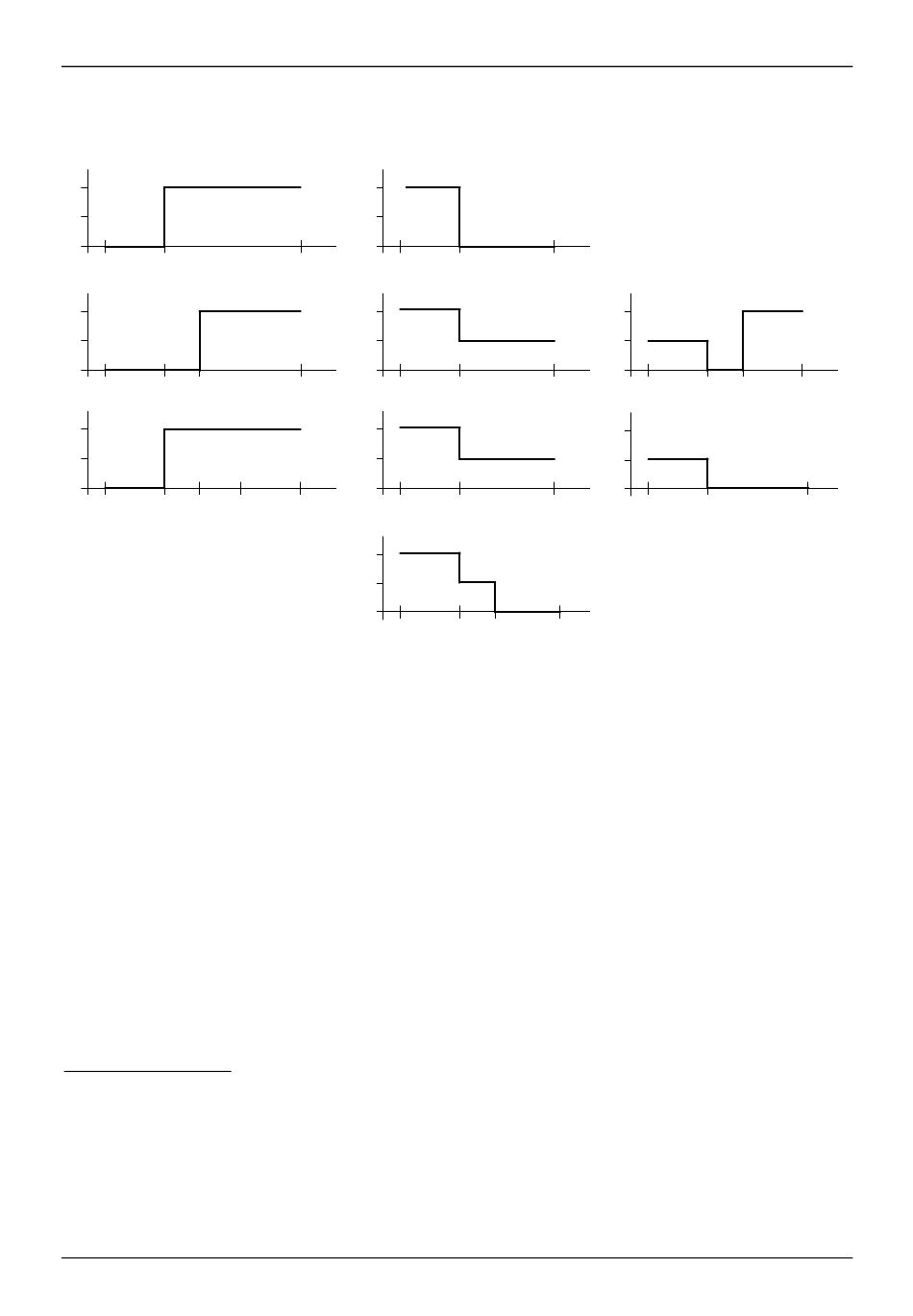

Abbildung UEBEFB04: Zähler für entprellten Eintrag fbwS..FLC
Für jeden Pfad kann die Anzahl der Entprellzyklen im Parameter fbwS..FLC für entprellten Eintrag
definiert werden. Wenn ein Fehlerpfad endgültig defekt (Vorentprellung) wird, so wird er vorläufig
im Fehlerspeicher eingetragen und der Eintragsentprellzähler (Byte 4 im zugehörigen FSP Eintrag)
auf den Wert fbwS..FLC gesetzt. Innerhalb desselben DC's ändert sich der Zustand des
Fehlereintrages dann nicht mehr (Nur Fehlerzustandsbits, Häufigkeitszähler und sporadisch Bits
werden laufend aktualisiert). Bei jedem nachfolgenden DC wird der Eintragszähler dekrementiert.
Erreicht der Zähler 0, ohne daß der Fehlerpfad in einem weiteren DC endgültig defekt wurde, so
wird der Fehlereintrag vollständig gelöscht. Wird der Fehlerpfad in einem der weiteren DC
endgültig defekt (Vorentprellung), bevor der Eintragszähler 0 erreicht hat, so wird der Fehlereintrag
entprellt im Fehlerspeicher eingetragen. Das heißt: Tritt der Fehler in mindestens 2 DC's
innerhalb von fbwS..FLC DC's auf, wird der Fehler entprellt eingetragen.
Applikationshinweis:
Wird fbwS...FLC auf einen Wert von 0 appliziert so erfolgt bei „endgültig defekt"
(Vorentprellung) Einstufung ein sofortiger entprellter Fehlereintrag im Fehlerspeicher.
Wird fbwS...FLC auf einen Wert von 255 appliziert, so erfolgt kein Fehlereintrag des Pfades im
Fehlerspeicher. Die Ersatzfunktion wird durchgeführt, wenn dies im Label fbwE...T appliziert ist.
© Alle Rechte bei Robert Bosch GmbH, auch für den Fall von Schutzrechtsanmeldungen. Jede Verfügungsbefugnis, wie Kopier- und Weitergaberecht bei uns.
26. Juli 2000 Fehlerbehandlung - Datensatzparameter pro Fehlerpfad
EDC15+
Y 281 S01 / 127 - PEA
nächster Fahrzyklus
FLC
2
1
Motor aus Start Fehler, DC
entprellter
FLC
Eintrag
2
1
Motor aus Start
FLC
2
1
Motor aus Start
FLC
2
1
Start
Motor aus
FLC
2
1
DC Motor aus
FLC
2
1
DC Motor aus
DC Fehler, Motor aus
entprellter
Eintrag
Seite 6-5
übernächster Fahrzyklus
erneuter vorl. Eintrag
Start DC, Motor aus
Eintrag
gelöscht.
Start Fehler, DC Motor aus
entprellter
Eintrag
