mrmM_EAG4
RAMPE
mrwDM_E_R
RAMPE
mrwDM_E_H
Drehzahlgrad.
normiert auf
daeHPPER = N
Drehzahlgrad.
normiert auf
daeHPPER =
N/mrwPCOUNT
dzmNmit
mrmM_EAKT
mrwM_EH_KF
mrwM_ER_KF
dimAG4
Fehlerbe-
handlung

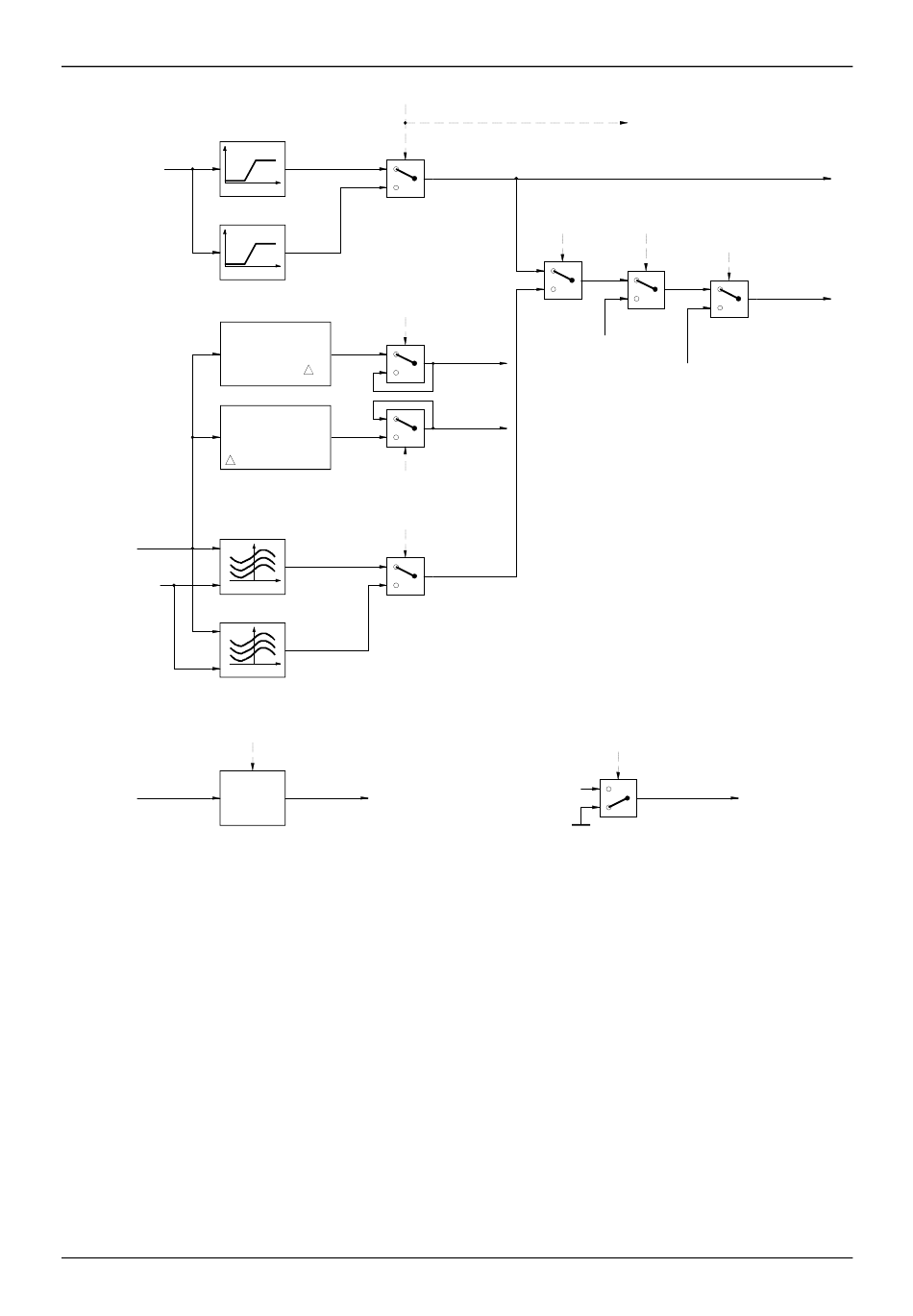

Abbildung MEREEX03: Externer Mengeneingriff durch das AG4
Ist das AG4 nicht aktiv, wird im zeitsynchronen Teil der Mengenberechnung laufend ein
Drehzahlgradient mroDZ_GLO berechnet und mit der Schwelle mrwGRDSCHW verglichen. Ist der
Drehzahlgradient größer, oder gleich dieser Schwelle, würde bei einer Schaltaktivität des AG4 eine
Rückschaltung vorliegen. Ist er kleiner, würde das AG4 hochschalten. In Abhängigkeit vom
Resultat dieses Vergleichs wird aus dem Kennfeld mrwM_EH_KF oder mrwM_ER_KF (Hoch-
oder Rückschaltkennfeld) eine AG4 Eingriffsmenge mrmM_EAG4, abhängig von der aktuellen
Drehzahl dzmNmit und der Menge mrmM_EAKT, ermittelt.
Bei Erkennen eines Aktivitätssignals dimAG4 des AG4 im zeitsynchronen Teil der
Mengenberechnung wird der ermittelte Schaltsinn eingefroren und eine Eingriffsmenge
mrmM_EAG4 berechnet. Diese Eingriffsmenge wird nun während der Aktivitätsphase des AG4
entsprechend der Drehzahl dzmNmit laufend aktualisiert. Während dimAG4 aktiv ist, wird der D -
Anteil des ARD initialisiert (mrmINARD_D).
