2.11.5 MSR Eingriff
MSR Eingriff über CAN:
mrmMSR_roh
mrwMULINF3
mrmBI_SOLL
mrmM_ELLR
mrmM_EMSR
Die Bits mrmMSRSTAT.4 bis mrmMSRSTAT.B werden direkt von den Bits mrmMSR_CAN.4 bis
mrmMSR_CAN.B übernommen.
Berechnung der Eingriffsmenge:
Vom ASR/MSR Steuergerät wird über CAN das MSR Eingriffsmoment mrmMSR_roh
(umgerechneter physikalischer Wert mroMD_MSR (der Rohwert wird in mrmMSR_roh
ausgegeben)
übertragen.
mrmMSRSTAT.5 und Nichtzutreffen der Abbruchbedingung (s.u.) mit dem spezifisch indizierten
Kraftstoffverbrauch (mrmBI_SOLL) multipliziert. Von dieser Eingriffsmenge mroM_EMSRr wird
die aktuelle Menge des Leerlaufreglers mrmM_ELLR abgezogen und das Ergebnis nach unten auf 0
begrenzt, woraus sich die für die Ermittlung der Wunschmenge relevante Menge mroM_EMSR
ergibt.
Botschaftsfehler Bremse (mrmMSRSTAT.4 = 1):
Bei gesetztem Bit mrmMSR_CAN.4 werden die Statusbits mrmMSRSTAT.4 und mrmASRSTAT.4
gesetzt. In weiterer Folge wird das Bit mrmMSRSTAT.7 gesetzt.
MSR - Eingriffswunsch kann nicht, oder nicht vollständig erfüllt werden (mrmMSRSTAT.7 = 1):
Dieses Bit wird gesetzt
• bei über Datensatz deaktiviertem MSR-CAN Eingriff cowFUN_MSR ≠ 2,
• bei Botschaftsfehler ASR/MSR mrmMSR_CAN.4 (Timeout oder Botschaftsdaten inkonsistent)
• bei Überschreitung der Begrenzungsmenge mroM_EBEGR erhöht um den Toleranzwert
mrwM_E_ToB durch die Eingriffsmenge mroM_EMSRr (mroHYSSTAT.2). Sinkt die
Eingriffsmenge mroM_EMSRr wieder unter oder auf die aktuelle Begrenzungsmenge
mroM_EBEGR, so wird das Bit mroHYSSTAT.2 zurückgesetzt.
© Alle Rechte bei Robert Bosch GmbH, auch für den Fall von Schutzrechtsanmeldungen. Jede Verfügungsbefugnis, wie Kopier- und Weitergaberecht bei uns.
RBOS/EDS3
EDC15+
Y 281 S01 / 127 - PEA
mroMD_MSR
RAMPE
mrwMSRRAMP
MAX
0

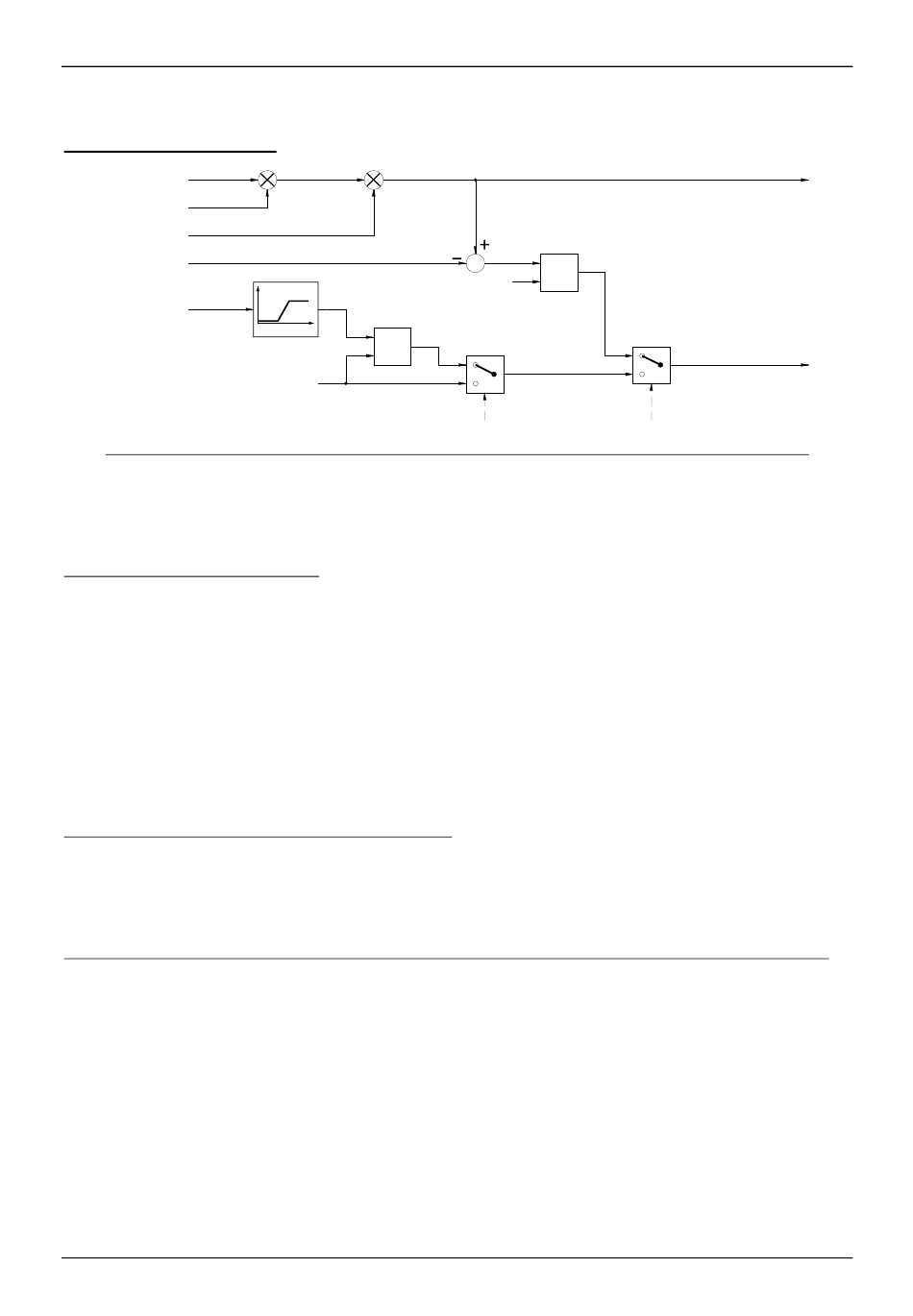

Abbildung MEREEX10: MSR Eingriff
Dieses
Moment
Mengenberechnung - Externer Mengeneingriff
MAX
0
mroM_EXMSR
mrmMSR_roh = 0
Abbruchbedingung erfüllt
(Neutralwert)
wird
bei
gesetztem
0
bosch
mroM_EMSRr
mrmM_EMSR
MSR
Anforderungsbit
26. Juli 2000
