8.57 Steuergerät (SG)
Überwachung
Überwachungsstrategie
von
Gatearray
In der Frage Antwort Kommunikation zwischen Gatearray und µC werden vom µC abwechselnd richtige
(Überwa-
und falsche Antworten auf die Fragen vom Überwachungsmodul im Gatearray gegeben. Es gibt drei
chungsmodul)
Möglichkeiten von falschen Antworten:
-
Antworten mit falschem Inhalt zur richtigen Zeit
-
Antworten mit richtigem Inhalt zu früh
-
Antworten mit richtigem Inhalt zu spät
Durch die Auswertung des im Gatearray befindlichen Fehlerzählers, der bei falschen Antworten inkre-
mentiert (max. 7) und bei richtigen Antworten dekrementiert wird und auf den der µC nur lesend Zugriff
hat, kann die korrekte Reaktion des Gatearrays überwacht werden.
Im Falle einer falschen Reaktion des Überwachungsmoduls wird der Fehler fbbERUC_U gesetzt.
Tritt der Fehler "redundante Schubüberwachung (fbbERUC_S)" auf, so wird die Kommunikation zum
Gate-Array abgebrochen.-
RBOS/EDS3
MV-Endstufe
MV-Endstufe

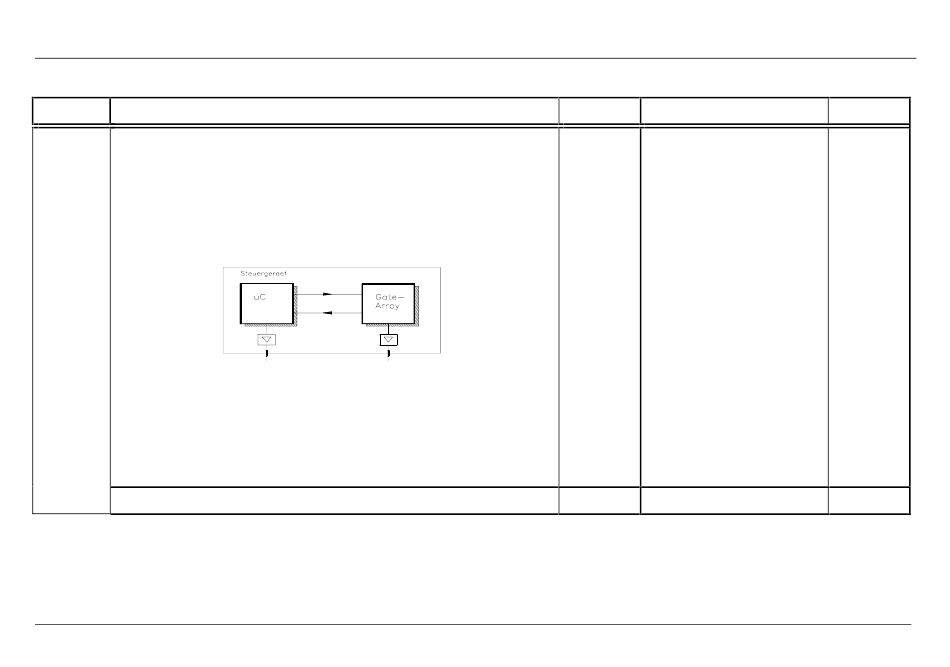

Abbildung UEBE_03
© Alle Rechte bei Robert Bosch GmbH, auch für den Fall von Schutzrechtsanmeldungen. Jede Verfügungsbefugnis, wie Kopier- und Weitergaberecht bei uns.
Überwachungskonzept - Steuergerät (SG)
EDC15+
Y 281 S01 / 127 - PEA
Daten
Ersatzfunktion
Abschalten der MV-Ansteuerung über
mrmZUMEAUS
Abschalten der Ansteuerung durch das
Überwachungsmodul im Gate-Array
Seite 8-65
Daten
26. Juli 2000
