0
bosch
U_LMM
A/D
Abtastung
U_LM2
SRC
A/D
anwLM2_...
fbwELM2_..

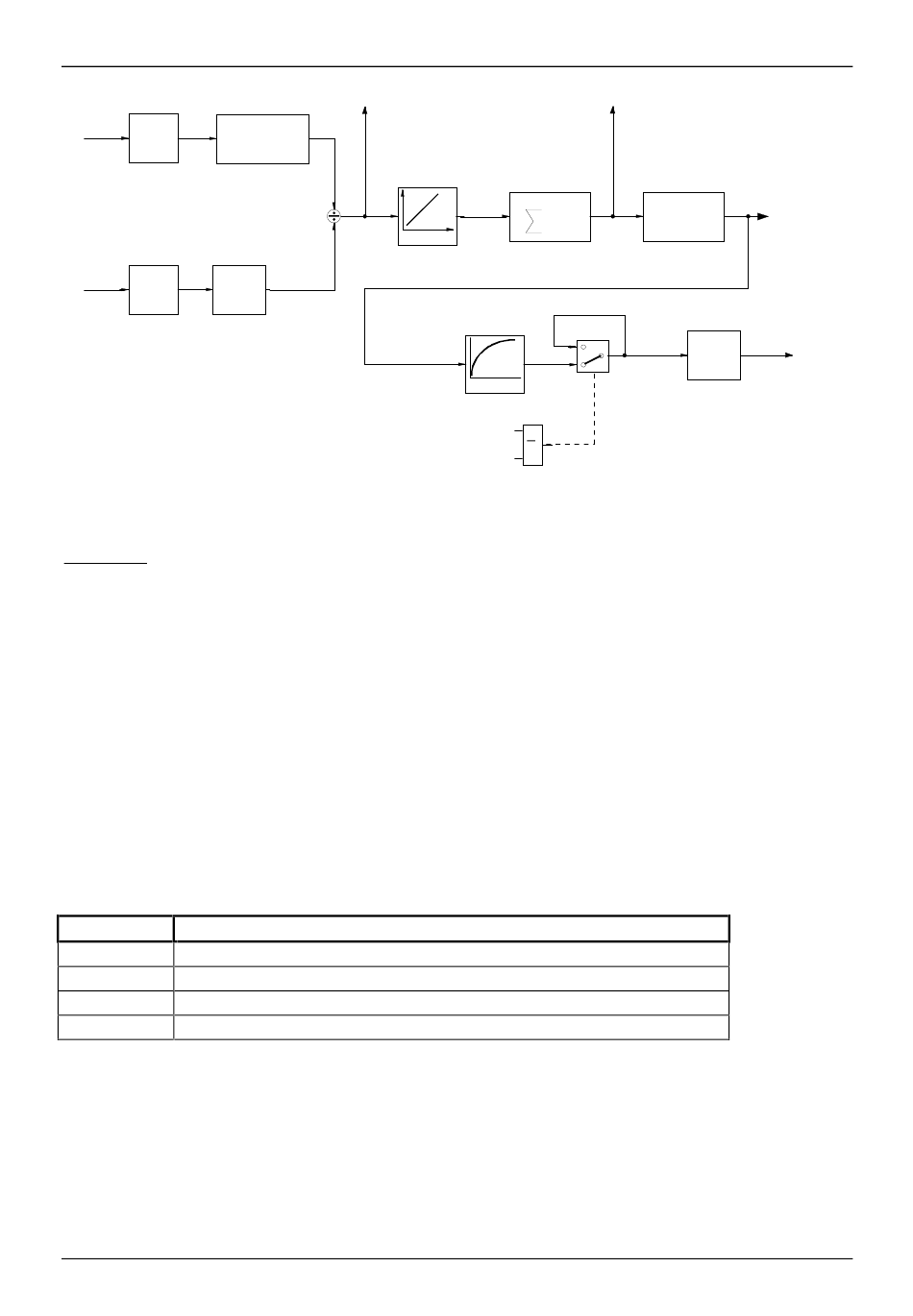

Abbildung EANA08: Bearbeitung ratiometrisch, Erfassung zeitsynchron alle 1 ms (4)
Erfassung:
Das Signal eines Luftmassenmessers (z.B. Heißfilmluftmassenmesser (HFM), Signal proportional
zum Luftmassendurchsatz) oder eines Luftmengenmessers (z.B. Klappenluftmengenmesser (KLM),
Signal proportional zum Luftmengendurchsatz) kann erfaßt werden.
Dieses Signal hat eine Speisespannung, über die der Rohwert normiert wird. Bei einem SRC -
Fehler der Speisespannung wird für die Luftmasse armM_List der Vorgabewert arwLMBPVGW
vorgegeben.
Für den Luftmengenmesser (LMM) wird der Signal Range Check nur im Drehzahlbereich (untere
Drehzahlschwelle anwLMD_N1 obere Drehzahlschwelle anwLMD_N2) durchgeführt. Bei einem
SRC Fehler wird für die Luftmasse armM_List der Vorgabewert arwLMBPVGW vorgegeben. Bei
HFM2 und HFM5 wird die Luftmenge nur innerhalb dieser Drehzahlschwellen erfaßt, außerhalb
dieser Schwellen wird der letztgültige Meßwert eingefroren. Der Meßwert wird auch eingefroren,
wenn die Grenzen anwLMM_MIN und anwLMM_MAX unter - bzw. überschritten werden.
Beschreibung des Softwareschalters Luftmengen -/ Luftmassenmesser cowV_LMM_S:
Dezimalwert Kommentar
1
Bearbeitung ratiometrisch, Erfassung zeitsynchron alle 20 ms
2
Bearbeitung nicht ratiometrisch, Erfassung drehzahlsynchron
3
Bearbeitung ratiometrisch, Erfassung drehzahlsynchron
4
Bearbeitung ratiometrisch, Erfassung zeitsynchron alle 1 ms
© Alle Rechte bei Robert Bosch GmbH, auch für den Fall von Schutzrechtsanmeldungen. Jede Verfügungsbefugnis, wie Kopier- und Weitergaberecht bei uns.
26. Juli 2000
EDC15+
Y 281 S01 / 127 - PEA
anoU_LMM51
1 ms
anwLMM_KL
dzmNmit<anwLMD_N1
dzmNmit>anwLMD_N2
Eingangssignale - Analogeingänge
anoU_LMM1S
Segment
[kg/h]
M (i)
L
KL
PT1
>1
Seite 9-13
Mittelung
anoU_LMM2S
2 Segmente
[kg/h]
anmLMM
SRC
anwLMM_...
fbwELM5_..
RBOS/EDS3
