Seite 12-10
12.6 BIP - Erfassung
(Förderbeginn - Regelung)
Die Erfassung des MV - Schließzeitpunkt bzw. des Förderbeginnes (BIP: Begin of Injection Period)
dient der Kompensation der MV - Schließzeitstreuungen
Herstellung oder über der Lebensdauer ergeben. Es handelt sich dabei lediglich um eine Korrektur
des bereits aus Kennfeldern bzw. Kennlinien berechneten MV - Schließzeit ( BIP - Zeit )
Erwartungswertes zmmBPTerw. Erst durch diese Korrektur wird eine Gleichstellung aller MV
hinsichtlich Förderbeginn - Istwert und somit eine genaue Zumessung erreicht.
Ziel der Förderbeginn - Regelung ist es demnach, den Magnetventil - Einschaltwinkel MV
zmoCMVONHE) so einzustellen, daß das Magnetventil möglichst genau dann schließt, wenn der
aktuelle KW - Winkelstand mit dem Förderbeginn - Sollwert zmmFBsoll übereinstimmt.
MV-Bestromungsbeginn
zmoBPTaktx => zmoBPTvorh
Anzugsstrom-
Regelung:
zmwMV_Ianz
BIP-Winkel =
zmoBPTvorh / INKPEDA
zmoCMVONHE
zmoCMVONHE = zmmFBsoll - BIP-Winkel
1
Schließzeit: Zeit von Bestromungsbeginn bis Schließen des Magnetventils
© Alle Rechte bei Robert Bosch GmbH, auch für den Fall von Schutzrechtsanmeldungen. Jede Verfügungsbefugnis, wie Kopier- und Weitergaberecht bei uns.
RBOS/EDS3
EDC15+
Y 281 S01 / 127 - PEA
MV-Schließzeitpunkt
BIP-Fen-Ende
= zmoBPTvorh + zmoBPFepos
BIP-Fen-Anfang = zmoBPTvorh - zmoBPFeneg
zmoBP_Fen
zmmFBsoll

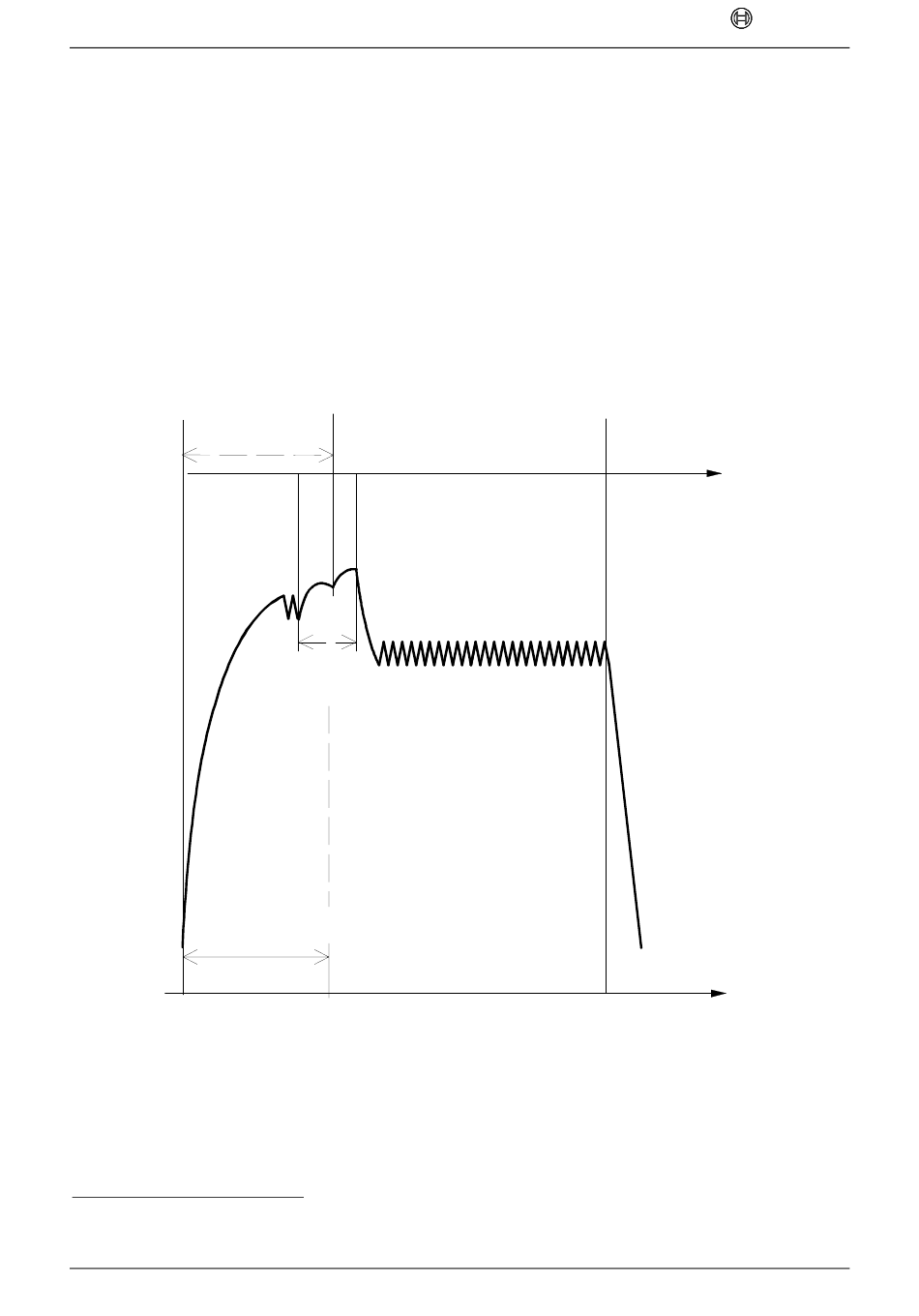

Abbildung FN_REG1: MV - Strom - Verlauf
Pumpenansteuerung - BIP - Erfassung
1
(Exemplar zu Exemplar), die sich bei der
MV-Bestromungsende
Haltestrom-
Regelung:
zmwMV_Ihal
zmoCMVOFHE
zmoCMVOFHE = zmmFBsoll + zmmFDsoll
BOSCH
(bzw.
on
Zeit nach
MV-ON
Grad KW
26. Juli 2000
