9.2.6 TD Signal
DZG-Signal
DZG-Interrupt
TD-Signal
TD-Signal (toggle)
Das drehzahlsynchrone TD-Signal dient der Ausgabe einer Drehzahlinformation. Es kann über den
Softwareschalter cowFUN_TDS konfiguriert werden (Änderungen werden nur nach Initialisierung
wirksam) :
Wertebereich des Softwareschalters Drehzahlmessersignal TDS cowFUN_TDS (dezimalkodiert):
−
0
= kein TD-Signal erzeugen
Den folgenden Konfigurationen cowFUN_TDS=(1,2,3,4) ist der Label phwK_TDvt gemeinsam:
Die Segmentnummer des Drehzahlinterrupts ( 0 bis Zylinderzahl*2-1 ) muß ein ganzzahliges
Vielfaches des Vorteilers phwK_TDvt sein.
−
1
= TD-Signal mit konstanter Länge und LOW Pegel
Korrespondiert der aktuelle Drehzahlinterrupt mit Segment 0 oder Segment
phwK_TDvt, so wird für die Dauer mrwSH_TDPE der Ausgang auf LOW gelegt.
Nach Ablauf dieser Zeit wird der Ausgang HIGH.
−
2
= TD-Signal mit konstanter Länge und HIGH Pegel
Korrespondiert der aktuelle Drehzahlinterrupt mit Segment 0 oder Segment
phwK_TDvt, so wird für die Dauer mrwSH_TDPE der Ausgang auf HIGH gelegt.
Nach Ablauf dieser Zeit wird der Ausgang LOW.
−
3
= TD-Signal toggeln
Korrespondiert der aktuelle Drehzahlinterrupt mit Segment 0 oder Segment
phwK_TDvt, so wird der Zustand des Ausgangs gewechselt.
- 4
= TD-Signal
Korrespondiert der aktuelle Drehzahlinterrupt mit Segment 0 oder Segment
phwK_TDvt, so wird der Zustand des VP44-TD-Ausgangs gewechselt. Bei
defektem DZG wird aus der IWZ Drehzahl eine Periodendauer berechnet, und das
TD-Signal mit dieser Periodendauer getoggelt. Weiters wird über diese
Konfiguration das TQ-Signal für VP44 generiert.
© Alle Rechte bei Robert Bosch GmbH, auch für den Fall von Schutzrechtsanmeldungen. Jede Verfügungsbefugnis, wie Kopier- und Weitergaberecht bei uns.
26. Juli 2000
EDC15+
Y 281 S01 / 127 - PEA
T_ver
mrwSH_TDPE
0
1

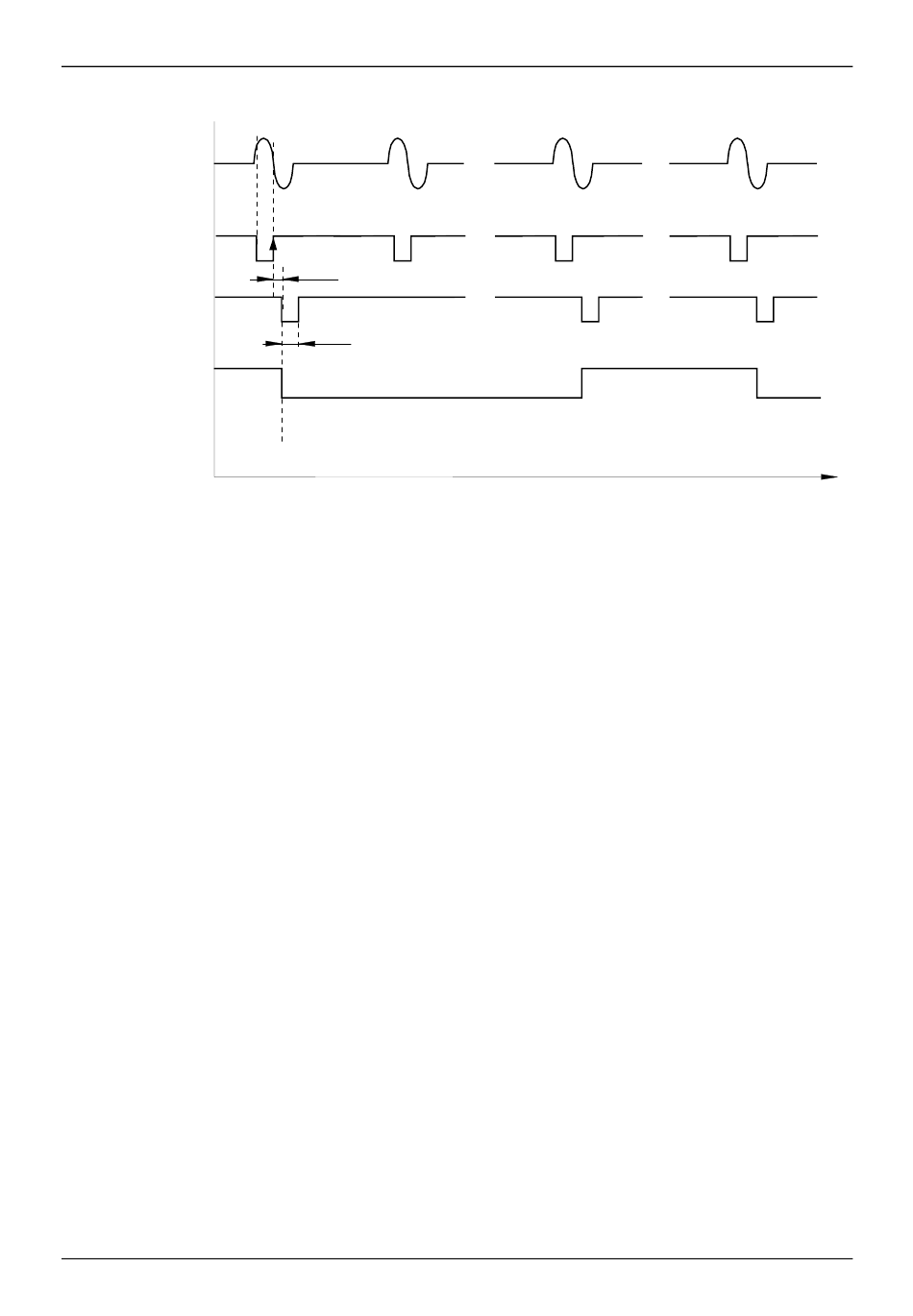

Abbildung EINAUS08: TD Signal
(nur bei VP44)
Ausgangssignale - TD Signal
phwK_TDvt
Seite 9-41
0
Segment
t
