11.2 Durchgriff-Test des AUS-Pin

Ansteuerung MV-ES
möglich =>fbbENLF_A
defekt melden
Beim AUS-Pin-Test wird der Durchgriff des AUS-Pin auf die MV-Endstufe überprüft.
0 AUS-Pin-Test vorbereiten: Zunächst wird der AUS-Pin vom µC gesetzt. Bei korrekter Funktion
hat der ASIC nun keinen Durchgriff auf die MV-Endstufe.
1 Durchgriff AUS-Pin testen: Es wird jetzt versucht, die MV-Endstufe über den ASIC
anzusteuern. Erkennt die Software einen Flankenwechsel am SHS-Pin, so wird der Fehler
fbbENLF_A defekt gemeldet.
2 AUS-Pin-Test Ende: Nachdem der AUS-Pin-Test abgeschlossen wurde, kann der Stabi-Test
durchgeführt werden.
© Alle Rechte bei Robert Bosch GmbH, auch für den Fall von Schutzrechtsanmeldungen. Jede Verfügungsbefugnis, wie Kopier- und Weitergaberecht bei uns.
26. Juli 2000
EDC15+
Y 281 S01 / 127 - PEA
0
AUS-Pin Test
vorbereiten
AUS-Pin setzen, d.h. keine
Ansteuerung zulassen
0
1
Durchgriff
AUS-Pin
testen
Ansteuerung MV-ES
nicht möglich
=>fbbENLF_A gut melden
1
1
2
AUS-Pin Test
Ende

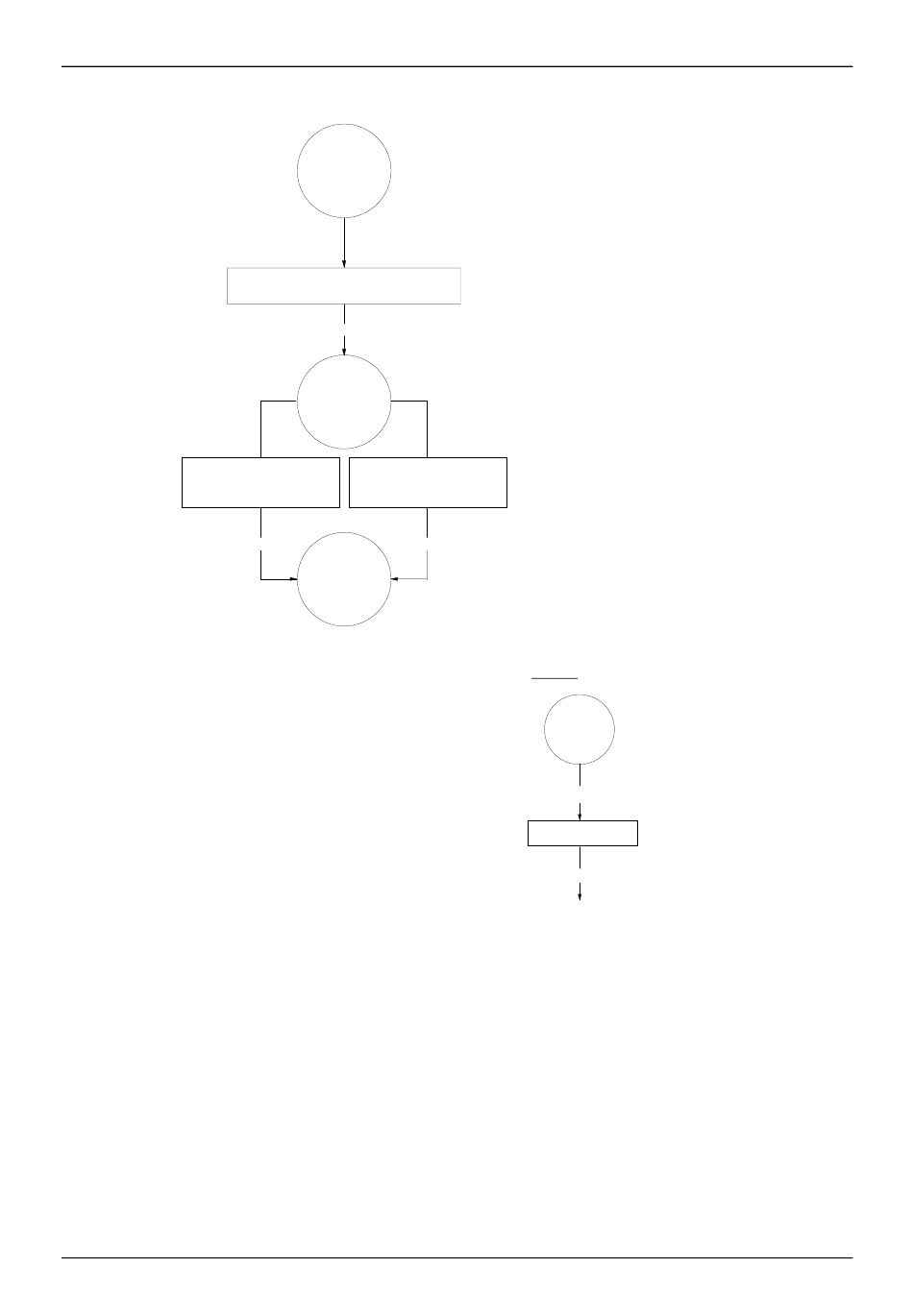

Abbildung SONSNL02: AUS-Pin-Test

Nachlauf - Durchgriff-Test des AUS-Pin

Legende:
S
Zustand
OLDA nloAUSPst = S
Ereignis
Zustandsübergang
T
OLDA Bit nloAUSPtr.T
Seite 11-5
RBOS/EDS3
