bosch
Bedingung 3
dzmNmit >= gswGS_N_NG oder
mrmM_EAKT >= gswGS_M_NG
Zwischen-
glühen
[F0]
gswGS_T_1G
abgelaufen
mrmM_EAKT > 0 (für gswGS_T3ZG)
warten auf
Zwischen-
glühen
[F1]
mrmM_EAKT < gswGS_MZGV
(für gswGS_T1ZG)
gswGS_T1ZG = f (anmLTF) und
gswt_ZGgsp abgelaufen (gsoZG_Erl = 1)
Sind mehrere Bedingungen gleichzeitig erfüllt, so werden nicht alle Übergänge auf der Status-
Message angezeigt.
5.1.2 Ermittlung der Glühanforderung
Die Glühzeitsteuerung kann von zwei Bedingungen aktiviert werden.
1) Das Steuergerät befindet sich nach K15 - Ein im Zustand "warten auf T_MOT". Es wird während
dieses Zustands aus der Motortemperatur eine Vorglühzeit ermittelt.
2.) Bei aktivierter ECOMATIC (cowECOMTC.0 == 1) wird die Vorglühzeitberechnung immer bei
Drehzahl 0 (Zustand "ECOMATIC - Warten") durchgeführt. In diesem Fall wird bei einer
Vorglühzeit gsmGS_t_VG > 0 und dzmNmit = 0 in allen Zuständen außer dem Zustand 0x30
"Bereitschaftsglühen" zur Information an das Ecomatic-SG ein Glüh - Informationsbit gsmGLUEH
gesetzt. In den Zustand 0x10 "Vorglühen" wird erst nach einer Startanforderung (Signalwechsel des
Motor - Aus - Bits dimECO ) durch die Ecomatic gewechselt.
© Alle Rechte bei Robert Bosch GmbH, auch für den Fall von Schutzrechtsanmeldungen. Jede Verfügungsbefugnis, wie Kopier- und Weitergaberecht bei uns.
26. Juli 2000
EDC15+
Y 281 S01 / 127 - PEA
kein Nach-
glühen
[D0]
mrmM_EAKT >= gsw_MEZG
(für gswGS_T2ZG) oder
gswt_ZGmax abgelaufen
(gsoZG_Erl = 0)
kein Glühen
[FF]
[XX]...Wert der Status-Message gsmGS_Pha

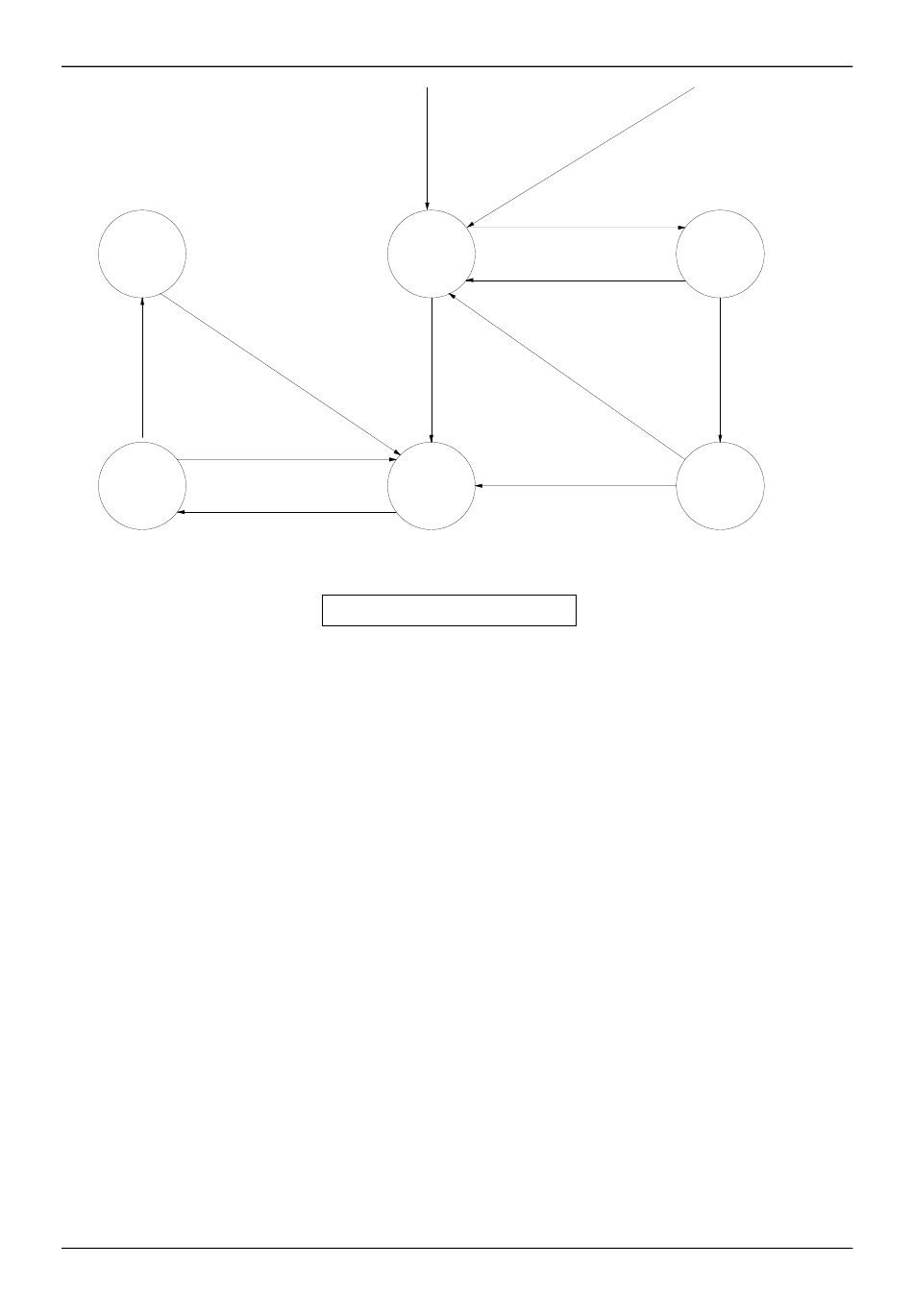

Abbildung SONSGZ02_2
Statusdiagramm der Glühzeitsteuerung
Sonstige Funktionen - Glühzeitsteuerung
mrmSTART_B == 0
dzmNmit < gswGS_N_NG und
mrmM_EAKT < gswGS_M_NG
Bedingung 3
Bedingung 3
Nachglühzeit
(gsoGS_t_NG)
abgelaufen
Nachglühzeit
(gsoGS_t_NG - gswGS_T_1G)
abgelaufen
Seite 5-5
mrmSTART_B == 0
warten auf
Nachglühen
[B1]
gswGS_T_1G
abgelaufen
Nachglühen
[B0]
RBOS/EDS3
