Seite 5-22
Startvorgang:
Wird das Startbit mrmSTART_B gelöscht, so erfolgt eine Freigabe des Klimakompressors nach
Ablauf der Verzögerungszeit klwTMIN_ST.

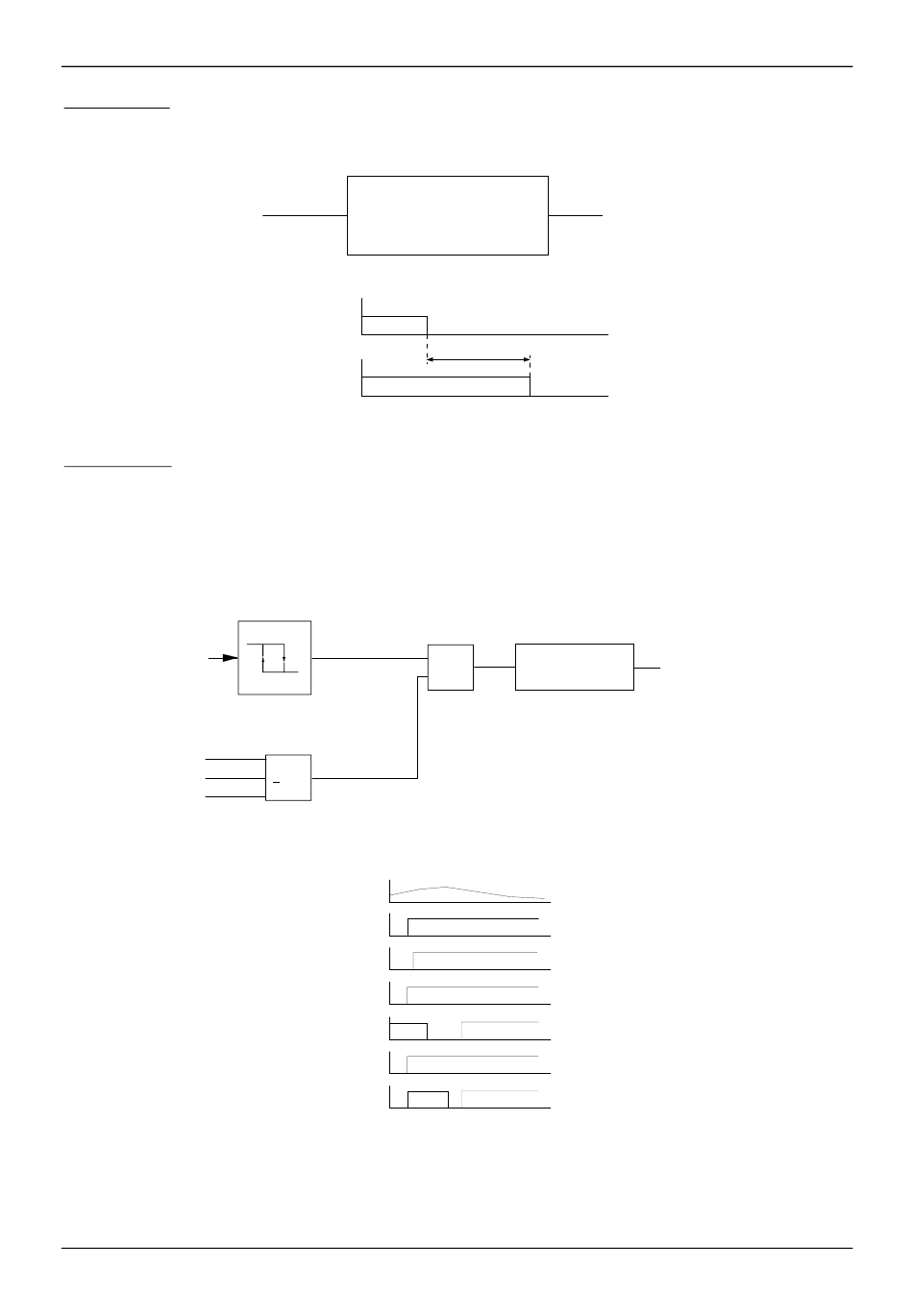

Abbildung SONSKL07: Abschaltbedingung Startvorgang
Systemfehler:
[(Fehler im Fahrgeschwindigkeitsgeber fboSFGG) ODER
(Fahrpedal defekt fboSPWG oder fboSPGS)
(Drehzahlgeber defekt fboSDZG)]
(Drehzahl dzoNmit < klwH_DZG3..)
Es erfolgt bei Erfüllung dieser Bedingungen eine Abschaltung für die Zeitdauer klwTMIN_SF.
dzoNmit
fbosFGG
fbosPWG
fbosDZG
Abbildung SONSKL09: Abschaltbedingung Systemfehler
© Alle Rechte bei Robert Bosch GmbH, auch für den Fall von Schutzrechtsanmeldungen. Jede Verfügungsbefugnis, wie Kopier- und Weitergaberecht bei uns.
RBOS/EDS3
EDC15+
Y 281 S01 / 127 - PEA
Zeitliche Begrenzung:
mrmSTART_B
Verzögerung nach negativer
Flanke um klwTMIN_ST
mrmSTART_B
klmSTAT.4
Abbildung SONSKL08: Zeitdiagramm Startvorgang
klmHYS Bit 7
Hysterese
klwH_ DZG3U
klwH_DZG3O
klmSTAT Bit 5
> 1
Fehler erkannt
dzoNmit
fboSFGG
fboSWPG
fboSDZG
klmSTAT.7
klmSTAT.5
klmSTAT.6
Abbildung SONSKL10: Zeitdiagramm Systemfehler
Sonstige Funktionen - Klimakompressor
klmSTAT.4
Abschaltung
wegen Start
Zeit
klwTMIN_ST
ODER
UND
Zeitliche Begrenzung:
&
Min.: klwTMIN_SF
Max.: -
Zeit
Zeit
Zeit
Zeit
Zeit
Zeit
Zeit
0
bosch
Zeit
klmSTAT Bit 6
Abschaltung
wegen Systemfehler
