Seite 3-18
Abschaltung bei Ladedruck-Anforderung:
Im Teillastbereich soll bei hohem positiven Wunschmengenwechsel die Abgasrückführung schnell
geschlossen werden, um einen schnellen Ladedruckaufbau zu ermöglichen. Um ein schnelles
Schließen der Ladeschaufeln erst nach Abschaltung der ARF zu ermöglichen, wird das LDR-TV
eingefroren. Der Arbeitsbereich wird durch einen Drehzahl- und Mengenbereich festgelegt
(arwABdzu, arwABdzo und arwABmeu, arwABmeo). Nur bei relativ weit geöffnetem Ventil soll
die Abschaltung erfolgen (ehmFAR1 < arwAB_TV). Findet in diesem Betriebsbereich eine starke
Erhöhung des LDR-TV statt (Änderung größer arwABldmax), die von einem positiven
Mengenwunsch hervorgerufen wird (mrmM_EWUN > arwABwunmx), dann erfolgt die
Abschaltung. Die Abschaltung wird nach jeder Auslösung mindestens für die Zeit arwABmint
abgeschaltet bleiben. Findet eine Abschaltung statt, dann wird das auslösende, vom LDR
ausgegebene TV für eine applizierbare Zeit eingefroren (TV vor dem Anstieg), in dieser Zeit ist
ldmVZ_akt = 1. Die Einfrierzeit ist abhängig von der gemittelten Drehzahl (Kennlinie
ldwVZDZ_KL) und dem ARF-TV (Kennlinie ldwVZAR_KL) vor der Abschaltung. Bei einer
applizierten Zeit von 0 µs wird die Funktion nicht ausgeführt. Die Einfrierzeit wird nur einmal
gestartet, erst nach der Freigabe des LDR-TVs wird die Funktion wieder ausgelöst.
ehmFLD_DK
PT1
arwABldPT1
arwABldmax
dzmNmit
arwABdzu
arwABdzo
mrmM_EWUN
arwABwunmx
mrmM_EAKT
arwABmeu
arwABmeo
arwAB_TV
ehmFAR1
PT1
arwABarPT1
dzmNmit

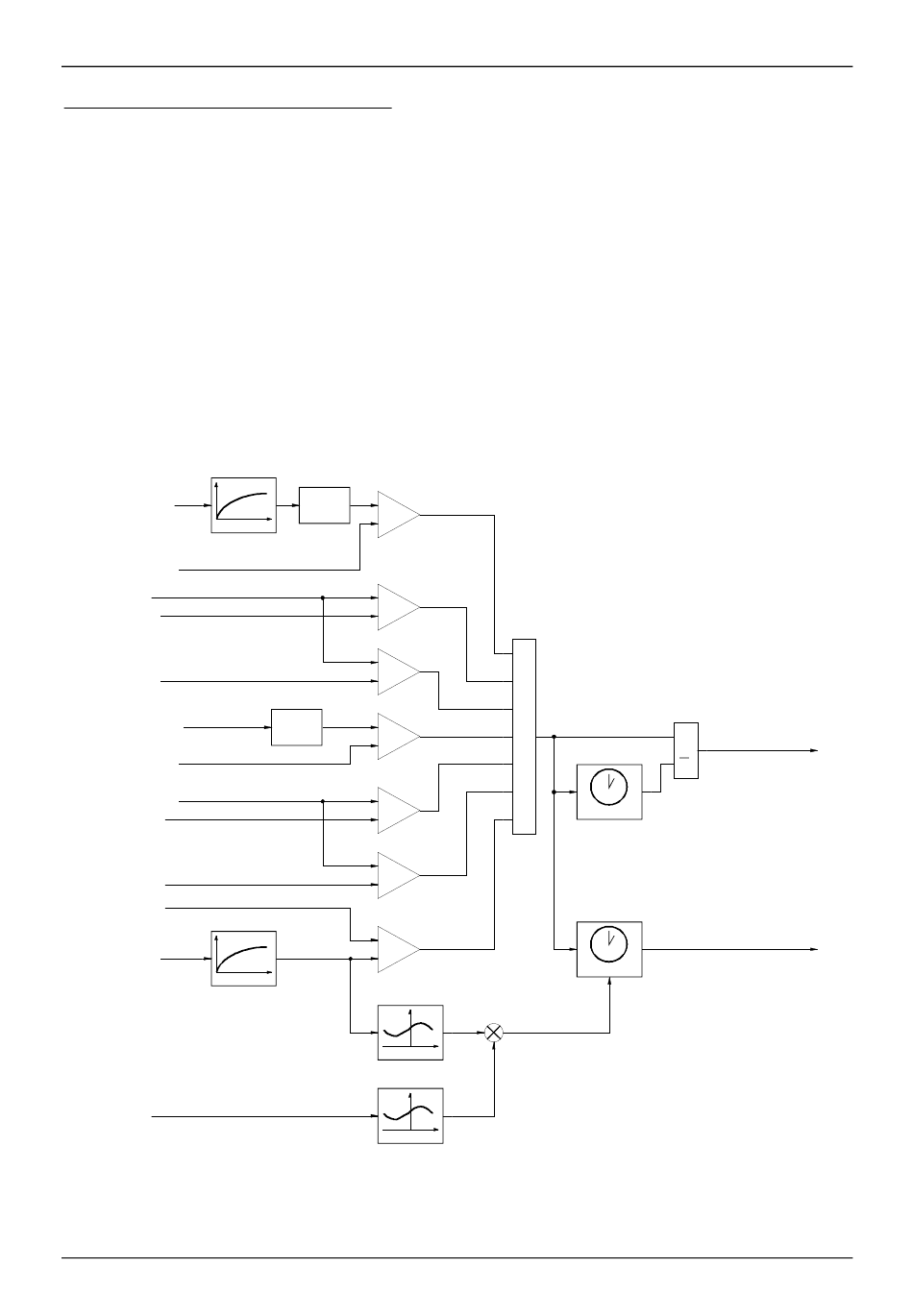

Abbildung ARF_16: Abschaltung bei Ladedruckanforderung
© Alle Rechte bei Robert Bosch GmbH, auch für den Fall von Schutzrechtsanmeldungen. Jede Verfügungsbefugnis, wie Kopier- und Weitergaberecht bei uns.
RBOS/EDS3
Abgasrückführung - Überwachung und Abschaltung
EDC15+
Y 281 S01 / 127 - PEA
a
d/dt
a>b
b
a
a>b
b
a
a<b
b
a
d/dt
a>b
b
a
a>b
b
a
a<b
b
b
aroREG3pt1
a<b
a
KL
ldwVZAR_KL
KL
ldwVZDZ_KL
&
>1
TIMER
arwABmint
TIMER
0
bosch
Status:
aroREG_2 = 3
(aroAB_VGW1.9)
ldmVZ_akt
26. Juli 2000
