bosch
3.5
Parallele Steuerung
dzmNmit
aroM_E
armARF_AGL
BEGRENZUNG
arwSWBAGMX
arwSWBAGMN
anmT_MOT
ldmADF
anmLTF
mrwPKOR_KF
Der Steuerwert aroRGsteu ist eine Funktion von Drehzahl dzmNmit, Menge armM_E, Motortempe-
ratur anmT_MOT, korrigierter Atmosphärendruck aroPkorr und Abgleichwert armARF_AGL. Die
Kennfelder und Kennlinien müssen in Tastverhältnisse des Abgasrückführstellers normiert werden.
Mit der Menge armM_E und der gemittelten Drehzahl dzmNmit wird der Grundwert aus dem
Kennfeld arwSTTVKF ermittelt.
Die Korrektur dieses Grundwertes erfolgt durch folgende Größen:
−
Abgleichwert
arwSWBAGMN. Dieser Luftmengenkorrekturwert wird mit der Kennlinie arwMLTVKL in
ein Tastverhältnis umgewandelt. Die Korrektur erfolgt additiv.
−
Höhenkorrektur über das Kennfeld arwSTPAKF. Die Korrektur erfolgt additiv.
−
Motortemperaturkorrektur über das Kennfeld arwSTTWKF. Die Korrektur erfolgt additiv.
© Alle Rechte bei Robert Bosch GmbH, auch für den Fall von Schutzrechtsanmeldungen. Jede Verfügungsbefugnis, wie Kopier- und Weitergaberecht bei uns.
26. Juli 2000
EDC15+
Y 281 S01 / 127 - PEA
aroARFAGL
aroPkorr
KF

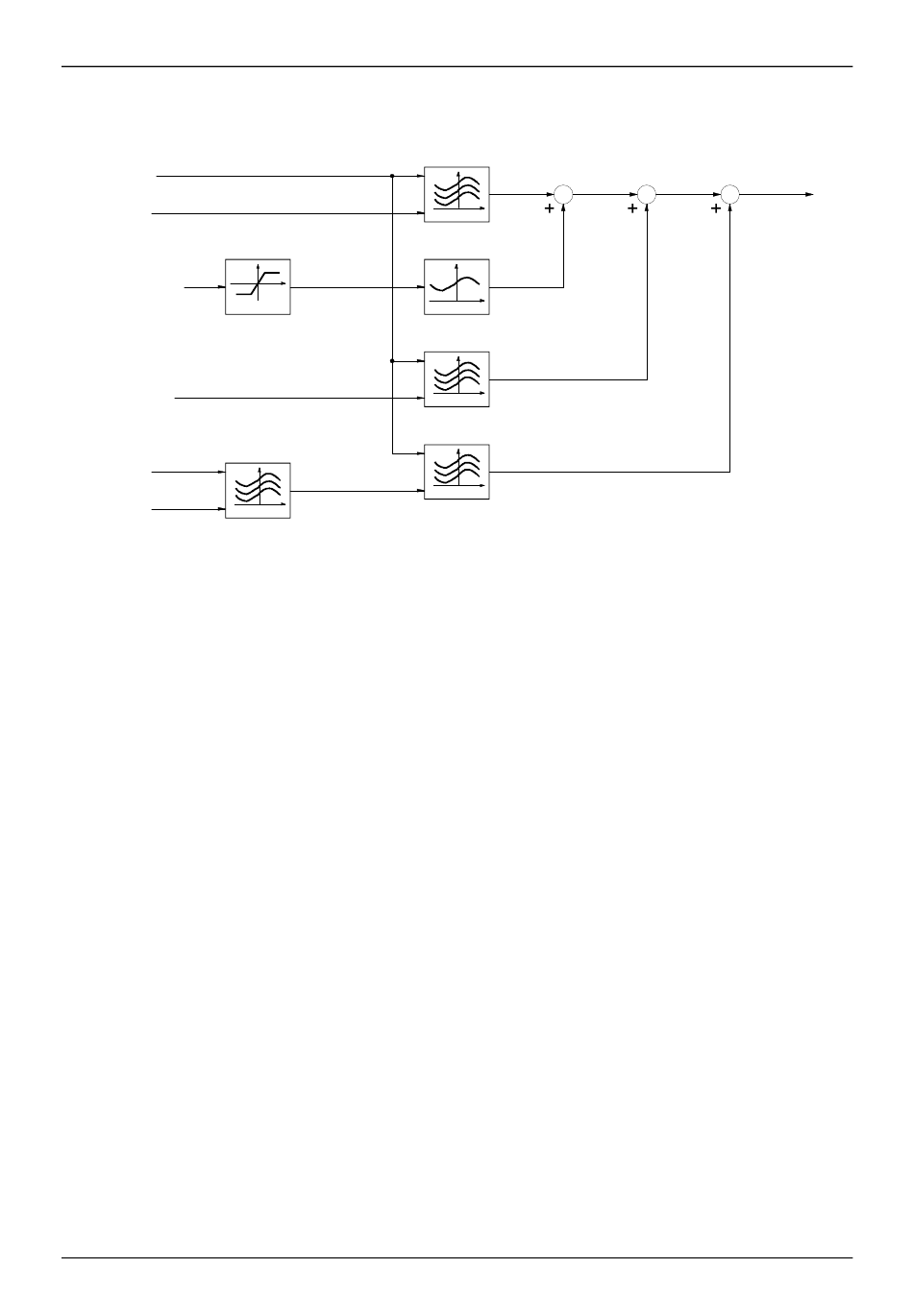

Abbildung ARF_05: Parallele Steuerung
über
Diagnoseschnittstelle,
Abgasrückführung - Parallele Steuerung
aroST1
KF
arwSTTVKF
KL
arwMLTVKL
KF
arwSTTWKF
KF
arwSTPAKF
begrenzt
durch
Seite 3-11
aroST2
aroRGsteu
arwSWBAGMX
und
RBOS/EDS3
