bosch
TV
[%]
gswGS_TV1
gswGS_TV2
gswGS_TV3

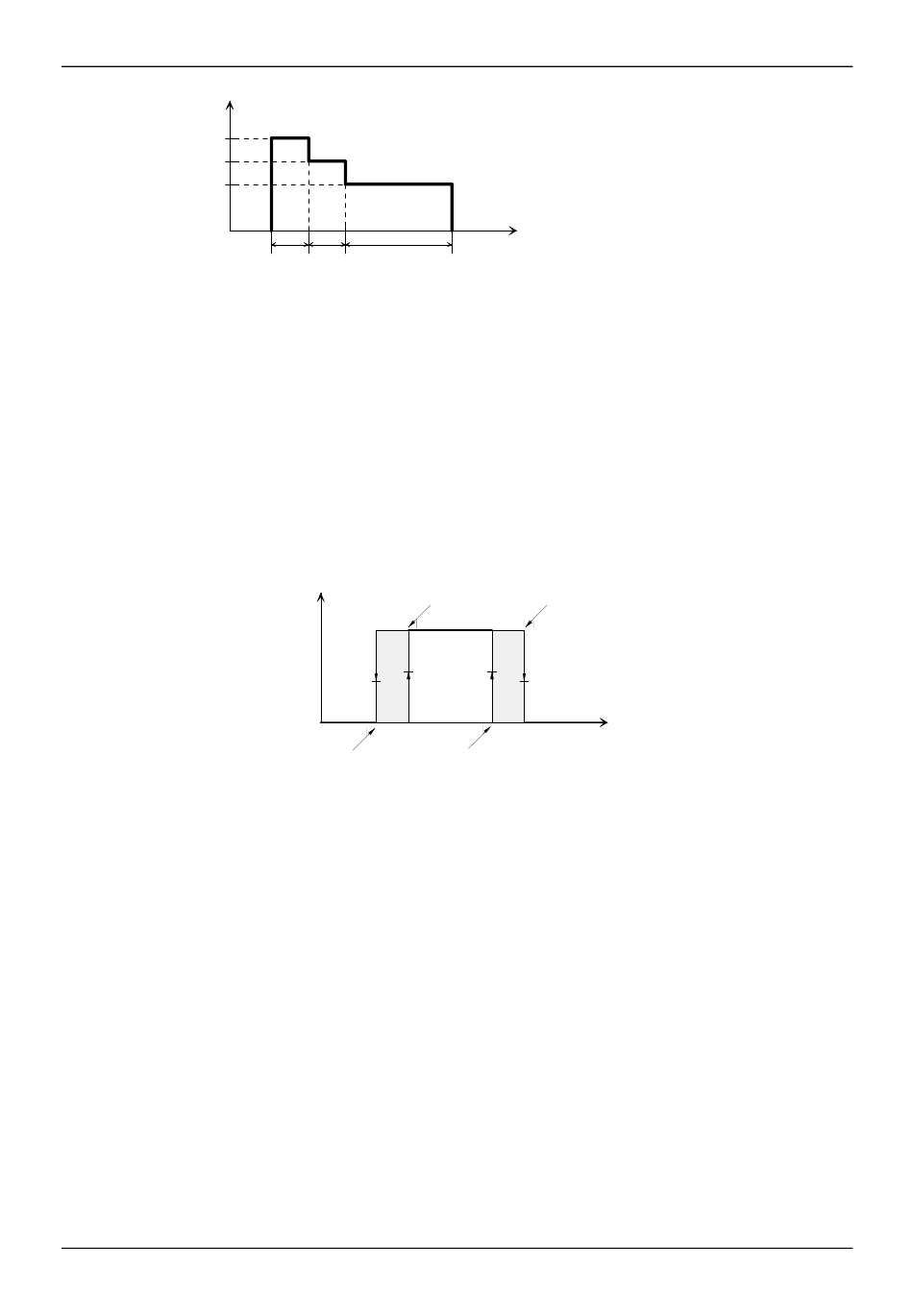

Abbildung SONSGZ03: Vorglühen für Glühkerzenansteuerung, 3. Generation
Für die Zustände Bereitschaftsglühen, Zwischenglühen und Nachglühen werden die Glühkerzen mit
einem Tastverhältnis gsoGS_TV4 angesteuert. Dieser Wert ergibt sich aus dem Kennfeld
gswTV4_KF in Abhängigkeit von der aktuellen Menge mrmM_EAKT und der Motordrehzahl
dzmNmit. Während des Startglühens wird mit dem Tastverhältnis gswGS_SGTV angesteuert. Über
die Batteriespannungshysterese gswUB_.. oder wenn keine auswertbare Drehzahl vorliegt
(zmmSYSERR.3 ist gesetzt), wird kein Tastverhältnis ausgegeben.
Abbildung SONSGZ08: Batteriespannungshysterese GSK 3
Batteriespannungskorrektur: siehe Kapitel „Eingangs- und Ausgangssignale" - Glührelaissteller
© Alle Rechte bei Robert Bosch GmbH, auch für den Fall von Schutzrechtsanmeldungen. Jede Verfügungsbefugnis, wie Kopier- und Weitergaberecht bei uns.
26. Juli 2000
EDC15+
Y 281 S01 / 127 - PEA
t1
t2
t3
t1 ... gsoGS_t1 (aus Kennlinie gswGS_t1KL)
t2 ... gswGS_t2
t3 ... gsmGS_t_VG (Vorglühzeit aus Kennfeld gswGS_VGKF) - gswGS_t2 - gsoGS_t1
Ansteuerung in
Abhängigkeit von
der Batteriespannung
gswUB_S2N
1
0
gswUB_S1
gswUB_S1N
Ansteuerung in Abhängigkeit der Batteriespannung
1: Ansteuern erlaubt
0: Ansteuern nicht erlaubt
Sonstige Funktionen - Glühzeitsteuerung
t [ms]
gswUB_S2
anmUBATT
Seite 5-3
