Seite 2-118
Darstellung der Schaltsignalreaktion:
dimAG4
1
0
N
mrmM_EWUN
∆t ... Reaktionszeit des Mengeneingriffs auf das Schaltsignal (max. 40 ms).
Die maximal erlaubte Dauer, während der ein AG4 Schalteingriff aktiv sein kann, wird durch die
Entprellzeit des Fehlerbits fbbEAG4_L bestimmt und damit implizit durch die Fehlerbehandlung
überwacht (siehe Überwachungskonzept).
Detaillierte Informationen über den Zustand des Mengeneingriffs durch das Automatikgetriebe AG4
sind in der OLDA mroAG4AKT zusammengefaßt.
Beschreibung des OLDA Status des AG4 Mengeneingriffs mroAG4AKT:
Bitposition
Dezimalwert Kommentar
0
1
1
2
2
4
3
8
4
16
Auswirkung des AG4 Mengeneingriffs auf die Wunschmenge mrmM_EWUN:
Eine Ausgabe der AG4 Eingriffsmenge mrmM_EAG4 erfolgt nur bei einem gültigen AG4
Schalteingriff. Ein gültiger Schalteingriff liegt vor, wenn das Eingangsignal aktiv und das Fehlerbit
fbbEAG4_L nicht gesetzt ist, oder wenn die AG4 Eingriffsmenge mrmM_EAG4 sich nach einem
gültigen Schaltsignal innerhalb der Rampe befindet und die Bedingung mrmM_EAG4 <
mrmM_EWUNF erfüllt ist. Die Rampe wird nur bei mrmM_EWUNF > 0 gestartet. Weiters wird
bei einem gültigen AG4 Eingriff über die Message mrmINARD_D der D - Anteil des Aktiven
Ruckeldämpfers initialisiert (Stellgröße D - Anteil = 0).
Ist der AG4 Eingriff gültig und die berechnete AG4 - Eingriffsmenge mrmM_EAG4 kleiner als der
Wert der lokalen Kopie der Wunschmenge mrmM_EWUN, so wird die Eingriffsmenge in die
lokale Kopie der Wunschmenge übernommen.
© Alle Rechte bei Robert Bosch GmbH, auch für den Fall von Schutzrechtsanmeldungen. Jede Verfügungsbefugnis, wie Kopier- und Weitergaberecht bei uns.
RBOS/EDS3
EDC15+
Y 281 S01 / 127 - PEA
AG4
inaktiv
Eingriffsmenge
aktiv
∆ t

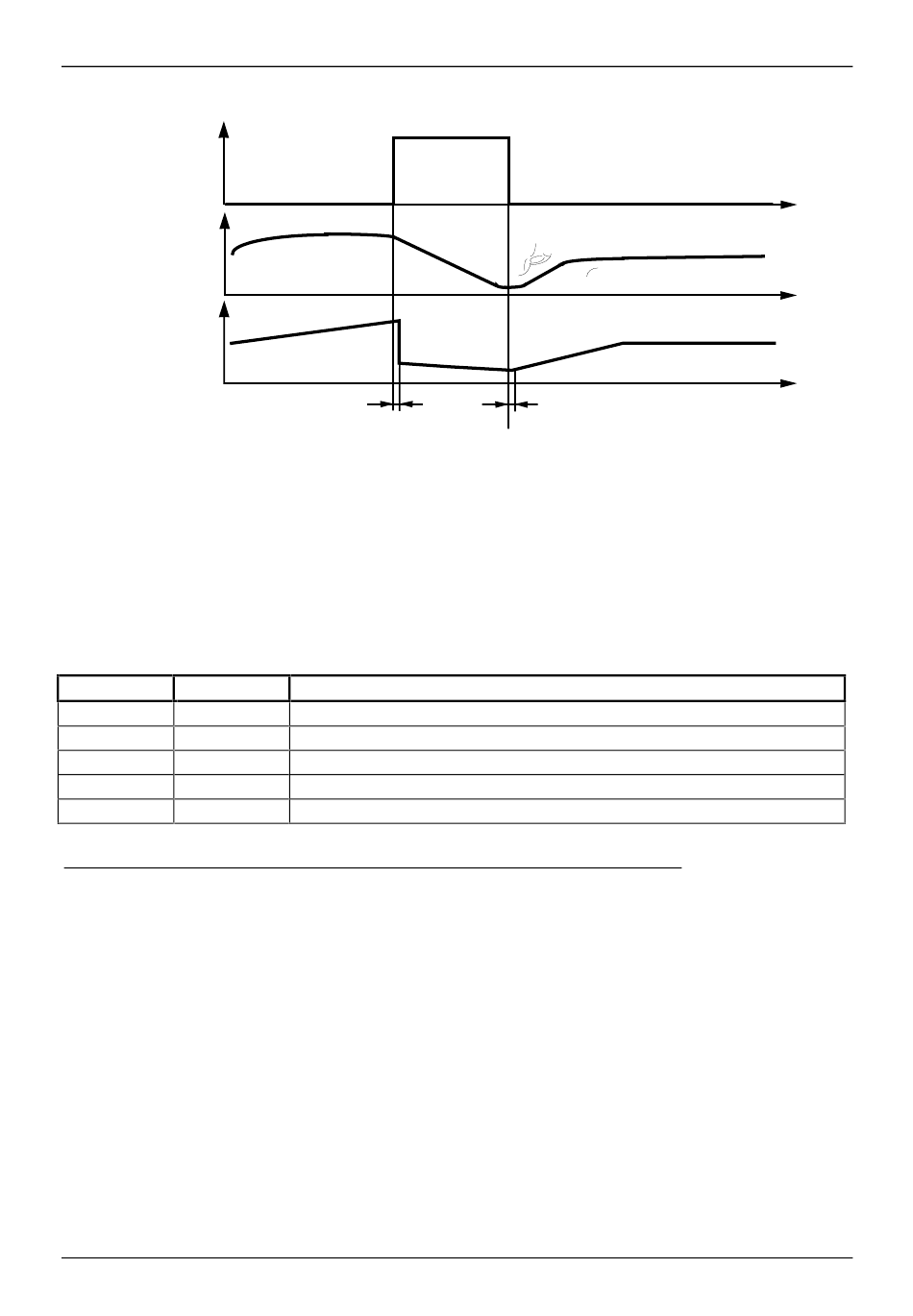

Abbildung MEREEX05: AG4 Schaltsignalreaktion
Rampe nach gültigem Schaltsignal aktiv
AG4 Schaltsignal aktiv (dimAG4 = High)
AG4 Schaltsignal Timeout Fehler
letzter Schaltvorgang war Rückschaltung
letzter Schaltvorgang war Hochschaltung
Mengenberechnung - Externer Mengeneingriff
AG4
AG4
aktiv
inaktiv
Rampe aktiv
∆ t
0
bosch
t
t
t
